Recent Posts 9 shown
Post #974 157
GostLib 1.6.0 ⛏️

Изменения и улучшения:
🛹 Сделан импорт 3д моделей с LCSC именно в STEP - теперь все цвета сохраняются корректно
🌼 Реализован экспорт компонентов в KiCAD c прямой привязкой к проектам
🧙‍♀️ Реализован экспорт 3д моделей ( полезно быстренько красть модели c LCSC для того же KiCAD)
🐶 Проработано удобство интерфейса и всех тонкостей, что возникали в ходе использования инструмента
✴️ https://github.com/Madjogger1202/GostLib/releases
  • 👍 7
  • ❤ 1
Post #971 284
Блог прокрастинирующего инженера ✨Закончил трассировку и проверку✨ Какое-то время думал в каком формате выкладывать результат, пришёл к мысли, что буду делать полную выгрузку файлов прямиком к посту ( а потом, когда протестирую плату в реальности уже и на github выкладывать ) 🎄Про само устройство:…
🩷По первым впечатлениям от использования при разработке проектов - действительно работа идёт максимально гладко, а также с сильно меньшими затратами по компоновке на той же схеме ввиду совместимости всех сеток и пинов 🩷

А для больших микросхем ИИ расстановка пинов спасает ещё больше 😺

Вспоминая как и что делал в альтиуме раньше постепенно верифицирую каждую часть процесса чтобы сделать приложение стабильнее 🤩
  • 👍 1
Post #970 292
GostLib 1.4.4 🍃

Изменения и улучшения:
🩷 Полностью отлажен и продвинут многосекционный импорт
🩷 Добавлены параметры маски и пасты для каждого компонента
🩷 Импорт из KiCAD идёт теперь с превью УГО и посадочного места с 3д моделью
🩷 Добавлен редактор цвета 3д модели компонента
🩷 Добавлена совместимость с контролем версий как опция
🩷 Уменьшен размер приложения почти в 2 раза и улучшена производительность при импорте
✴️ https://github.com/Madjogger1202/GostLib
  • 🔥 7
  • 👍 2
Post #969 398
Сделал статейку на хабре, за вчера протестирован софт на 2 компьютерах разных и разных версиях альтиума, всё работает 🍉
https://habr.com/ru/articles/1079698/
  • 👍 9
  • 😍 5
Post #967 484

This post (sticker, poll or similar) has no web preview. Open in Telegram

  • 🔥 11
  • ❤ 5
  • 👍 1
Post #966 974

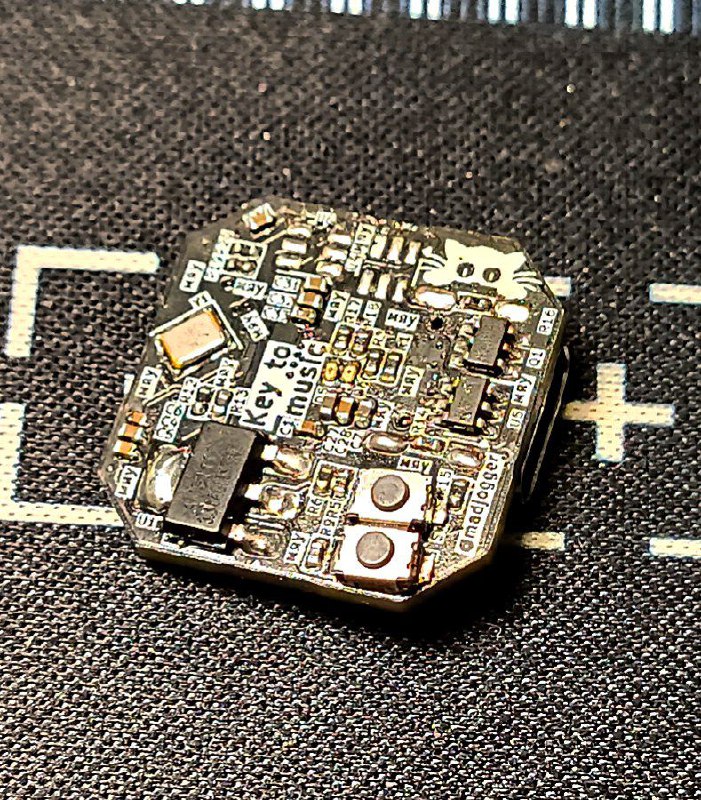

🫡 Платка рабочая 🫡
😞Оказалось, что меня загазлайтила нейросеть в прошлый раз, и я не углядел что она решила пины переставить, так что сам виноват)

🍵 Сейчас буду наверстывать прошлый свой темп - последние экзамены в бакалавриате сданы на отл, так что можно спокойно работать и тыкать всякое разное
  • 👍 7
  • ❤ 3
  • 🔥 1
Post #960 1.17K

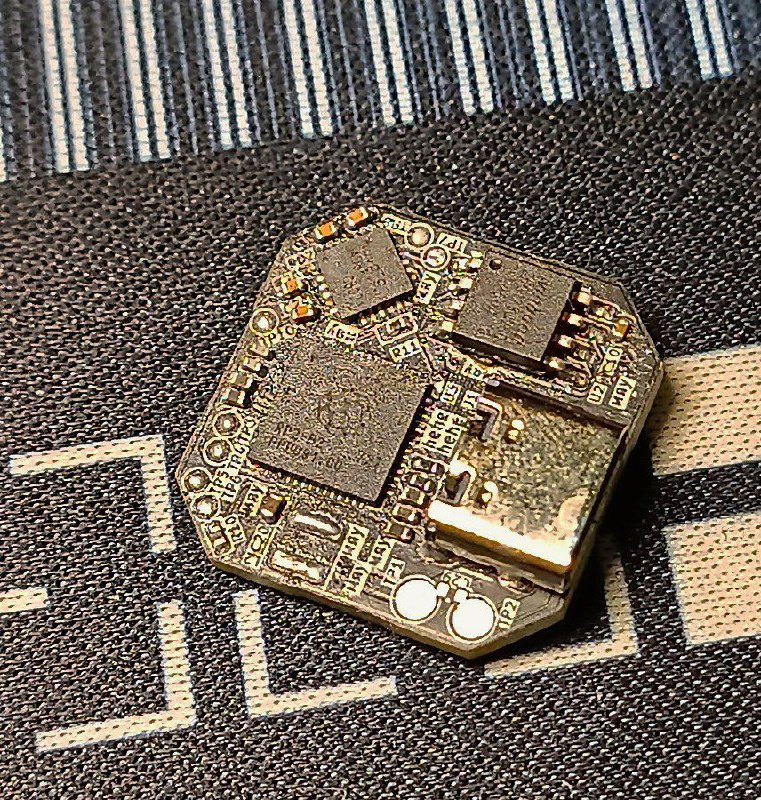

🐱 Первая платка в сборе 🐱
🥳 Паял правда по итогу 4 часа почти, сложновато с жалами у паяльников что дома

Также трагедия в 3х актах с попыткой использования самодельного трафарета, вырезанного на лазерном гравере

✨ Глубоко ещё не тестировал, но уже помигал пинами и повыводил данные, rp2040 живая ✨
( провода потому что кнопки великоваты вышли + питание по сути от аккумулятора должно быть, а я не хочу его пока ставить )

☺️ + сейчас в работе сайт свой для проектов чтобы можно было в них ориентироваться
  • 👍 5
  • 😭 5
  • 🔥 2
Post #959 951
😊 Всех любимых подписчиков с новым годом! 😊
😊Желаю всем расти и развиваться, а также дотянуться до тех вещей, что делают вас счастливыми.
Всем прекрасного нового года 😊
😊😊😊😊😊😊😊😊😊
  • 🎄 6
  • 🙏 5
  • 👍 3
  • ❤ 1
Post #954 1.07K

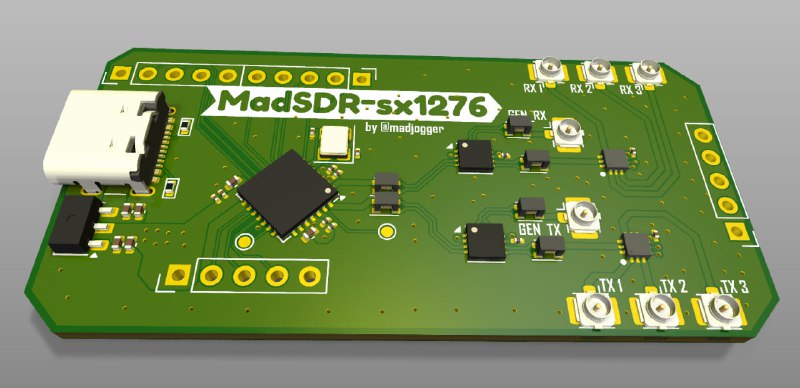

🤩 50 плата 🤩

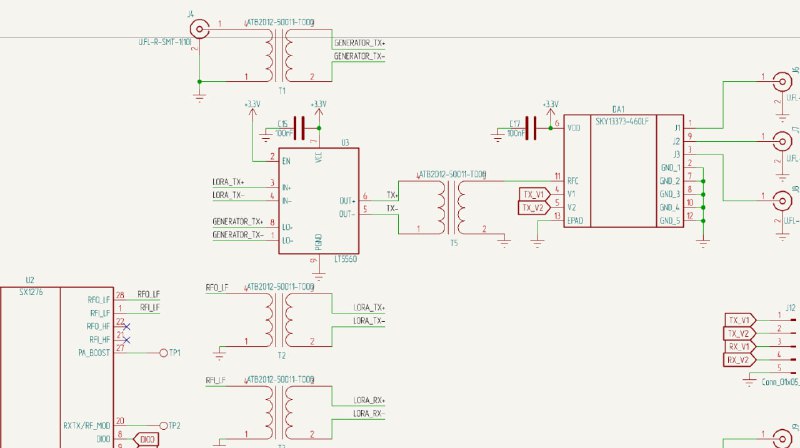

🤩 Модуль на sx1276 для перестройки частоты приёма-передачи

😊Миксеры LT5560
😊Выходная частота до 4ГГц
😊Переключатели SKY13373-460LF для выбора канала с нужными фильтрами

🛹 Изначально планировал сделать сразу на плате как генератор, так и ВЧ/НЧ фильтры, но для первой ревизии лучше сделать тесты в таком формате, к тому же дешевле выйдет

⛓Ссылочка:
™️https://github.com/Madjogger1202/MadSDR-sx1276
  • ⚡ 3
