#блокнот в граничных условиях Hec-Ras фигурируют два понятия: EG Slope и Friction Slope.
Как видно из формулы Sf - это friction slope (гидравлический уклон, который фигурирует в уравнении Шези-Маннинга. Он символизирует потери на трении в канале постоянного сечения).
В жизни у нас часто река то уже, то шире, то положе, то круче. Поэтому полный гидравлический уклон кроме Sf содержит еще и локальные потери he (сжатие и расширение потока). Именно уклон суммы потерь мы и указываем в гидрографе втекания в модель.

#блокнот Памятка от Криса: ограничения по CFL на разных методах HEC-RAS. (метода LIA нет, видос старенький)

Вчера в коем веке открыл СП 32.13330.2018 и был неприятно удивлен. Старую народную, надежную как Калаш и проверенную временем формулу заменили на хрень, ИМХО.
Хотите добавлять свои Zmid, добавляйте, но зачем убирать то что хорошо работает?

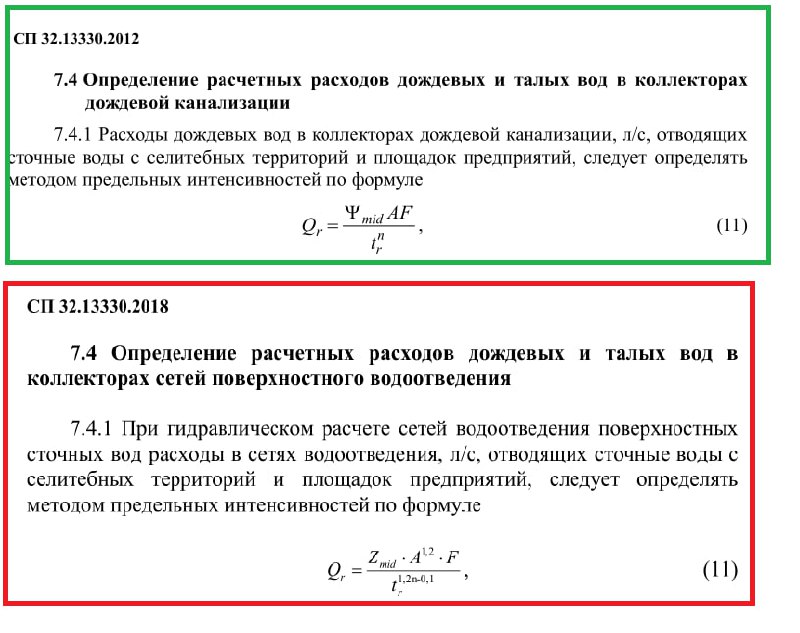

На картинке зеленым выделен Qr здорового человека, а красным - курильщика.

Тем временем на Кубе...

Попробовал 800 000 ячеек водосбора Сырдарьи. Было интересно, потянет стационарный комп или нет. С дискретизацией 1*1км с пивом потянет.

Кому не влом, и есть вконтакт -> можете поддержать мою писанину на конкурсе. Глядишь, лицензию на год дадут халявную )

https://best.ascon.ru/gallery/32100/
1. Перейти в галерею проектов: https://best.ascon.ru/gallery/
2. Выбрать понравившийся проект Конкурса 2023 года
3. Найти под описанием проекта кнопки соцсетей и нажать «Нравится». Для проведения голосования мы используем инструменты ВКонтакте, поэтому для учета вашего голоса потребуется авторизация ✅

⌛️ Голосование продлится до 5 ноября включительн

#блокнот 1d моделирование бочки очистного сооружения (например, песколовки) в #stormandsanitary.
Надо не забыть задать наполнение в бочке перед началом дождя. Для этого в nodes начала и конца "бочки" указываем отметки начального уровня воды WSEL initial. В итоге получаем модель как в анимации. Изменения скорости и расходов по времени наблюдаем в подпрофильной таблице. #example

Уже и не понятно, где заканчивается проектирование/изыскания и начинается SIMS 😀

Шероховатость горных ручьев Синий график 10% уклон.
Красный 40% уклон.
По X переменная R (гидравлический радиус)

#блокнот Что мы думаем про значение шероховатости Маннинга n в горных ручьях? Можем порассуждать: камни, валуны.... похожи на габионы и каменную наброску. Наверняка 0.025<n<0.05 😀.
Вот как бы не так! Готовьтесь к цифрам 0,12-0,15 (и даже 0,3) 🤨 Возьмите эту формулу и прикиньте сами: .

Пруф тут: www.kleinschmidtgroup.com/ras-post/n-values-in-steep-streams/

Технологический прорыв месяца. 😀
Раньше я использовал гидродинамические модели как цифровой стенд для проверки проектных решений. А теперь я использую модель как цифровой двойник из которого вытаскиваю данные (расходы и скорости) для принятия проектных решений.

Ну и на всяк случай выложу pdf тут, если вдруг на сайте экспертизы спрячут. :)

📝 Санкт-Петербургский Центр госэкспертизы разработал требования к трехмерным моделям результатов инженерных изысканий

По словам директора СПб ГАУ «ЦГЭ» Ирины Косовой, работа велась с целью выработки единого подхода к составлению технического задания на выполнение инженерных изысканий с применением технологий информационного моделирования, отсутствующего на сегодня в федеральном законодательстве.

📝Требования к ЦИМ инженерных изысканий в Санкт-Петербурге были разработаны впервые. Нашу инициативу поддержали в Минстрое России ... Рассчитываем, что данный документ поможет техническим заказчикам формировать требования к ЦИМ инженерных изысканий в заданиях на проектирование...📝.

📥 Скачать документ

Подробнее на сайте СПб ГАУ «ЦГЭ»

#новости_ЦГЭ
#bim

Как проверить водосборные площади на работу поверхностного стока?

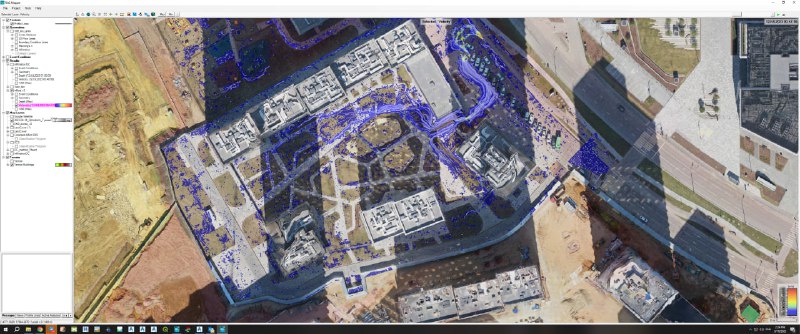

а) инструментами аэрофотосъемки создаем ЦМР и ортофотоплан
б) загружаем их в HEC-RAS
в) создаем расчетную сетку, задаем параметры инфильтрации для тротуаров, асфальта, газонов. Крышам зданий задаем максимальные потери стока (костыль для учета внутреннего водостока).
г) задаем параметры свободного вылива в лотки и дождеприемники.
д)задаем график интенсивности дождя заданной обеспеченности.
е) настраиваем солвер и считаем.

https://dzen.ru/a/ZP_30XF7xCRz1XNv

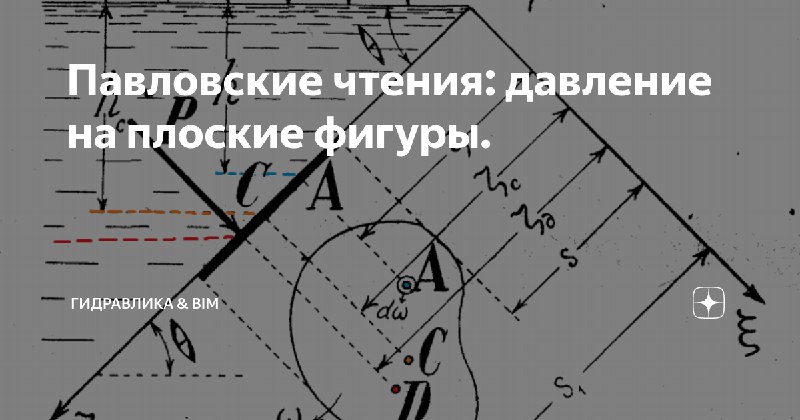

Продолжаем чтение книги Павловского "Гидравлика". В прошлой серии мы познакомились с понятием "напряжение гидростатического давления". Теперь пора оседлать этого зверя, и научиться определять давление на плоские фигуры.

https://dzen.ru/a/ZP7BOwdHMT2R84Aj?share_to=link

Расскажу про довольно простой, но эффективный метод учета инфильтрации в полных гидрологических моделях. Хорошая точка входа чтобы начать моделировать поверхностный сток. Ну и от меня небольшой лафхак: моделить пов сток лучше на солвере diffusion wave, ибо нефиг ловить импульс там, где его нет. 😂

https://dzen.ru/a/ZPWGAo5_Pwm5CF2h?share_to=link

Как и обещал, потихоньку буду делиться информацией из свой золотой книжной полки.

https://youtu.be/Ui5YsXxUOw4?si=bkDqvcStTbfJ928d

Небольшой ознакомительный видос про новый "водяной" продукт autodesk innovyze (infoworks icm).

В целом, это тот-же самый storm and sanitary snalysis. Но мы видим более продвинутые инструменты ввода/вывода данных и скорее всего менее глючный препроцессор.

Общие рекомендации по настройке солвера:
1. Определитесь, что вам нужно уточнить: общую картину всего потока, или под лупой рассмотреть локальные флуктуации потока. На одной чаше весов у вас будет общая ошибка по объему. На другой чаше весов: уточненная геометрия воды. Чем меньше ошибка по объему, тем скорее всего будет более диффузионная картинка и наоборот.
2. После того, как построили красивую расчетную сетку, поставьте для начала на граничное условие гидрограф с постоянным расходом и начинайте подбирать метод, его настройки и временной шаг. В самом неблагоприятном случае процесс будет примерно такой:
1. процесс расчета не завершится. Будет много ошибок. unstable simulation и красная линия по завершении попытки.
2. процесс расчета завершится, но будет целая портянка ошибок. Total volume error сможет достигать 100-150%.
3. спустя несколько итераций у вас получится модель с терпимой ошибкой по объему (5-25%) и довольно красивой картиной флуктуаций.
