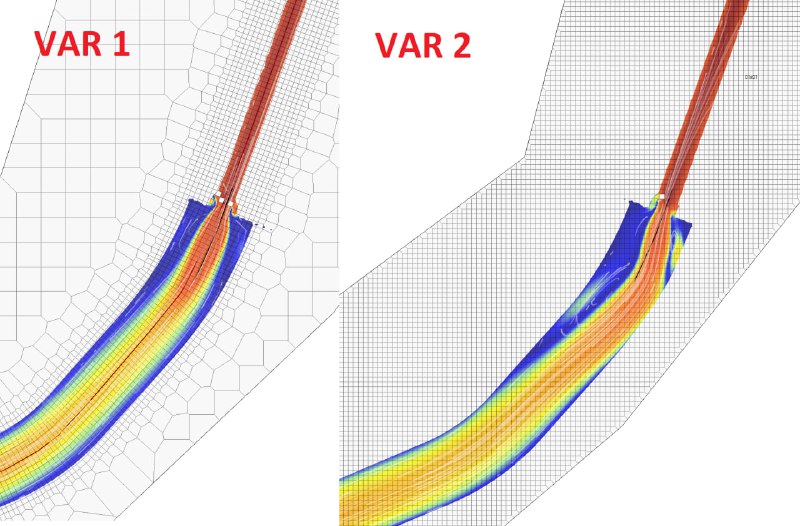

Одна задача, 2 различные сетки:
поток с большой скоростью влетает в успокоитель быстротока.
Var1: ячейки ориентированы по оси канала, Характер скоростей потока "одномерный"
Var2: ячейки расположены ортогонально. Мы видим явную инерцию импульса: поток влетает в успокоитель, несется прямо, ударяется о левый борт и только потом рассеивается по каналу.
Точно такой-же эффект скоростей я получил в CFD модели.
Вывод: не всегда правильно использовать breaklines для ориентации ячеек. Поворот ячеек вдоль оси канала вносит эффект одномерности в модель!!!!
Что думаете?
