В продолжение предыдущего поста.

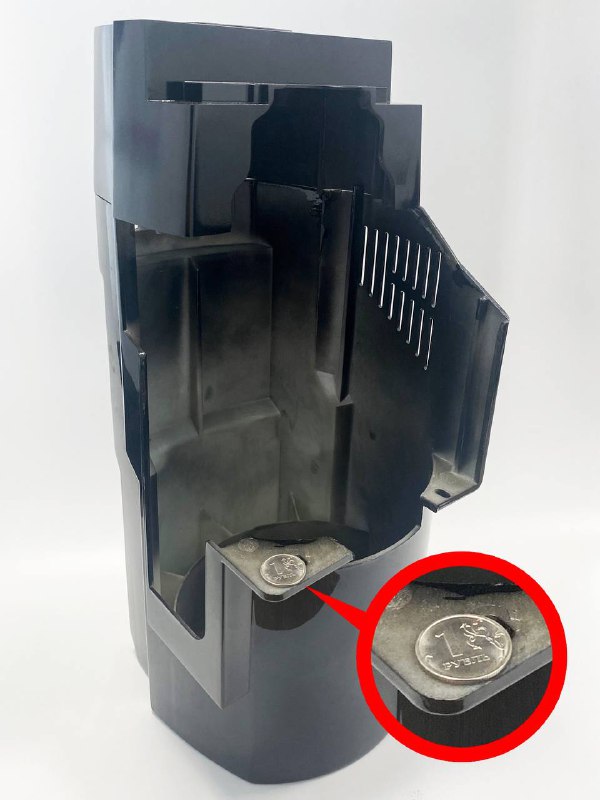

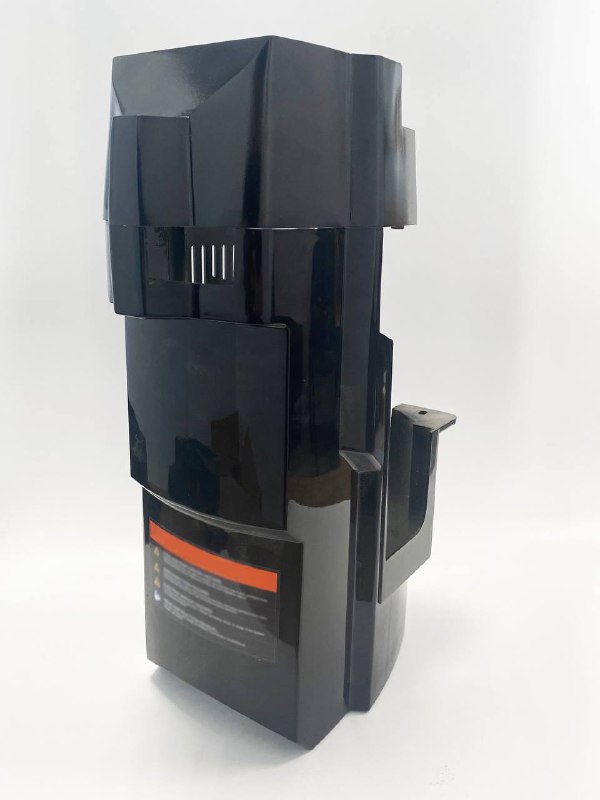

Габариты печатанной детали
170х160х80 мм.

По мимо стандартных замеров точности на образцах, и замеров самой модели - делали еще предварительный тест - печать только 1 см высоты модели, для предварительной посадки на ответную деталь.

Окончательная точность готовых и покрашенных моделей так же оценивалась их посадкой на ответную заводскую деталь.

Этот кейс - прекрасный ответ на вопрос, могут ли быть SLA/LCD модели - точными и без поводок.
Модель отлично села, контур совпал и замки совпали, значит, при ПРАВИЛЬНОЙ пост обработке, поводки и усадка не деформируют модель.

@Igor_44 разработал для нас новый, высокой детализации тест для подбора экспозиции полимера. Ориентирован на ювелиров, но применим для любых задач. Высота теста - 2.06 мм. Выпуклые, вогнутые элементы, мостики, художественные элементы - это обьединение в одном тесте наработок нескольких лет. Пользуйтесь на здоровье!

Текстовое описание теста и методика корректировки экспозиции на основе теста - будет опубликовано позже.

Видео краш тест о термостойкости Н180.

Сама идея напрашивалась очень давно, и наконец ее реализовали в полном смысле.

Тест на реальную термостойкость смолы.

🔥🔥🔥
Напечатанная подставка против паяльника
🔥🔥🔥

https://youtu.be/jD0R0R6zroY?si=QXzCoAlTIbp3ZB81

Ролик с русскими субтитрами - небольшие пояснения и комментарии.

P.S.
Если на ютубе не грузится, залили ролик на RUTUBE.

https://rutube.ru/video/7a535f0d12d38e984ddeb82ef4d74b0a/?r=a

Субтитры к нему на рутубе запилим чуть позже.

Делимся очень интересным проектом.
Моделирование и реверс-инжиниринг.

Делали модели тонкостенных корпусов.
Первоначальные исходные модели сканировались, и после в ПО дорабатывались по дизайну заказчика. Главное было - сохранить точность посадочных отверстий и совпадение теоретического контура модели.

На фото отчете представлен первый малый корпус. О его габаритах и посадке - в следующем посте.

Печаталось на Sirius Black XXL 13.6’’ 7k Standart.

Фотополимер И001, дополнительно пигментированный в черный цвет.

На первом фото - левая модель - исходник. Центральная модель - печать + покраска. Правая модель - печать.

Приветствуем всех!
Сделали небольшую украшалку для друзей из Кедртех. Они сейчас принимают участие в выставке Sfitex 2024, которая проходит в Санкт-Петербургском Экспо форуме в эти дни.

Напечатано наSirius Black XXL 13.6’’ 7k Standart, за одну печать.
Материал Basic grey, грунт и покраска.
