Небольшая история ремонта 3D-принтеров.

К нам обратились за помощью в ремонте принтера Elegoo Mars 4 ultra.

Симптом - принтер не включается.

Начинаем разборку. Задний люк, выкручивание 6 винтов, оказывается что люк держится еще на 2 винтах в дне корпуса.

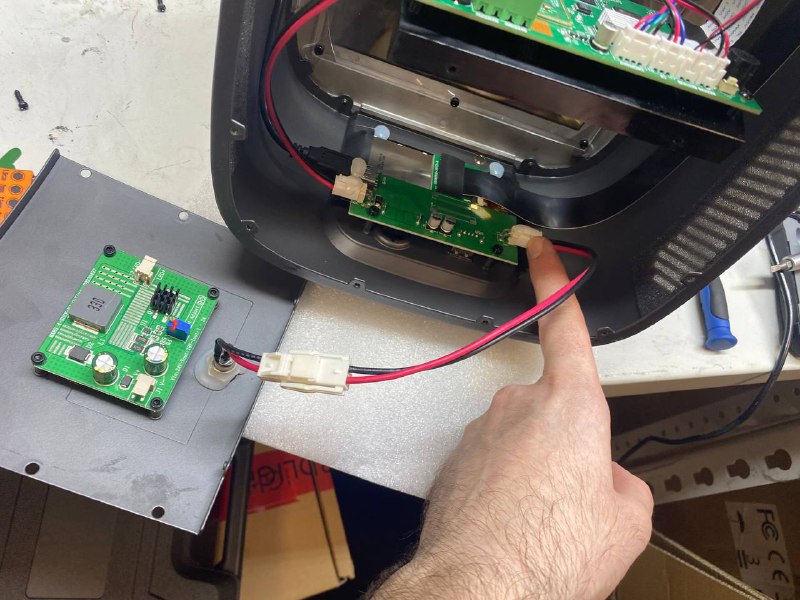

Открыв задний люк наблюдаем, что питание с порта передается на плату в передней части корпуса, на которой расположена кнопка питания, а с нее через весь корпус назад на материнскую плату.

С точки зрения юзабилити принтера, кнопка питания впереди это удобно. С точки зрения обслуживания, это весьма непрактично.
Чтобы добраться до кнопки питания нужно разобрать все.

Отключаем разъемы материнской платы. Выкручиваем дно.

Теперь проверяем питание. Провода прозваниваются, напряжение от блока питания на входе платы включения есть. Напряжения на выходе платы нет.

Продолжение далее
⬇️⬇️⬇️
