🔝 ТОП-3 нотации для моделирования архитектуры 🔝

Когда система становится сложнее одного монолитного backend + одной БД, архитектуру уже не получается держать «просто в голове».

Команде для работы нужно наглядно видеть:
▫️ из чего состоит система
▫️ как приложения и сервисы связаны между собой
▫️ где проходят границы ответственности
▫️ какие есть внешние системы
▫️ как бизнес-логика влияет на архитектуру

Для этого и используют архитектурные нотации.
👉 Не ради красивой схемы в документации, а чтобы при проработке задач команда понимала:
✔️ какие приложения и сервисы участвуют в изменении
✔️ через какие API, брокеры и БД они взаимодействуют
✔️ где проходит граница ответственности каждого компонента
✔️ какие внутренние интеграции нужно учесть
✔️ что может сломаться при доработке одного сервиса


Основные нотации моделирования архитектуры 👇

1️⃣ C4 Model

Официальный сайт
Практический видеоурок

Схема сфокусирована на техническом устройстве системы.
Одна из самых практичных нотаций для аналитиков и архитекторов.

C4 помогает показать архитектуру на разных уровнях детализации:
▫️ Context — система, пользователи и внешние системы
▫️ Container — приложения, backend, frontend, БД, брокеры, API Gateway
▫️ Component — внутренние компоненты конкретного приложения, не обязательный уровень
▫️ Code — детализация до кода, используется редко

Почему любят C4:
она достаточно простая, наглядная и не перегружает схему лишней информацией.

👉 Если нужно показать карту IT-продукта: объяснить архитектуру микросервисов или интеграций, показать технологии — чаще берут именно C4.


2️⃣ ArchiMate

Официальный сайт
Хорошие статьи

ArchiMate используют в крупных компаниях и enterprise-архитектуре.
В мире разработки нотация до сих пор считается экзотической и встречается редко.

Её сила — в том, что она связывает между собой:
▫️ бизнес-цели
▫️ бизнес-процессы
▫️ приложения
▫️ данные
▫️ технологии
▫️ инфраструктуру
▫️ проекты и изменения

👉 ArchiMate помогает показать не только «какие у нас сервисы», но и зачем они вообще нужны бизнесу.

Минус — нотация сложнее чем C4, поэтому может быть слишком тяжёлой для внедрения и понимания.


3️⃣ UML

Официальный сайт

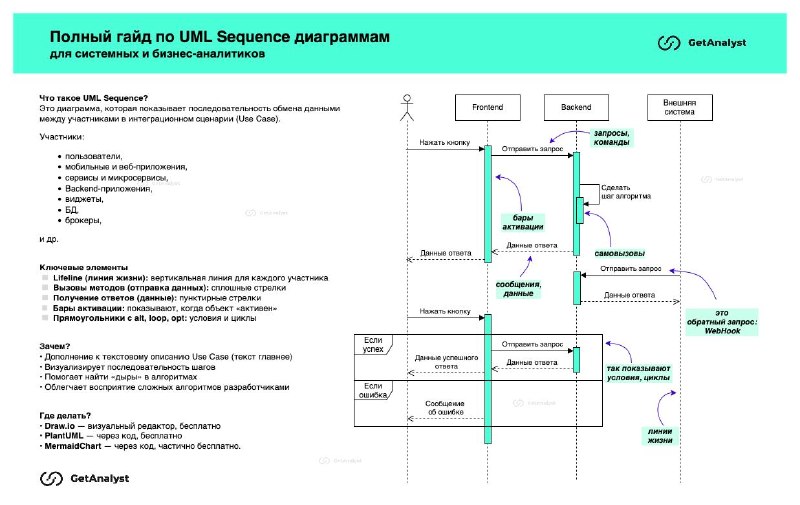

Полный гайд по UML-Sequence + бесплатный AI-бот от GetAnalyst

UML — более классическая и формальная нотация.

С архитектурой связаны:

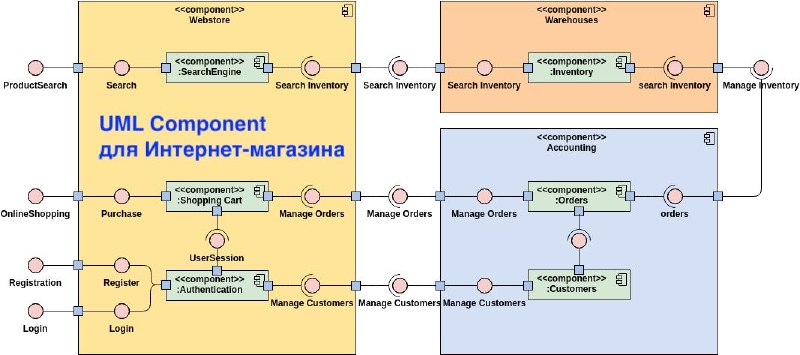

▫️ Component Diagram — показывает компоненты системы и связи между ними
▫️ Deployment Diagram — показывает, где и как развёрнуты приложения, серверы, БД и инфраструктура
▫️ Sequence Diagram — показывает последовательность взаимодействий между системами, сервисами и API

На практике UML реже используют как основную карту архитектуры микросервисов. Для этого чаще берут C4, потому что она проще читается командой.

👉 Чаще берут, чтобы показать сценарии интеграции в отдельных задачах через UML Sequence.



Другие нотации:
4️⃣ 4+1 Architectural View Model
5️⃣ SysML (Systems Modeling Language)
6️⃣ AADL (Architecture Analysis & Design Language)
используются редко.



📌 Краткий чек-лист: что выбрать?
👉 Если нужно быстро и понятно показать архитектуру системы — берите C4.
👉 Если проектируете огромную enterprise-систему с нуля и нужно связать бизнес, приложения и технологии — смотрите в сторону ArchiMate.
👉 Если нужно показать интеграционный сценарий — добавляйте UML.


Главное:
Архитектурная схема должна помогать не “украшать документацию”, а прорабатывать задачи, видеть зависимости и быстрее принимать технические решения.


🔗 Исходники примеров схем положила сюда.
