🔵 С4 - нотация моделирования для схем архитектуры 🔵

Можешь показать схему архитектуры системы в виде прямоугольников и стрелочек? Отлично!

Но если в отрасли есть стандарты, лучше использовать их.

Предлагаю познакомиться с нотацией моделирования архитектуры C4 👇


C4 помогает представлять архитектуру системы в виде 4-х уровней:

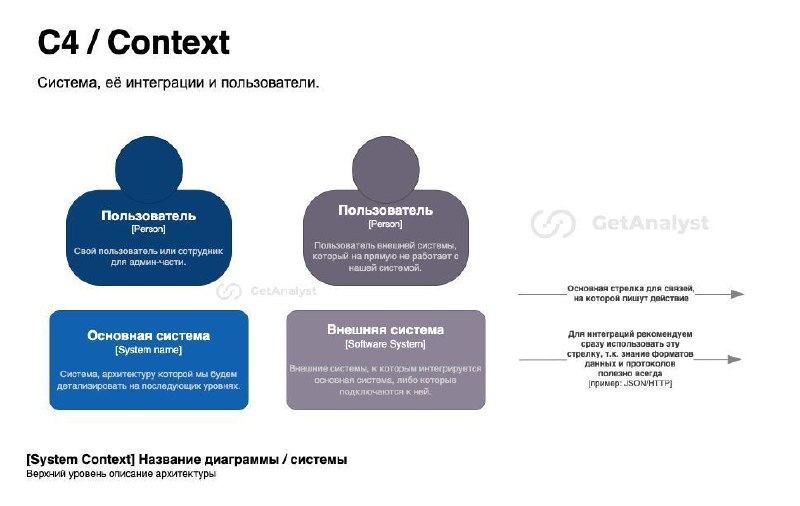

👉 Контекст (C4/Context)
Система, её интеграции и пользователи.
✔️ Главный прямоугольник - наша система
✔️ Серые прямоугольники - внешние
✔️ Пользователи

👩‍💻 Полезна бизнес- и техническим специалистам

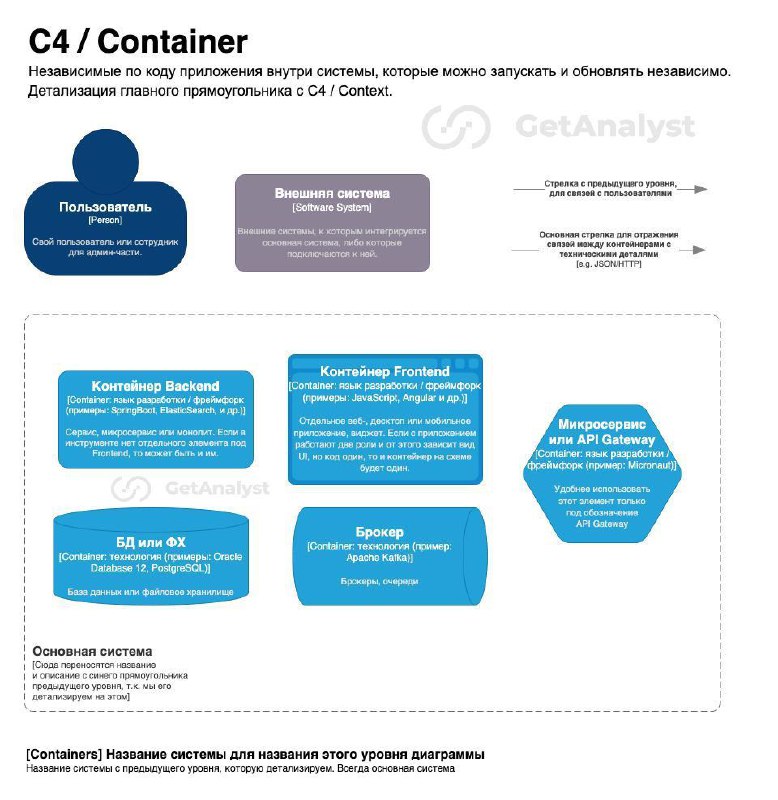

👉 Контейнер (C4/Container)
Независимые по коду приложения в системе, детализация главного прямоугольника c C4 / Context.
✔️ Пользователи и внешние системы с уровня C4 / Context
✔️ Мобильные, веб- и десктоп приложения
✔️ Сервер-приложения: монолит, сервисы, микросервисы, API Gateway
✔️ Базы данных и файловые хранилища
✔️ Виды API
✔️ Технологии (языки программирования, СУБД, протоколы для API и др)
✔️ Базы данных и файловые хранилища
✔️ Очереди и брокеры
Схему удобнее использовать в адаптированном виде, когда на этом уровне не показывают сервисы и микросервисы, а переносят их на уровень глубже - C4 / Component. Иначе она очень перегружена.

👩‍💻 Полезна архитекторам, разработчикам и системным аналитикам.

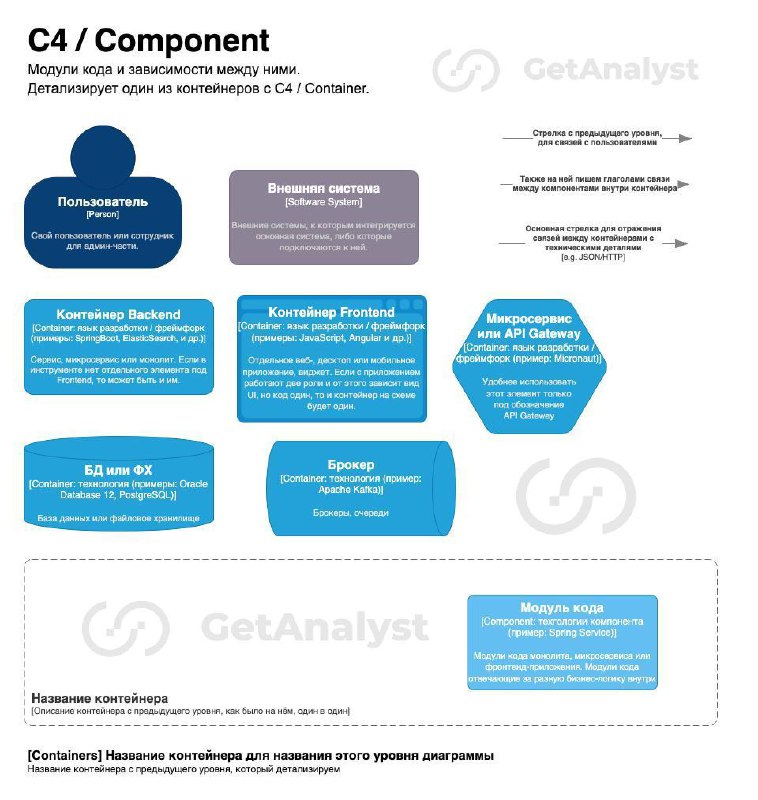

👉 Компонент (C4/Component)
Модули кода и зависимости между ними.
Детализирует один из контейнеров с C4 / Container.
На каждый контейнер своя схема.
Отлично подходит для детализации модульного монолита.


👉 Код (C4/Code)
На этом уровне детализируют каждый компонент c C4/ Component, показывая его реализацию в коде. Обычно это UML-диаграмма классов или другая визуализация.


Материалы:
🔗 Официальный сайт C4
🔗 Пример архитектуры C4 в Miro
🔗 Нотация С4 — примеры диаграмм и инструменты

Основные инструменты:
🔗 Draw.io
🔗 Structurizr

Примеры схем:
🔗 RideFlow - заказ такси
🔗 TelMed - телемедицина
🔗 BookingGA - аренда недвижимости (МСА с брокерами)
🔗 GreenChargeGA - зарядки для электроавто (МСА с брокерами)


Элементы нотации с пояснениями в картинках к посту 🙌

#АрхитектураGA
