🔵 Sructurizr - один из основных инструментов, который позволяет создавать схемы архитетуры в нотации C4 через код 🔵

В этой статье я показывала примеры кода для одного из демо-проектов, которые ранее разбирались в канале GetAnalyst.
P.S. В нем уровень контейнеров для Backend у меня упрощен.

Сейчас я хочу предложить вам познакомиться с архитектурой в C4 и кодом Sructurizr для проекта #FarmFreshGA и посмотреть на пару уровней, согласно официальным требованиям нотации по визуализации архитектуры.


👉 Уровень Контекст (C4 / Context)
Система, её интеграции и пользователи.
✔️ Главный прямоугольник - наша система
✔️ Серые прямоугольники вокруг - внешние системы
✔️ Пользователи

👩‍💻 Полезна бизнес- и техническим специалистам.


👉 Контейнеры (C4 / Container)
Независимые по коду приложения внутри системы, детализация главного прямоугольника c C4 / Context.
✔️ Пользователи и внешние системы с уровня C4 / Context
✔️ Мобильные, веб- и десктоп приложения
✔️ Сервер-приложения: монолит, сервисы, микросервисы, API Gateway
✔️ Базы данных и файловые хранилища
✔️ Виды API
✔️ Технологии (языки программирования, СУБД, протоколы для API и др)
✔️ Базы данных и файловые хранилища
✔️ Очереди и брокеры
Схему удобнее использовать в адаптированном виде, когда на этом уровне не показывают сервисы и микросервисы, а переносят их на уровень глубже - C4 / Component. Иначе она очень перегружена.

👩‍💻 Полезна архитекторам, разработчикам и системным аналитикам.

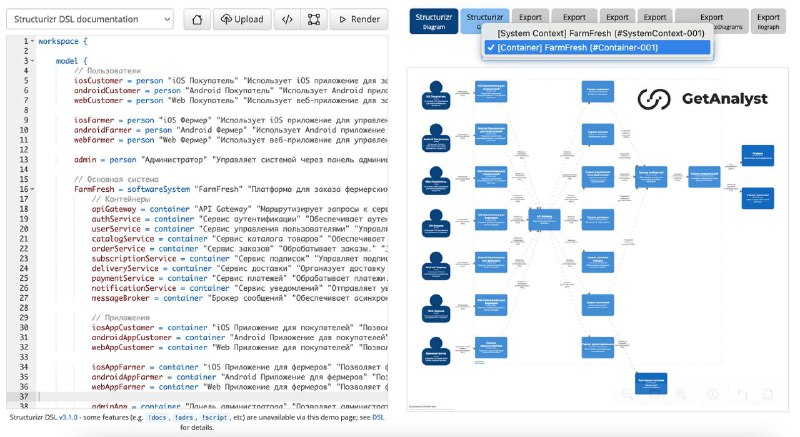

Схемы в виде скрина из Structurizr прикрепрены к посту.

Исходный код для вставки в Structurizr:
🔗 ссылка на файл с кодом

#АрхитектураGA
