Настоящий бюджетный геймингTL;DR: (AMD) Asrock BC-250 на PS5 APU + SteamOS + немного пердолинга = E-waste Steam Machine.
Начнём издалека.
SoC (System on Chip) Playstation 5 представляет из себя кастомную сборку CPU+GPU (APU) из процессора на базе модифицированного AMD Zen2 - 8 ядер / 16 потоков + 36 CU (Compute Unit) графики на базе RDNA2, которую AMD производила для Sony (и почти такая же система в XBox).
И да, многие люди не понимают, но домашние игровые консоли - это устройства, сделанные быть максимально дешёвыми и дающими максимум производительности/пользховательского опыта за минимальный входной прайс. Игры при этом дорогие, но средний владелец XBox\PS5 дай бог одну игру в год покупает (скорее всего ещё реже). Именно по этим причинам PS5 (сама консоль) скрипит и пердит, когда берёшь её в руки, но вот геймпад тактильно великолепен - пользователь держит в руках именно его, а консоль в лучше случае видит с расстояния в два метра.
Исходя из этого и железо PS5 максимально упрощалось в тех местах, где это можно было сделать:
CPU не совсем как десктопный Ryzen 3000\4000. У него упрощён FPU (блок операций с плавающей точкой) - на 35% меньше площади FPU, чем у Ryzen 3700X/3800X, но такая же производительность в играх. Ещё что-то сделали с кэшем, но это не точно.
GPU на самом деле на промежуточной между RDNA1 и RDNA2 архитектуре - VRS (Variable Rate Shading) отсутствует, как и какие-то фишки второй версии архитектуры - RDNA2 просто не была ещё готова к моменту разработки APU PS5.
Итого, на выходе получается что-то вроде Zen 2- и RDNA 1.5. Но говорить "PS5 — это Zen 2 + RDNA 2" - неверно. На самом деле это уникальная консольная архитектура, оптимизированная под конкретные задачи (игры) и бюджет чипа и пример грамотной оптимизации транзисторного бюджета.
Ну и 16 Гб унифицированной GDDR6 - памяти с гигантской пропускной способностью, но большими задержками.
Однако, производство любых чипов предусматривает довольно высокий процент выхода дефектных чипов. Не полностью нерабочих, а таких, у которых можно отключить часть блоков и оставшееся где-то использовать.
Вместо того чтобы выбросить эти чипы, AMD их перемаркировывает:
• Чипы с полностью убитой графикой превращаются в AMD 4700S Desktop Kit (просто CPU + 16GB памяти, но без GPU).

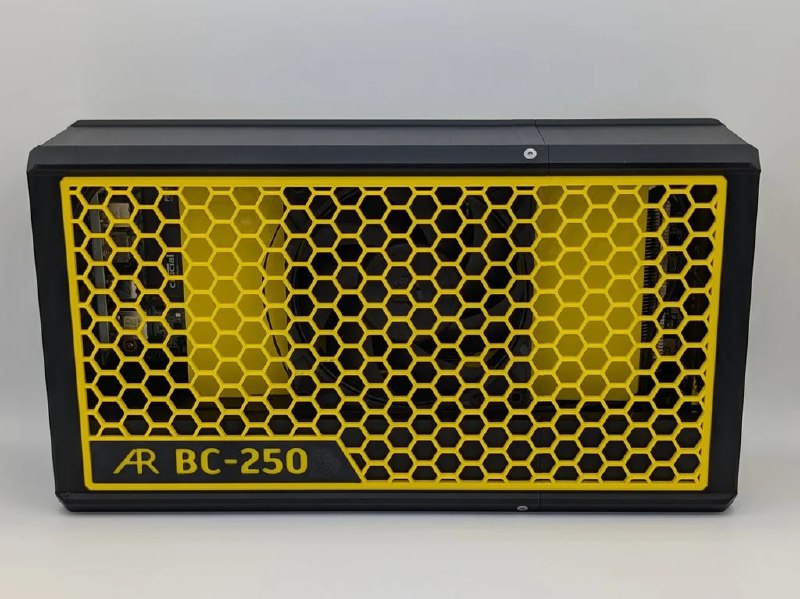

• Чипы с частично работающей графикой превращаются в BC-250 (Blockchain Compute). На борту 6-8 ядер (в 99% - 6 ядер) CPU и 24 CU от GPU PS5 и все 16 Гб GDDR6.
Во время крипто-бума (2020-2022) ASRock и другие скупали эти отбраковки тысячами, чтобы делать "mining blades" (12 плат в одном шасси) для добычи Ethereum. Когда майнинг на GPU умер, эти фермы стали бесполезны, и их начали распродавать на запчасти.
