Запаяли немного антенн для детекторов под розницу.

Выложили на Авито

p.s. Не надо ставить антенну на летательную платформу, подробности на нашем сайте.

Спойлеры 😉

В ближайшие дни разошлём на тесты знакомым производителям и нашим друзьям из полевых команд.

Доступно на Авито с 20 ноября

Инфа для производителей:
Цена диполя с полосковым балуном: частоты 200МГц-1000МГц
(на ваш выбор)

Разработали Широкополосные диполи 1.2, 1.5 на видео под BT-40.

ШП диполь 1.2:
1080МГц-1360МГц
КУ 1.8дБи
разъём sma-male

ШП диполь 1.5:
1405МГц-1680МГц
КУ 1.8дБи
разъём sma-male

Результаты измерений s11 прикрепляем.

Обеспокоенность оппонента нашими разработками — показатель что мы движемся в правильную сторону. Однако требуются комплексные решения.
https://fpvtechno.ru/?prod=omni_4.9-5.1

Обращаемся к производителям РЭР, НСУ, носимых и стационарных детекторов. Нами разработаны широкополосные антенны на диапазоны 1.0-1.7, 3.0-3.9, 4.9-6.1. Готовы к сотрудничеству по всем направлениям.

Более подробная информация www.fpvtechno.ru

Патч широкополосный 4.9-6.1 15.5дБи RHCP
Патч широкополосный 3,1-3,7 15.5дБи RHCP
Патч широкополосный 4,9-6,1 20дБи RHCP

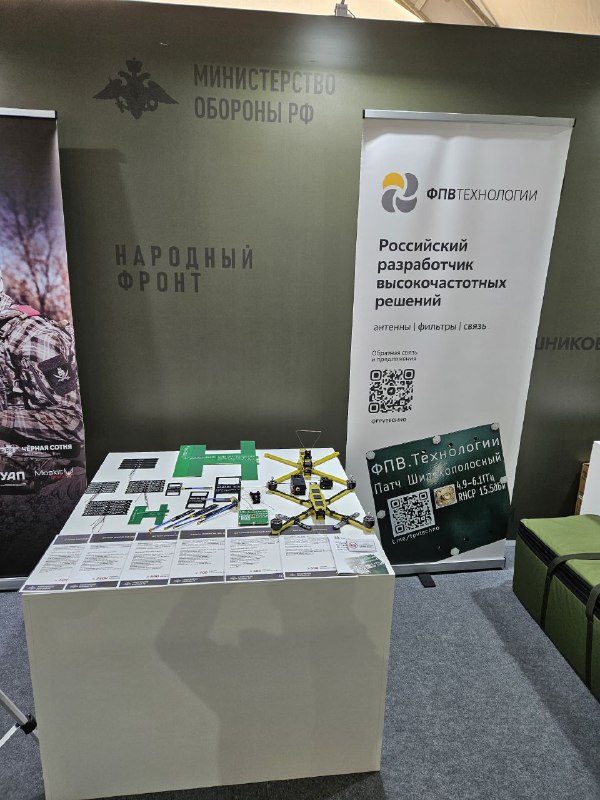

Приглашаем посетить наш стенд на Армии 24

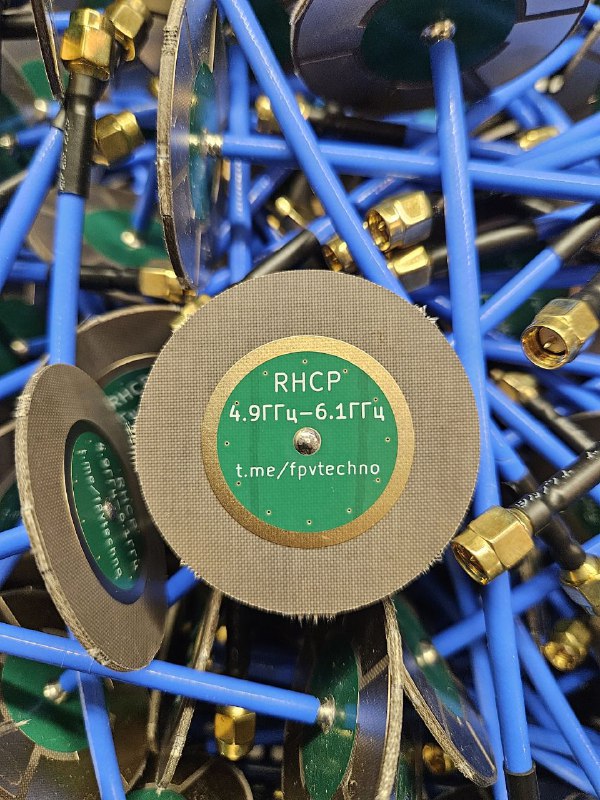

Патч Широкополосный 4.9-6.1 15.5дБи RHCP

Комплектуется кабелем SMA-female Sma-male angle RG316 20см

Патч антенна предназначена для приёмников 4.9ГГц-6.1ГГц. Идеальна для установки на воздушные ретрансляторы и выносы из-за небольшого веса и компактного размера.

Рабочий диапазон частот, МГц: 4900-6100
Усиление антенны, дБи: 14.4-15.5
Размер, мм: 100*100*10
Вес, г: 80
КСВ в рабочем диапазоне, не более: 1.3
Осевое отношение, дБ: <1
Поляризация: Правая круговая
Вертикальный сектор, градус: 24-30
Горизонтальный сектор, градус: 24-30
Эффективность излучения: >99%
Входное сопротивление, Ом: 50
Разъём: Sma-male
