Showing posts older than #185 · Back to latest

Older Posts 18 shown
Post #184 8.56K

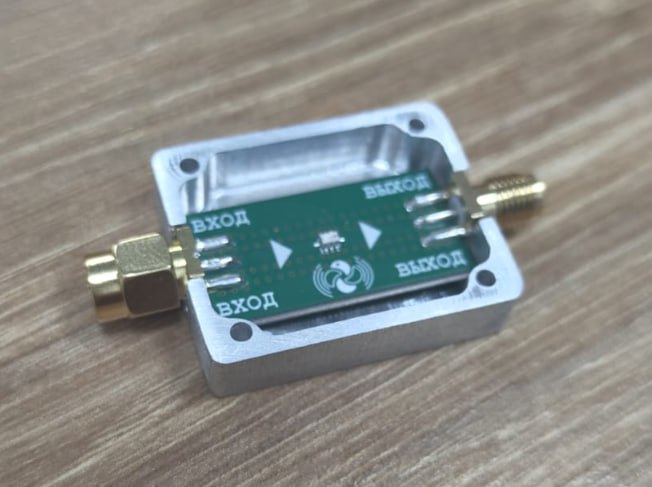

ФПВ.Технологии | Антенны и Фильтры Завтра на Авито выложим МШУ. Накидайте идей в бота как дальше доработать устройство. Наши идеи: 1) Добавить светодиод -- уже сделали. 2) Поменять разъемы на 12ГГц версию + добавить экранированный корпус -- будет в 26м году #электроника
Что за новый sma коннектор

- Увеличенное расстояние между ножками.
- Короткий центральный пин.

Всё это даёт более точное согласование 50Ом в точке крепления разъема.

В связи с чем характеристики всего изделия улучшаются. (Проверил -- это так)
#фильтры
  • 👍 27
  • ❤ 6
Post #183 8.13K
Завтра на Авито выложим МШУ.

Накидайте идей в бота как дальше доработать устройство.

Наши идеи:
1) Добавить светодиод -- уже сделали.
2) Поменять разъемы на 12ГГц версию + добавить экранированный корпус -- будет в 26м году
#электроника
  • 🔥 30
  • 👍 15
  • ❤ 6
  • 👎 1
Post #181 6.79K
Не знаю смеяться или плакать, но если такой тренд продолжится — в каждую антенну впаяем резистор. КСВ будет ровно 1 😅
  • 👍 37
  • 🔥 16
  • ❤ 3
Post #179 9.75K
Диаграммы Рупора и Патча на 20дБи

У Рупора боковой лепесток 4дБи.
У Патча боковой лепесток 8дБи.

Разница не такая и сильная.
Речь о первом лепестке от основного луча.

Однако под углом 60 градусов, у рупора усиление 0дБи, у патча 8дБи.

Возможно это как-то поможет в помехоустойчивости, но с условием чувствительности приемника -95дБ очень сомнительно.

p.s. Рупор в данном сравнении "идеальный", оптимизированный в ЭМ софте.
p.p.s. Любой калькулятор даст в РАЗЫ худший результат. Не говорю уже о сваренных конструкциях или текстолитовых поделках.
#антенны
  • 🔥 17
  • ❤ 12
  • 👍 6
Post #178 9.29K
ФПВ.Технологии | Антенны и Фильтры Расширяем диапазон Яги Компакт до 1700-2900МГц 8дБи Можно (и нужно) использовать с усилителем. Спокойно держит 50Ватт. Рабочий диапазон частот, МГц: 1700-2900 Усиление антенны, дБи: 6.0-10.0 КСВ в рабочем диапазоне, не более: 1.5 Поляризация: линейная Вертикальный…
Как вам КСВ? 👍👎

Я уже понял что остальное вам не важно))

p.s. КСВ выше 2850МГц улучшим в следующих версиях
#антенны
  • 👍 38
  • 🔥 17
  • ❤ 7
  • 👎 4
Post #177 9.62K
Расширяем диапазон Яги Компакт до 1700-2900МГц 8дБи

Можно (и нужно) использовать с усилителем. Спокойно держит 50Ватт.

Рабочий диапазон частот, МГц: 1700-2900
Усиление антенны, дБи: 6.0-10.0
КСВ в рабочем диапазоне, не более: 1.5
Поляризация: линейная
Вертикальный сектор, градус: 49-77
Горизонтальный сектор, градус: 63-128
Эффективность излучения: >98%
Входное сопротивление, Ом: 50
Разъём: sma-female
Тип исполнения: направленная антенна


УЖЕ ДОСТУПНО НА АВИТО👇👇👇
https://www.avito.ru/moskva/sport_i_otdyh/fpv_antenna_yagi_kompakt_1700-2900_8dbi_4299110821
#антенны
  • 🔥 18
  • 👍 10
  • ❤ 7
  • 👎 3
Post #176 8.25K
Нас 5 тысяч. Ура

Сообщаю что открыли для отгрузки Патчи 20дБи
  • 🔥 31
  • ❤ 9
  • 👍 9
  • 👎 4
Post #175 11.2K
Это что такое 😂😂😂
  • 👎 26
  • 👍 9
  • 🔥 2
  • ❤ 1
Post #173 9.26K
ФПВ.Технологии | Антенны и Фильтры Стали доступны патчи 15.5дби 4.9-6.1 RHCP https://www.avito.ru/moskva/sport_i_otdyh/fpv_patch_antenna_5.8_rhcp_4.9-6.1_15.5dbi_pravaya_7785987392 На следующей неделе вернутся: 20дби 4.9-6.1 RHCP и 12.5дби 3.1-3.7 RHCP Ещё чуть позже 15.5дби 3.1-3.7 RHCP…
Антенн хватит до конца года, с 26 года каждая антенна будет включать 22% НДС. По ценообразованию будем думать, пока не все хорошо.

Но пока это единственный вариант продолжения работы
  • 👍 15
  • 👎 2
  • ❤ 1
Post #171 8.2K
Норм?
  • 👍 73
  • 🔥 43
  • ❤ 8
  • 👎 1
Post #169 12.2K
Поговорим про выбор highpass или bandpass фильтра для 5.8GHz приемника.

Некоторые люди говорят что highpass не отсекает частоты выше рабочего диапазона vrx и это ухудшает прием видео.

ОК, рассмотрим вариант комбинации highpass 4900МГц и lowpass 6300МГц.
Как это работает: первый фильтр пропускает все выше 4900, второй все ниже 6300 -> на выходе bandpass 4900-6300.

Теперь посмотрим подавление выше 6300: по даташиту фильтрация начинается от 8.6ГГц. На этих частотах нет ни рэба ни VTX (пока что).
Однако получаем ухудшение пропускания на частоте видео на 1-1.5дб из-за дополнительного фильтра.

Вот и думайте как говорится
#фильтры
  • 🔥 12
  • ❤ 2
Post #168 8.13K
Знаем проблему с отсутствием наличия следующих ходовых позиций:

Патч 4.9-6.1 15.5дби rhcp
Патч 3.1-3.7 15.5дби rhcp
И самые популярные фильтры


Патчи будут в наличии в течении недели

Фильтры до 2х недель

Извиняемся за задержки. Зависимость от Китая и таможни теперь отсутствует. Импортозамещение почти выполнено.
  • 👍 31
  • 🔥 13
  • 👎 3
  • ❤ 1
Post #166 8.37K
Делать корпуса для фильтров?
#опрос
  • 👍 65
  • 👎 4
  • ❤ 2
Post #165 12.9K
Крепления уже в боте, остались небольшие доработки

к опросу выше: используется винт + гайка. Винт должен крепиться не за пластик
  • ❤ 16
