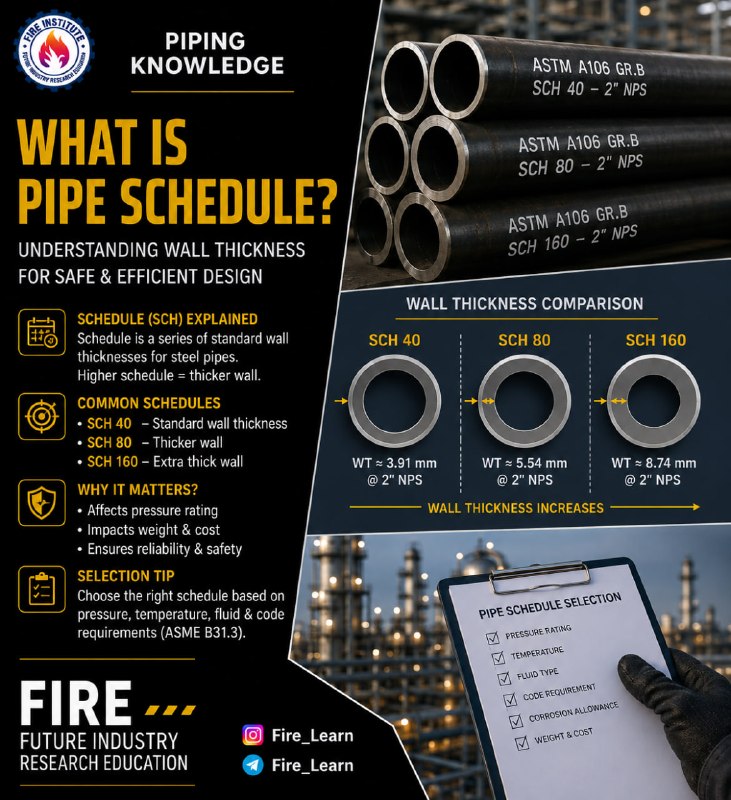

واژه Schedule یا SCH نشاندهنده رده ضخامت دیواره لوله است. بهطور معمول، برای یک سایز اسمی ثابت، هرچه عدد Schedule بیشتر شود، ضخامت دیواره افزایش و قطر داخلی لوله کاهش پیدا میکند.
برای مثال، در یک لوله با سایز اسمی ۲ اینچ:
SCH 40: ضخامت دیواره حدود ۳.۹۱ میلیمتر
SCH 80: ضخامت دیواره حدود ۵.۵۴ میلیمتر
SCH 160: ضخامت دیواره حدود ۸.۷۴ میلیمتر
⚠️ نکته مهم: عدد Schedule بهتنهایی بیانگر فشار مجاز لوله نیست. فشار قابلتحمل به جنس لوله، دمای طراحی، نوع سیال، میزان خوردگی، روش اتصال و الزامات کد طراحی نیز بستگی دارد.
در انتخاب Schedule مناسب باید این موارد بررسی شوند:
✅ فشار و دمای طراحی
✅ جنس و نوع سیال
✅ استاندارد و کد طراحی پروژه
✅ خوردگی مجاز
✅ وزن و هزینه اجرای خط
✅ شرایط بهرهبرداری و ایمنی
✅ نکته کلیدی :
انتخاب Schedule کمتر از مقدار موردنیاز میتواند باعث کاهش ایمنی و عمر خط شود؛ در مقابل، انتخاب بیش از حد نیز وزن، هزینه خرید، جوشکاری و نصب را افزایش میدهد.
