Cветильники «выход», «стрелка» и другие знаки безопасности
Перед архитектором и дизайнером часто встает вопрос, какие светильники или табло можно использовать для эвакуационных знаков или знаков пожарной безопасности, а какие нельзя? С одной стороны, важна эстетика, а с другой - существуют некие нормативные ограничения. Казалось бы - простой вопрос, но в силу неопределенности нормативов и практики их применения, над ответом пришлось как следует поработать.
Пояснение: ГОСТ Р 53246-2008 Информационные технологии. Системы кабельные структурированные. 7. 3. 3. 1 Рекомендуется располагать аппаратную как можно ближе к центру обслуживаемого ею здания и предпочтительно в области его ядра.
А) Здесь аппаратная находится далеко от центра и, к тому же, противоположно тому, где проложены кабели оператора связи. Б) Здесь тоже аппаратная находится не в центре, хоть и близко к наружным кабелям. Проложить оптические кабели по подземной части не является неразрешимой проблемой, чтобы располагать аппаратную около наружной стены. Намного важнее – разместить аппаратную в центре комплекса. В) Здесь аппаратная находится в центре здания – там, где ей и положено быть.
Дополнительные рекомендации: - Поскольку количество слаботочного оборудования в процессе эксплуатации объекта имеет склонность расти, то может потребоваться расширение пространства аппаратной. Поэтому рекомендуется избегать мест, окруженных со всех сторон конструктивными элементами, например, лифтовыми шахтами или капитальными стенами. - В аппаратную при эксплуатации может завозится тяжелое оборудование, поэтому предпочтительно ее располагать в месте с легким доступом, а проходы и коридоры к ней должны иметь достаточную ширину. - Аппаратная должна находиться на удалении от источников электромагнитных помех, поэтому ее нельзя размещать рядом с трансформаторными подстанциями, дизель-генераторной, помещениями копировальной техники и т.п. - В здании обычно одна аппаратная. По нормативам ее минимальная площадь составляет 14 кв.м. По нашему опыту лучше закладывать помещение 25-35 кв.м.
Аппаратная – помещение слаботочных систем, в котором располагается центральное оборудование, которое обслуживает все здание, а не какую-то его отдельную часть.
Пояснение: Стояки хозяйственно-бытовой канализации должны быть вентилируемыми, что позволяет не только избежать накопления вредных газов в трубах, но и не срывать гидрозатворы при смыве воды (поскольку при этом возникает разряжение в стояке). Такая вентиляционная часть часто называется "фановой трубой".
Она выглядит, как отрезок трубы, торчащий из кровли. Глядя на нее, кажется, будто строители что-то не доделали, но это не так. Фановый стояк по нормам не должен быть ничем сверху перекрыт, т.е. не иметь никаких зонтиков, крышек или подобных элементов. СП 30.13330.2020 Внутренний водопровод и канализация зданий 18.21 Установка в устье вытяжной части стояка сопротивлений в виде дефлекторов (флюгарка, простой колпак и т.п.) не допускается.
На эксплуатируемой кровле, где располагаются террасы, зоны отдыха, обзорные площадки, фановые стояки должны выводиться на высоту не менее трех метров.
СП 30.13330.2020 Внутренний водопровод и канализация зданий 18.18 Вытяжная часть канализационного стояка выводится вертикально через кровлю или сборную вентиляционную шахту здания на высоту: … не менее 3,0 м от плоской эксплуатируемой кровли…
Для того, чтобы тяжелый трехметровый стояк не упал при сильных порывах ветра, требуется надежная несущая конструкция. На фото в вопросе показано, как это было реализовано на одном из объектов – массивно, утилитарно, но … гарантировано.

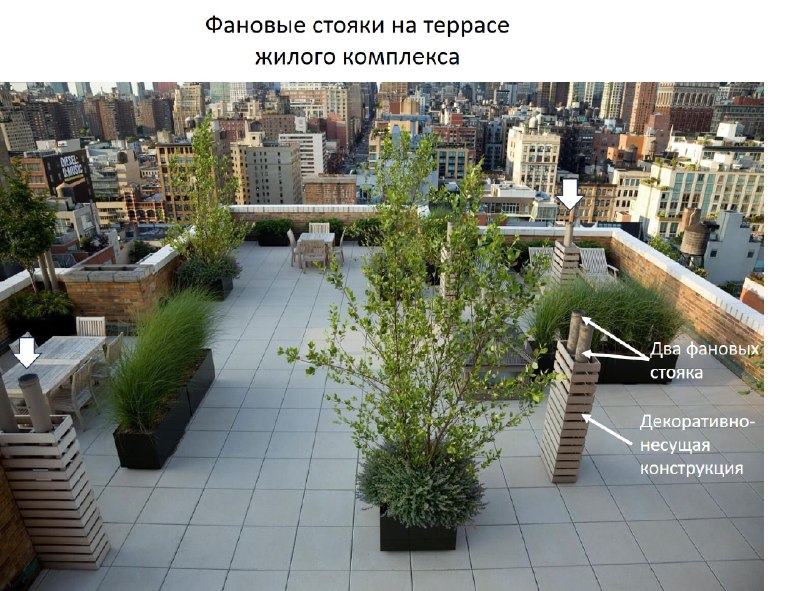

На двух других фото показано, как это может выглядеть более изящно.
Чтобы не увеличивать время срабатывания спринклера в помещениях с высокими потолками

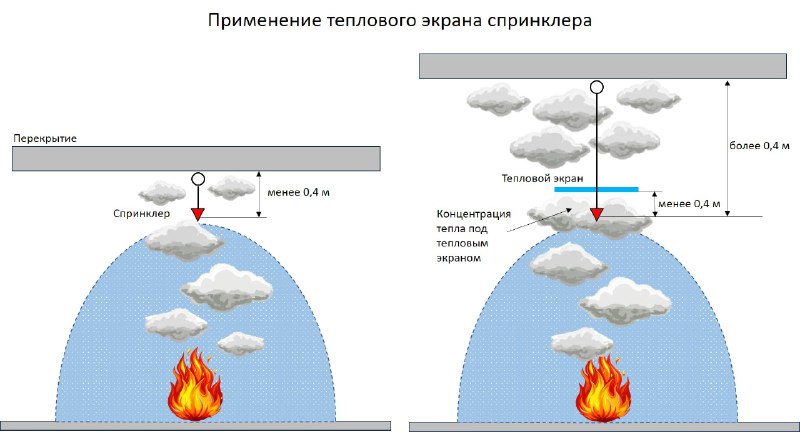

Пояснения: Это тепловой экран спринклера. Он используется в том случае, если из-за большой высоты помещения спринклер находится на расстоянии от перекрытии свыше нормативного. В этом случае тепло огня будет проходить мимо спринклера и концентрироваться под потолком, увеличивая время срабатывания спринклера. Экран позволяет «собирать» тепло у спринклера, как если бы он находится у самого потолка, что приведет к своевременному разрыву колбы и началу тушения. Экран – это своего рода ловушка для тепла.
СП 485.1311500.2020 Системы противопожарной защиты. Установки пожаротушения автоматические. Нормы и правила проектирования 6.2.11 Расстояние от центра термочувствительного элемента теплового замка спринклерного оросителя … до плоскости перекрытия или покрытия должно составлять от 0,08 до 0,30 м включ.; в особых случаях, обусловленных конструкцией покрытий (например, наличием выступов), допускается увеличение этого расстояния до 0,40 м включительно. Примечание - Допускается увеличение расстояния от центра термочувствительного элемента теплового замка до плоскости перекрытия при применении соответствующих конструктивных решений…
Тепловой экран как раз и относится к этому конструктивному решению.
А как в Европе и США? Интересно, что западные нормативные документы не предусматривают такого решения. В случае, если спринклеры находятся на удалении от потолка, требуется перейти на спринклеры с другими характеристиками,например на модели с повышенной тепловой чувствительностью, и/или изменить расстановку спринклеров. Западные коллеги считают, что любые дополнительные конструкции могут лишь нарушить работу оросителей. Для использования конструкций потребовались бы многочисленные и сложные обоснования и сертификационные испытания.
Правильный ответ: Для прокладки горизонтальных участков инженерных коммуникаций, чтобы исключить прохождение стояков от квартир через арендные помещения.
Пояснение: Через арендные зоны не должны проходить транзитные коммуникации, прежде всего шахты, опускающиеся с вышележащих этажей. В противном случае они испортили бы планировочные решения магазинов, ресторанов и кафе первого этажа.
Поэтому над первым этажом организовывается техническое пространство, в котором можно выполнить так называемые «перекидки» — горизонтальные участки коммуникаций,позволяющие изменить расположение стояков.

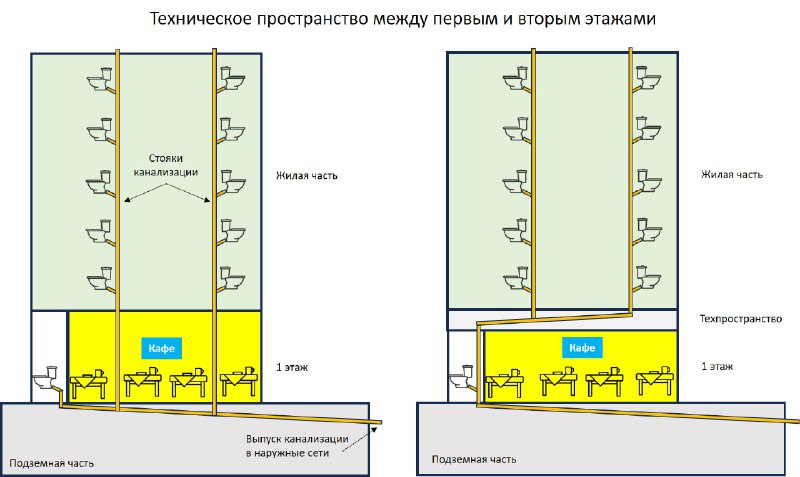

На примере показан жилой дом, на первом этаже которого размещается кафе. Если бы технического пространства между первым и вторым этажами не было, то стояки канализации жилой части проходили бы прямо через обеденный зал. Их, конечно, можно закрыть строительными конструкциями, превратив в импровизированные колонны, но планировки заведения были бы испорчены в любом случае.
Если же организовать небольшое по высоте техническое пространство, то в нем можно было бы собрать стояки в горизонтальный трубопровод, вывести его за пределы кафе и опустить вниз, в подземную часть.
Таким образом проблема решается, и при этом – небольшими затратами.
Мы часто освещаем проблемы, возникающие на границе между архитектурой и инженерией. Чтобы в них лучше разбираться, мы выпускаем несложные тренажеры, которые размещаем на сайте. Последний касается технических этажей и пространств. Можете его пройти там.
Но для тестирования хотим попробовать опубликовать и здесь. Насколько это позволяет формат Телеграмм, конечно... Дайте знать, продолжать ли это делать или нет?
