Испытания космической техники. Часть 4.2.
Испытания на радиационную стойкость.

Продолжим тему испытаний на радиационную стойкость.

Обычно КА целиком на воздействие радиации не испытывают. Создать среду, которая достоверно воспроизводила бы радиационную обстановку и накопленную за годы эксплуатации на орбите дозу, крайне сложно.

Поэтому испытания проходят отдельные приборы и микросхемы, входящие в состав космического аппарата, в специализированных испытательных установках.

☢️ Испытания на суммарную накопленную дозу

Испытание проводится постепенно.
Например, если микросхема рассчитана условно на 100 кРад, то ее не облучают сразу полной дозой.

Сначала подают 10 кРад, затем проверяют работоспособность. После этого 20–30 кРад, снова проводят контроль, и так продолжается до достижения требуемой дозы.

В подобных установках источником гамма-излучения обычно служит кобальт-60.

⚛️ Испытания на повреждение кристаллической решетки

На этом этапе задача уже другая.

Если при испытании на накопленную дозу важно получить определенное количество поглощенного излучения, то здесь необходимо повредить кристаллическую решетку материала.

Для этого используют ускорители протонов или нейтронов.

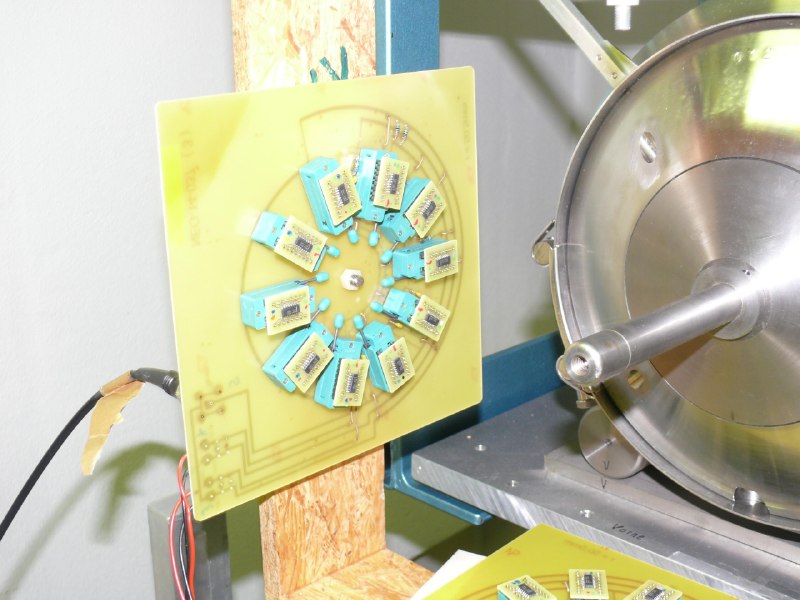

Образец помещают на пути пучка частиц и облучают потоком с заранее заданной энергией и флюенсом (числом частиц, прошедших через единицу площади).

После каждого этапа измеряют основные параметры устройства и сравнивают их с первоначальными значениями.

Например, для солнечных батарей определяют снижение выходной мощности и КПД, для фотодиодов и CMOS/CCD-матриц — рост темнового тока и уровня шумов, для лазерных диодов — уменьшение оптической мощности.

⚡ Испытания на эффекты одиночных событий

Такие испытания проводят на ускорителях тяжелых ионов или протонов.

Здесь уже необходимо дождаться попадания высокоэнергетической частицы, способной вызвать сбой или отказ электронного компонента, чтобы оценить его поведение.

Во время испытаний непрерывно контролируются:

• правильность выполнения вычислений;
• содержимое ячеек памяти;
• ток потребления;
• и многие другие параметры.

При попадании частицы все возникающие ошибки сразу фиксируются, после чего по их характеру определяется, какой именно эффект одиночного события произошел.

💡 Самое интересное — во время подобных испытаний инженеры буквально ждут попадания одной единственной частицы.

Один тяжелый ион, проходящий через область размером всего несколько микрометров, способен вызвать сбой, который определит пригодность микросхемы для многолетней работы в космосе.

Именно поэтому испытания проводятся под непрерывным контролем параметров устройства и требуют высокой точности как при формировании пучка частиц, так и при регистрации каждого события.

Если вибрационные испытания моделируют минуты запуска, а термовакуумные — условия космоса, то радиационные испытания моделируют годы эксплуатации.

Инженеры буквально сжимают время: многолетнее воздействие космической радиации воспроизводится в лаборатории всего за несколько часов или дней.
