Испытания космической техники.
Часть 3.
Испытания на электромагнитную совместимость.

Каждый прибор состоит из набора плат и проводов, по которым течет напряжение цепей питания, информационных и измерительных интерфейсов.

И когда прибор работает в одиночку, то он в целом может себя неплохо чувствовать и электромагнитные волны, которые создаются внутри/вокруг него не особо влияют на его автономную работу.

Но когда приборы начинают ставить на КА, то начинается магия.
Ведь там есть еще и антенны командной, высокоскоростной радиолинии, приемники ГНСС и т.д и т.п.

А как мы знаем это все электромагнитные волны, только разной частоты.

И получается, что по сути аппарат со всеми приборами образует большую микроволновку, которая шпарит разными электромагнитными волнами.

Для того чтобы убедиться что приборы при определений компоновке и сборке не будут влиять друг на друга при одновременной работе и не будут создавать помех или наводок, проводят испытания на электромагнитную совместимость.
Но испытания проводят не только для этого.

🛰️В рамках таких проверок еще можно:
-проверить что сам аппарат устойчив к внешним электромагнитным воздействиям разного рода (всплескам, импульсам, помехам, сигналам);
-как ведут себя антенные тракты (их характеристики, фактические диаграммы направленности);
-устойчивую работоспособность приборов;
-пробить аппарат статикой.

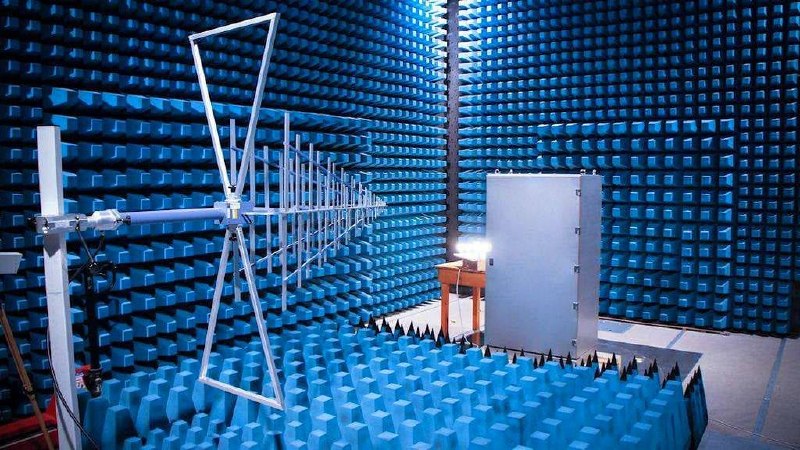

Испытания проводятся в большой безэховой камере, каждая стена которой обшита пирамидальными радиопоглощающими материалами.
Здесь электромагнитную волну можно сравнить с криком в пустом помещении.

Если крикнуть, то от стен сразу отразится эхо и вы не поймете, какой крик ваш и какие отраженные. Здесь важна чистота эксперимента, чтобы волны не отражались

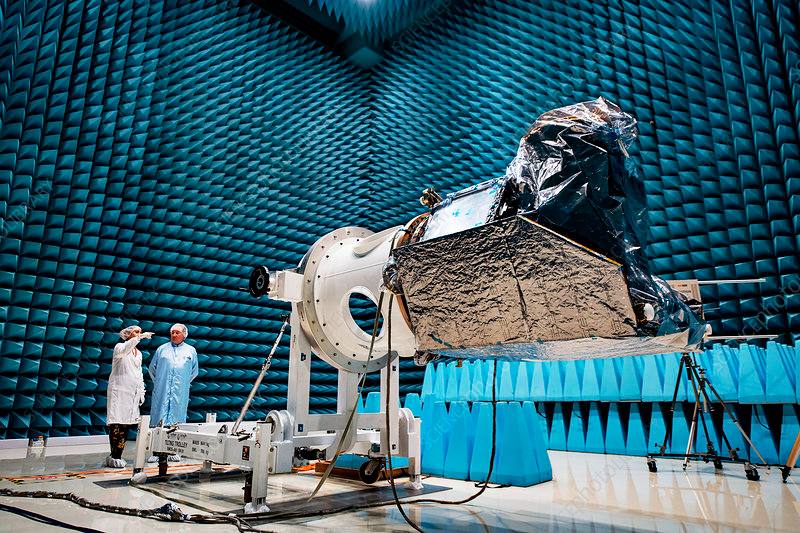

📡Внутри камеры так же находятся генераторы сигналов, имитаторы наземной станции (модемы), усилители, аттенюаторы, спектроанализаторы,иногда поворотный стол для КА, на котором аппарат можно крутить.
От вращения зависит поляризация антенн.

📑Если говорить про нормативные документы, которые описывают порядок проведения таких испытаний, то они есть в ГОСТ Р 56529-2015 и ГОСТ Р 72096-2025. Из зарубежных аналогов это MIL-STD-461F или ECSS-E-ST-20-07C

*Доки в комментариях к посту.
