Обзор новых рассветов или почему теперь аппараты Бюро 1440 выглядят так?

В сети появились концепты/рендеры (фото 1 и 2) того, как теперь выглядят спутники целевой группировки широкополосного доступа (в простонародье как у Илона Маска).

Как же тут не поковыряться и не посмотреть, что есть интересного?

В первую очередь, можно увидеть очевидное сходство с аппаратами группировки Starlink по многим факторам (фото 4).


Необходимо упомянуть, что первые две миссии были посвящены тестированию систем самого аппарата: лазерная межспутниковая связь, двигательная установка, система ориентации, командная радиолиния и т.п.


После того, как команда подтвердила, что их аппарат в задуманном варианте работает как нужно и выполняет целевую задачу, а именно связь в виде «абонент-спутник-спутник-абонент», Бюро начало развертывание группировки с 16 аппаратов (а сколько грязи, к сожалению, то в новостях было).


Предлагаю начать с двигательной установки.
Пару лет назад на королевских чтениях в МГТУ на первом рассвете был заявлен запас характеристической скорости в 1 км/с для разных экспериментов по поддержанию орбиты, фазированию и маневрированию на орбите. Сейчас уверен этот запас явно больше в виду увеличения массы аппарата и продления срока активного существования.
На последних аппаратах топливный бак расположен по середине с лицевого торца между двумя терминалами лазерной связи.
ДУ кстати плазменная.


Терминалы лазерной связи. Можно только утверждать, что судя по внешнему виду они как-то изменились в конструкции.
Возможно, увеличена маневренность поворотного устройства. При этом кажется увеличилось и их количество - с двух до трех-четырех.



В системе ориентации и стабилизации видны 4 маховика расположенные под углом относительно друг друга для резервирования возможности вращения по трем осям.
Можно увидеть 4 звездных датчика, расположенных с двух боковых торцов для дублирования и для закрытия полной сферы обзора в 360 градусов.

Антенны. Самая важная часть этого аппарата. Из концепта видно 8 активно-фазированных антенных решеток, расположенных под разными углами.
Думаю с помощью них как раз в будущем и будет осуществляться передача интернета на наземные терминалы(абоненты). Почему под углом? Возможно, для равномерного покрытия зон сотовой связи и бесшовной передачи/хэндовера.

По бокам две тарельчатые антенны похожи на Ku/Ka диапазон.
Две для резервирования. Скорее всего используются для передачи командно-телеметрической информации.


Солнечные панели.
С учетом потребления бортовой аппаратуры и того, что АФАР должны работать непрерывно необходимое генерирование электроэнергии может составлять до 3-5 кВт спокойно.

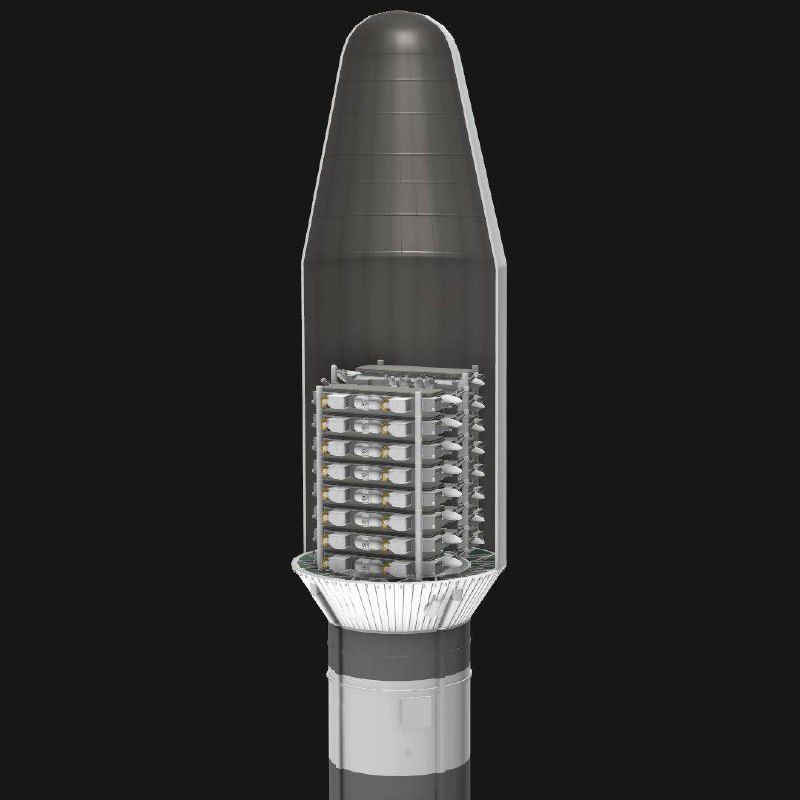

Можно еще увидеть в конструкции аппарата цилиндры. Мне кажется, что они используются для скрепления тандемом нескольких аппаратов пластами друг на другом в виде сэндвича для установки в космическую головную часть (фото 3).



P.S. Анализ был произведен всего лишь по концепту и не утверждается, что это есть истина в последней инстанции.
