Ethernet-APL: пример оборудования

В рамках IECEx Meeting Industrial Symposium 2026, прошедшего в Пекине, наши партнеры из компании Shanghai Chenzhu Instrument Co., Ltd., с которыми мы работаем в области взрывозащиты и функциональной безопасности, выступили с докладом «Ethernet-APL inPractice».

Ethernet-APL постепенно становится одним из наиболее интересных направлений цифровизации технологических производств, о чем говорит появление на международные рынке оборудования, поддерживающего Ethernet-APL.

🗣В основе Ethernet-APL лежит физический уровень 10BASE-T1L по IEEE 802.3cg: связь со скоростью 10 Мбит/с по одной витой паре на значительных расстояниях. Для применения во взрывоопасных зонах к этому добавляется концепция 2-WISE (2-Wire IntrinsicallySafe Ethernet) по IEC TS 60079-47, позволяющая организовать искробезопасные Ethernet-сегменты с одновременной передачей данных и питания.

Поверх APL при этом могут работать различные промышленные протоколы — HART-IP, PROFINET, EtherNet/IP, OPC UA, Modbus TCP и другие.
Как отметили в Chenzhu при создании реального APL-оборудования приходится одновременно решать задачи высокоскоростной передачи данных, ограничения энергии для обеспечения Ex i, гальванической развязки, электромагнитной совместимости, теплового режима и устойчивости к промышленным условиям эксплуатации.

🔎Отдельная задача — защита длинных полевых линий от грозовых и коммутационных перенапряжений: обычные решения SPD не всегда можно непосредственно перенести на APL, поскольку элементы защиты не должны существенно ухудшать параметры высокочастотного канала связи.

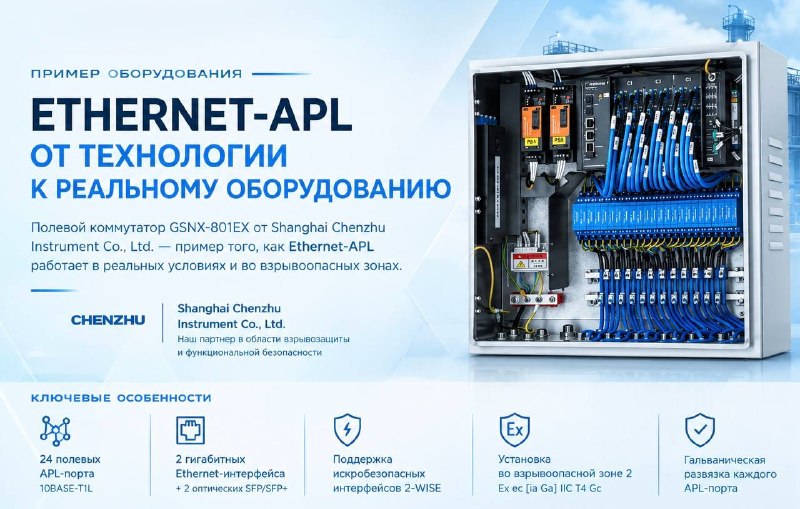

Практическим результатом работы в компании стал Ethernet-APL/SPE Field Switch GSNX-801EX.
Коммутатор имеет 24 полевых APL-порта 10BASE-T1L, два гигабитных электрических Ethernet-интерфейса и два оптических SFP/SFP+ uplink-интерфейса. Предусмотрено резервированное питание. Каждый APL-порт одновременно обеспечивает связь и питание полевого устройства.

Сам коммутатор рассчитан на установку во взрывоопасной зоне 2 и имеет маркировку Ex ec [ia Ga] IIC T4 Gc, а его полевые интерфейсы являются искробезопасными источниками 2-WISE. Изделие уже имеет сертификат IECEx.

В GSNX-801EX реализована архитектура с гальванической развязкой каждого APL-порта относительно остальных. Такое решение позволяет локализовать короткое замыкание, ошибку подключения или иное повреждение в пределах отдельного полевого канала и не распространять его влияние на остальные сегменты. Кроме того, разделение портов помогает бороться с контурами заземления, разностью потенциалов и промышленными помехами, одновременно обеспечивая независимость энергетических доменов искробезопасных интерфейсов.

Также Chenzhu рассматривает Field Switch APL не как отдельный продукт, а как комплексную инфраструктуру для взрывоопасных зон.

В докладе также были представлены специализированные APL-устройства защиты от импульсных перенапряжений, полевые решения и общая архитектура построения сети от промышленного Ethernet до полевых устройств, расположенных в зонах 0, 1 и 2.

Рады видеть, что наши партнеры Chenzhu продолжают развиваться не только в традиционных для компании направлениях — искробезопасных барьерах, взрывозащите, функциональной безопасности и защите от перенапряжений, — но и активно покрываютсовременные технологии промышленной цифровизации.
