Embedded Doka

Пришлось чуток подкоптить РСВ,
но, кажется, с этим уже действительно можно работать...

На CMOS-сканере фигня выходит с глубиной резкости. Плату надо полностью распаивать 😭
(ну как минимум компоненты, которые выше 3мм)

..А задача, которую пытаюсь решить прозаична (и, возможно, существуют современные решения):

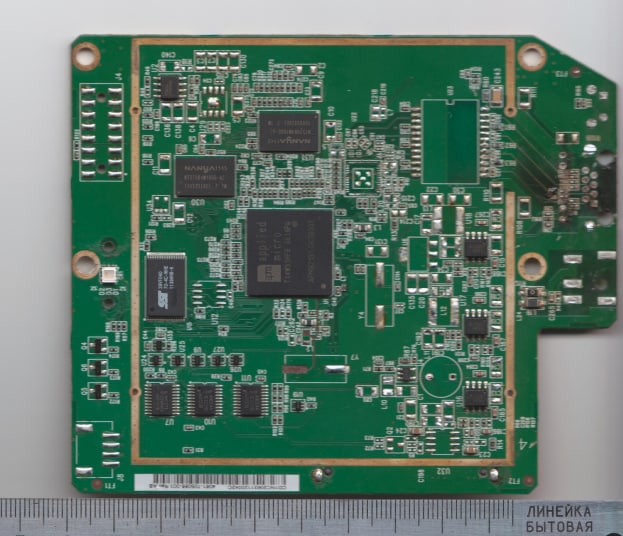

На новую РСВ помимо внешнего механического контура платы надо перенести все привязки основных механических компонент. Особенно тонкий момент: совмещение SATA-разьёма и креплений к HDD (саму геометрию креплений можно срисовать из стандарта на 3.5" диск, а вот относительное положение ответного SATA-разьёма хотелось бы прецизионно расположить.

В идеале конечно если бы существовала программа:
1️⃣ На входе: High-Resolution картинки платы и снятие внешние габариты для привязки к масштабной сетке
2️⃣На выходе: DXF/SVG в нужном масштабе

Да и вообще интересно кто как подобные задачи решает❓

PS: помнится в студенчестве просто использовал CCD-сканер, который позволял с мин. искажениями геометрии (и прекрасной глубиной резкости) получать изображения, который потом зумились и просто на экране десктопа обмерялись электронной линейкой. Но сейчас канера нет и врядли найду. Как/чем убирать оптические искажения фотика❓

@embedoka

Время от времени у меня появляется тяга к ретрофиттингу: притом если раньше это были автомобильные приблуды, то сейчас больше компьютерное железо. И как это на это наложился общий бум NASостроения (судя по DIY-ленте хабра).

Есть у меня несколько стареньких NAS WD MyBook, несмотря на линукс (debian based) эти коробочки с чисто номинальными функциями: Samba, FTP, NFS, etc. Конструкция примитивна: пластиковый контейнер с пассивным охлаждением посредством "щелевой" системы и 3.5" диск с прикрученной платой.

Вот эту плату и хотелось бы заменить самоделкой на базе Raspberry Pi CM4 (или её клонов). Т.о. сохраняется тот же гигабитный ETH, добавляется WiFi и достаточное количество ОЗУ, чтобы была возможность уже современные приложения запускать на этой коробоке (Syncthing, Jellyfin//Navidrome, etc) + делать всякие интересные штуки навроде полнодискового шифрования.

@embedoka

Отличное видео для вечера выходного дня.
Рассвет и закат пионеров умных часов - стартапа Pebble: https://youtu.be/mvS19Gyanl8

Вот смотришь и кажется что раньше не только деревья были выше и трава зеленее, но и пользователи не особо избалованы, а хардварная разработка проще и быстрее.

PS: никогда не владел Pebble, но это не умаляет моего восхищения этими ребятами ❤️

@embedoka

"В дополнение к технологии Media Cache в серверных дисках WD ULTRASTAR DC при нештатном отключении используется энергия вращения шпинделя для питания контроллера, который успевает сохранить содержимое RAM-кэша в энергонезависимую память."

- вот это я понимаю рекуперация 🤘, а не эти ваши электромобили и средства обеспечения электромобильности.

@embedoka

#пятничное
@embedoka

В коментах подогнали восхитительный гайд, существующий аж с 2016г, главные темы которого:

▫️USB Type-C plug connector with a single locking screw
▫️USB Type-C plug connector with dual locking screws
▫️Guidelines for configuration of mounting screw hole(s) relative to the USB Type-C receptacle

Много ли за прошедшие 8лет вы видели девайсов/кабелей, в таком конструктиве?
(лично я видел ровно ноль 🙈)

@embedoka

Вот есть USB-хабы для подключения "устаревших" девайсов с портами USB-A к современным хостам с USB-C, на маркетплейсах таких вагон и маленькая тележка по баксу за штуку.

А что делать тем, у кого хост старенький с USB-A, а переходить постепенно на современный USB-C для девайсов (и обзаводиться девайсами с USB-C) - охота? Очевидно, что в этой задаче помог бы хаб с портами USB-C, подключающийся к хосту по USB-A, вот только загвоздка - не нахожу я таких моделей..

Есть модели хабов USB-C в USB-C, с небюджетными ценами за счёт того, что миксохема хаба шустрее чем USB HighSpeed использована (USB SuperSpeed), а вот простых хабов за доллар не нахожу (в которых бы для нисходящих портов просто были бы распаяны USB-C вместо USB-A) - такое вообще есть в природе???🤔

Идея на миллион или опять изобретаю неуловимогоДжо и никому кроме меня такое не нужно? 🙄

Итак, у нас в гостях NE555 ❤️

Сей дивный чип по паспорту является астабильным или моностабильным мультивибратором, но в ловких руках радиолюбителя на нём может быть собрано десятки классных схем, от мигалки до ионофона или металлоискателя.

Частота генерации этого сукина сына может доходить до 1МГц, а выдаваемый ток до 200мА!

#пятничное
@embedoka

Угадайте с трех раз где китайская китайская подделка, а где неповторимый китайский оригинал

- При изготовлении продукта был использован ароматизатор, аналогичный оригинальному вкусу.

И ведь это не имитация (кусок пластика с маркировкой, имитирующей оригинальную), а функциональная реплика, работающая в реальном девайсе.

В случае "клонирования" FPGA бенефит больше: отсутствие необходимости инвестировать в разработку САПР, используя всё готовое от оригинала.

В случае же STM32 в чём выгода? Явно не в переиспользовании arm-gcc 🙂
Для pin-to-pin замены можно сделать просто совместимый по pinout футпринт (WCH, GigaDevices).
Может дело в возможности поставлять функциональную реплику в условиях chip shortage крупным заказчикам? 🤔
Что думаете?

@embedoka

Какая специализированная элементная база могла бы использоваться в качестве элементной базы для тайп-си PPS-триггера, при этом обладающая гибкостью программирования/управления:

▫️ CS32G020
▫️ CH32X035

- это МК от китайских компаний с аппаратными модулями USB PD and type C и исчерпывающей аналоговой периферией (АЦП, ОУ, компаратор).

@embedoka

💡Верю что делиться находками/идеями - благое дело: называйте это как угодно (насмотренностью, созданием новых нейронных связей, магией), но это реально запускает творческие когнитивные процессы в голове (а когда в это веришь - это во сто крат эффективнее).

1️⃣ Есть такая продвинутая фича на тайп-си зарядках: PPS (Programmable Power Supply) - возможность по протоколу PD (Power Delivery) запросить у блока питания определенное напряжение/силу тока (в рамках возможностей этого БП). Год от года таких зарядок становится всё больше и больше и более того: при повышении мощности зарядки смартфонов становятся ощутимы потери на DC/DC и тепловое рассеяние при зарядке батареи быстрым режимом (PPS позволяет отказаться от еще одного преобразования питания внутри смартфона).

2️⃣ БП с PPS в сочетании с маленькой платкой PD trigger, поддерживающей PPS и рулящейся по UART/I2C был бы желанным девайсом в домашней/мобильной лабе любого DIYщика. Я, в силу прокрастинирования, не особо спешу разрабатывать такой триггер, но периодически стараюсь мониторить алиэкспресс на предмет появления такого девайса.

3️⃣ Канадец Jason Gin пошёл еще дальше: он путём объединения двух девайсов (тайп-си БП с PPS и USB-тестера) получил новую функцию, которой не обладали ни один из девайсов: зарядка лития 🤯😱🎉

📄 PPS: Directly charging li-ion batteries with a Type-C
💾 https://github.com/ginbot86/DingoCharge-Shizuku


4️⃣ Еще одним откровением явилось знание о существовании USB-тестеров, поддерживающих Lua-скрипты:
YK-Lab YK001, AVHzY CT-3, Power-Z KT002 и ATORCH UT18. 🥹

PS Если дочитали до этого места cчитаете, что большинство постов на канале должно быть такого формата, то ставьте ❤️ это поможет получить более полную обратную связь 🙏
@embedoka

Компиляция на основе материалов, присланных участником канала.

Возможно "Чипы и точка" звучало бы более скрепно 🤔

А вы говорите эмбедерщики мало зарабатывают 😎🤘

@embedoka

Кстати, мечта этого деда сбылась: теперь беспроводной 🎉

Мне одному кажется, что это просто какой-то мод вейпа? 😅

#aliexpress #золотоали
