Всем привет! Сегодня у нас небольшая загадка. Для подобного несимметричного двутавра температурные деформации будут вызывать искривление оси? Считаем, что это обычная шарнирно опертая статически определимая балка. 1. В случае прямолинейной оси элемента. 2. В случае если ось элемента искривлена в вертикальной плоскости.
Всем привет! Сегодня у нас интересная практическая задачка. Дана балка, нагруженная собственным весом, сечение - стальная труба. Задача ослабить балку таким образом, чтобы балка максимально пластически (без разрывов, потери устойчивости) сложилась под собственным весом. Считаем, что форма вырезов может быть любой. Какую форму вырезов вы считаете наиболее рациональной для этого? Ответ желательно должен быть аргументированным.

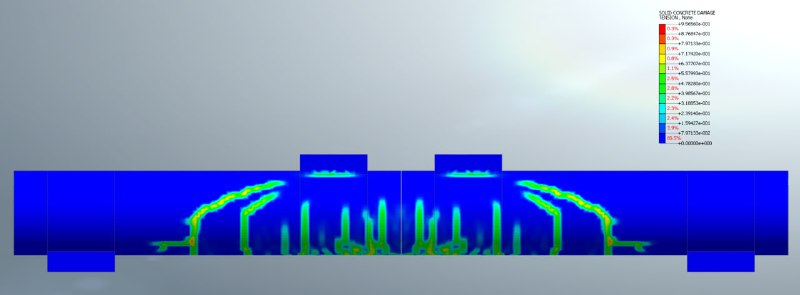

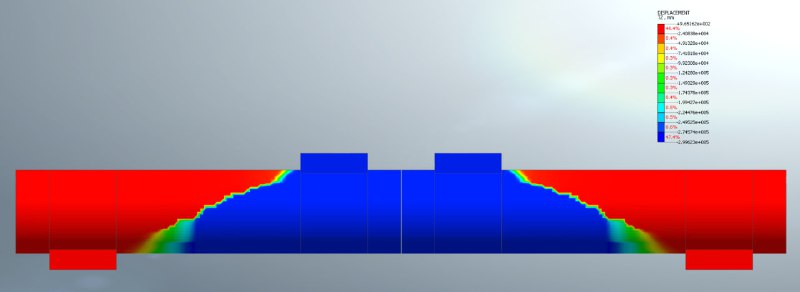

Посчитали задачу с другими параметрами сходимости, получилась предельная нагрузка 49кН. На перемещения на последнем изображении смотреть не нужно, это чисто для изображения пирамиды разрушения
Всем привет! Расчет балки круглого сечения на действие поперечной силы в Midas GTS NX и сравнение с результатами экспериментов. Разрушающая нагрузка 46кН (Midas), 50 кН (эксперимент).
Всем привет! Мы сделали фото одной и той же крыши в декабре (фото 1, 2) и в марте (фото 3, 4) как вы считаете, значительно ли увеличилась снеговая нагрузка и вообще, какая она по величине на ваш взгляд?
Всем привет! Публикуем наш ответ на задачу о диаграммах бетона от 27 февраля. Многие специалисты ответили близко к истине, но не совсем точно, спасибо за ваши комментарии. Итак: 1. Диаграмма для расчета по 1 группе ПС при расчете на нагрузки продолжительного действия (т.е. длительные). Отличается от 2. умножением на коэффициент 0.9. 2. Диаграмма для расчета по 1 группе ПС при расчете на действие всех нагрузок, включая кратковременные. 3. Вот тут возникли некоторые затруднения. Данная диаграмма применяется: - для определения момента образования трещин (как для кратковременных, так и для длительных нагрузок) по 2 группе ПС. - для расчета ширины раскрытия трещин (как для кратковременных, так и для длительных нагрузок) по 2 группе ПС. - для расчета по деформациям для нагрузок непродолжительного действия по 2 группе ПС. 4. Диаграмма для расчета по деформациям для нагрузок продолжительного действия по 2 группе ПС.
Всем привет! Сегодня у нас небольшая загадка. На рисунке приведены различные диаграммы для одного и того же класса бетона. Для чего применяется каждая диаграмма? Не торопитесь с ответом, некоторые диаграммы применяются для нескольких видов расчетов.
Всем привет! В СП 14 указано, что граничное значение относительной высоты сжатой зоны следует снижать в зависимости от бальности сооружения. При этом данное снижение не касается расчета по нелинейной деформационной модели. Что очень странно, так как граничное значение выводится из предельных деформаций бетона, тогда почему данное значение предельных деформаций сжатого бетона не относится к нелинейной деформационной модели? Что вы думаете по этому поводу?
Всем привет! Недавно мы выполнили расчет узла сопряжения стальной главной балки со второстепенными балками. Расчет выполнен в Midas GTS NX, ведь GTS NX это не только про геотехнику - там есть и эффективные инструменты для конструктивных расчетов.
