Всем привет! В первом приближении при назначении жесткостей изгибаемых элементов нормативные документы рекомендуют принимать коэффициенты 0,3(0,2) к начальному модулю упругости бетона. Это работает, особенно при соблюдении некоторых разумных соотношений толщин, пролетов и нагрузки, которые и были заложены при назначении указанных коэффициентов. Но работает не всегда✍️. Нами был выполнен расчет плиты перекрытия, где происходило значительное образование пластических шарниров и раскрытие трещин, в связи с чем жесткость плиты перекрытия сильно падает.
На рисунках:
1️⃣ Прогибы с учетом коэффициента 0.2 к начальному модулю упругости, максимум 42мм.
2️⃣ Прогибы с учетом неупругих деформаций бетона и арматуры. Максимум 50мм.

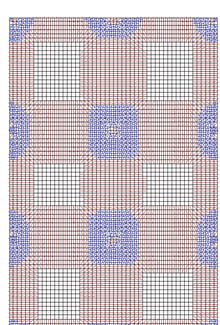

3️⃣ Трещины в нижней зоне плиты перекрытия (белые квадраты в центре - небольшая "особенность" программы в применяемой нами версии - не умеет изображать пересекающиеся трещины🤦).
4️⃣ Трещины в верхней зоне плиты.
Как видно из рисунков - все участки плиты имеют трещины в верхней или нижней зоне.
