Размер площадки трения фрикционного болтового соединения
Авторы: Василькин А.А., Зубков Г.В., Прокаев С.А., Василькин И.А.

Введение. В нормативной методике расчета соединений стальных элементов на высокопрочных болтах основное влияние на несущую способность соединения оказывает усилие натяжения болта и коэффициент трения, при этом ширина соединяемых пластин не учитывается, нормами регламентируется шаг расстановки болтов. Поставлена задача определения влияния ширины стальных пластин на несущую способность соединения пакета. Для этого изготовлено несколько стыковых соединений пластин с двусторонними накладками из горячекатаной стали марки Ст3сп5 по ГОСТ 19903–2015. Одна из стыкуемых пластин изготовлена различной ширины и крепится одним болтом так, чтобы в этом сечении произошло исчерпание несущей способности. После чего соединение растягивается и доводится до предельного состояния на разрывной машине.

Материалы и методы. Выполнено шесть комплектов фрикционного соединения с двусторонней накладкой на высокопрочных болтах с различной шириной исследуемой стыкуемой пластины — 50; 60; 70; 80; 90; 100 мм. Пластины соединены высокопрочным болтокомплектом класса прочности 10.9 размера М14. Поверхность пластин обработана пескоструйной обработкой. Для выявления усилия сдвига пакета использовалась разрывная машина Instron 1000HDX.

Результаты. Определена несущая способность соединений с различной шириной стыкуемых пластин, выполнено сравнение полученных результатов с расчетными теоретическими значениями несущей способности, установлены форма и размер площадки трения. Три образца были доведены до разрушения, выявлено, что разрушение происходит в результате исчерпания прочности пластин на растяжение, а также выкола пластины в результате смятия соединяемых элементов.

Выводы. Установлено, что размер зоны трения составляет 2,1–2,3 диаметра отверстия, несущая способность соединения не зависит от ширины элементов.

Проектирование несущих конструкций многоэтажного каркасного здания
Авторы: С.В. Горбатов, О.В. Кабанцев и др.

Методические указания содержат примеры проектирования сборного балочного междуэтажного перекрытия, включающее компоновку конструктивной схемы перекрытия, расчет многопустотной предварительно-напряженной плиты и ригеля; колонны и отдельно стоящего фундамента; монолитного безбалочного перекрытия. Приведены схемы армирования всех несущих конструкций. В приложениях даны необходимые справочные материалы для расчета и конструирования.

Способы восстановления защитного слоя бетона. Заделка объемных дефектов

1 - восстанавливаемый участок плиты; 2 - поверхности объемных дефектов (сколы, раковины, выбоины и др.), очищенные от рыхлого бетона, пыли, грязи, масел и других загрязнений металлическими щетками, пескоструйными аппаратами, обдутые горячим воздухом и высушенные; перед нанесением полимерраствора поверхность дефектов грунтуют составами в соответствии с принятой технологией; 3 - полимеррастворы, наносимые с помощью шпателя и уплотняемые штыкованием; 4 - прижимная опалубка, покрытая с внутренней стороны полиэтиленовой пленкой (устанавливают после нанесения состава и снимают после его отвердения)

Источник: СТО НОСТРОЙ/НОП 2.7.141-2014. Восстановление и повышение несущей способности железобетонных плит перекрытий и покрытий

Как рассчитывают кладку на растяжение

Растяжение каменной кладки – центральное или внецентренное – может возникать в стенках силосных башен, цилиндрических (рис. 1а, вид в плане) и прямоугольных резервуаров, во внешних углах подпорных стен (рис. 1б) и т.п. конструкций. Заметим, что кладка может растягиваться по перевязанному (рис. 2а) и по неперевязанному (рис. 2б) сечениям. Прочность по неперевязанному сечению, т.е. по горизонтальному шву, зависит от сцепления раствора с камнем, которое в производственных условиях проконтролировать невозможно. Поэтому Нормы разрешают проектирование конструкций, растянутых только по перевязанному сечению.

Условие прочности при центральном растяжении имеет вид: N ≤ Nu = Rt An,
где N – расчетное усилие; Rt – расчетное сопротивление кладки растяжению по перевязанному сечению; An – площадь сечения нетто.

При внецентренном растяжении расчет выполняют из условия:

σt = N/A +Ne0 /W ≤ Rt, или N ≤ Nu = Rt AnWn /(Wn + e0An),
где W – момент сопротивления (для прямоугольного сечения W = bh²/6); е0 = эксцентриситет силы N.

Источник: Основы проектирования каменных и армокаменных конструкций в вопросах и ответах / В. В. Габрусенко

Основания и фундаменты. Методические указания к практическим занятиям
Составитель: Дубов К. А.

Содержат основные принципы проектирования оснований и фундаментов по предельным состояниям первой и второй групп, а также основные положения правил конструирования фундаментов. Приведены примеры расчета оснований и фундаментов промышленных и гражданских зданий в соответствии с программой курса «Основания и фундаменты».

Выставочный и концертный центр на юге Китая по проекту ZHA

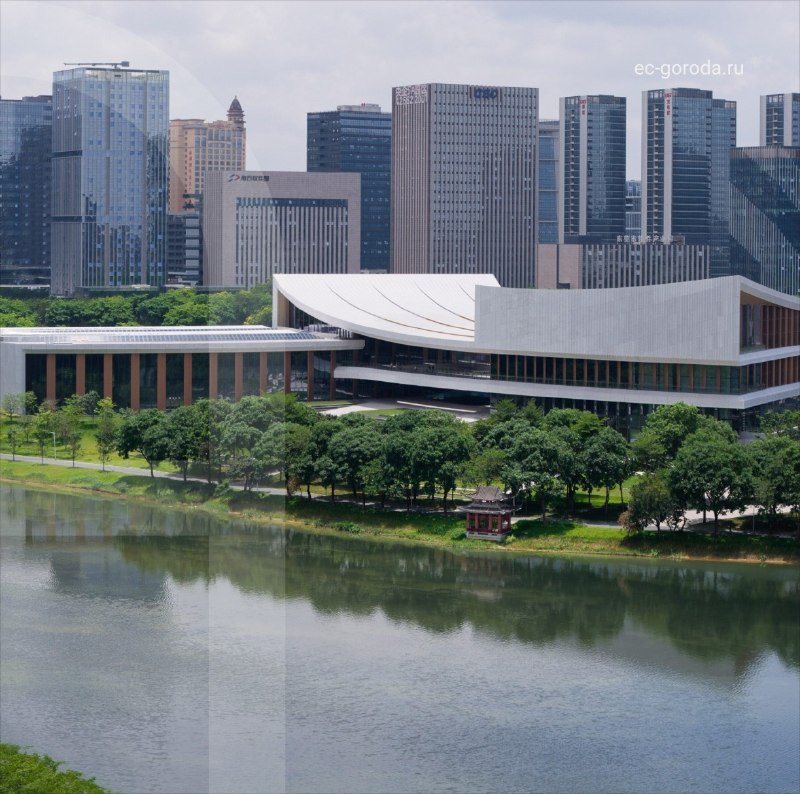

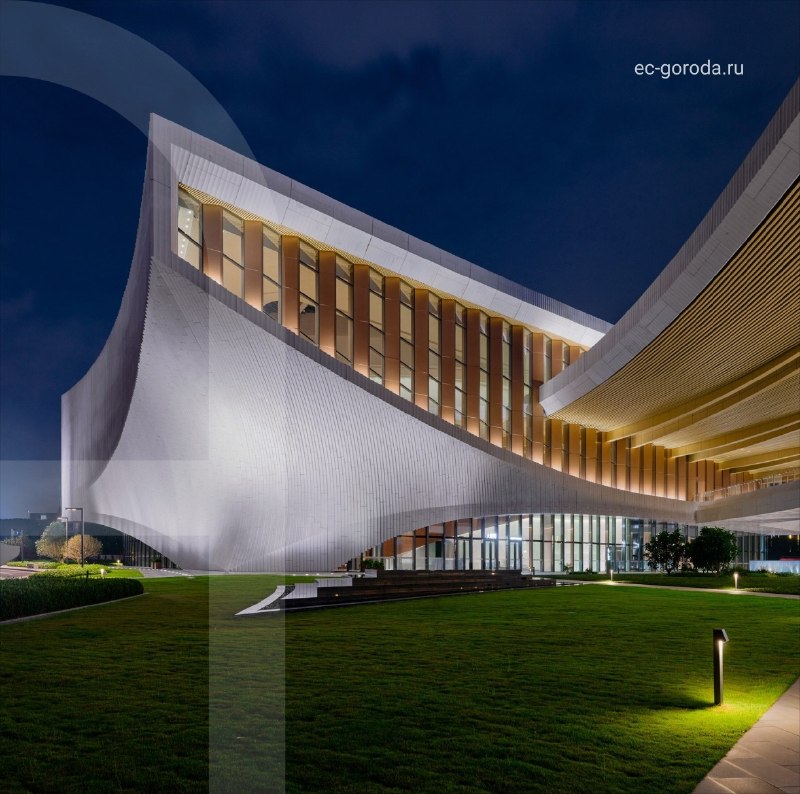

Выставочный и концертный центр построен в провинции Гуандун, Китай, в 2026 году по проекту Zaha Hadid Architects. Комплекс площадью около 45 000 м² включает театр на 1200 мест, выставочные пространства и многофункциональный зал. Архитектурная форма вдохновлена пластикой Шуйсю (одежда с длинными "водяными" рукавами в кантонской опере).

Ключевые особенности проекта — большепролётные криволинейные покрытия с консольными свесами, стальной пространственный каркас и наружная оболочка из UHPC-панелей с алюминиевой облицовкой. Такое сочетание позволило реализовать сложную геометрию при относительно небольшой массе конструкций и высокой скорости монтажа.

Анализ проектирования железобетонных косоуров на металлических сваях по насыпи жилой застройки на просадочном грунте
Авторы: Кашина Е.С., Габова В.В., Быкодеров М.В.

В статье приведён расчёт по устройству насыпи и по проектированию железобетонных косоуров на металлических сваях для лестницы. Границы насыпи располагаются на территории жилого комплекса с большим перепадом высот. Грунтовое основание является просадочным. Приведён расчёт перевода грунта из II типа просадочности в I тип методом трамбовки, который обеспечит прочность и надёжность тела насыпи. Описаны конструктивные мероприятия для обеспечения устойчивости откоса. Запроектированы металлические сваи с вынужденным стыковочным узлом и железобетонные косоуры в виде балочной системы.

Способы восстановления защитного слоя бетона. Нанесение торкрет-бетона

1 - поверхность плиты; 2 - поверхность стены, очищенная от поврежденного защитного слоя с помощью зубила и молотка до бетона с pH > 12; 3 - рабочая арматура стены, очищенная от продуктов коррозии при помощи стальных щеток иди пескоструйного аппарата; 4 - сетка из проволоки диаметром 2-3 мм с ячейкой 50x50 мм, привязан
ная или приваренная к рабочей арматуре; 5 - восстановленный защитный слой из торкрет-бетона, наносимый по промытой водой поверхности (за 1-1.5 часа до торкретирования).

Источник: СТО НОСТРОЙ/НОП 2.7.141-2014. Восстановление и повышение несущей способности железобетонных плит перекрытий и покрытий

Конструкции из дерева и пластмасс
Автор: Хомякова И. В.

Учебно-методическое пособие по практическим занятиям – локальный электронный методический материал для проведения практических занятий по дисциплине «Конструкции из дерева и пластмасс» для студентов, обучающихся по направлению подготовки 08.03.01 Строительство. Содержит задания и рекомендации по изучению теоретического материала, а также примеры расчета конструкций на различные напряженно – деформированные состояния.

Международный конгресс-центр Чжэнчжоу

Международный конгресс-центр в Чжэнчжоу, спроектированный бюро RSHP, представляет собой один из крупнейших выставочных комплексов Китая площадью около 700 000 м². Комплекс включает 16 выставочных павильонов, конференц-центр и гостиницу, объединённые приподнятой пешеходной галереей длиной 1,7 км, которая служит главной осью движения посетителей. Архитектурный образ вдохновлён ландшафтами провинции Хэнань — волнообразные кровли и крупные консольные навесы формируют выразительный силуэт, хорошо читаемый в масштабе огромной площадки.

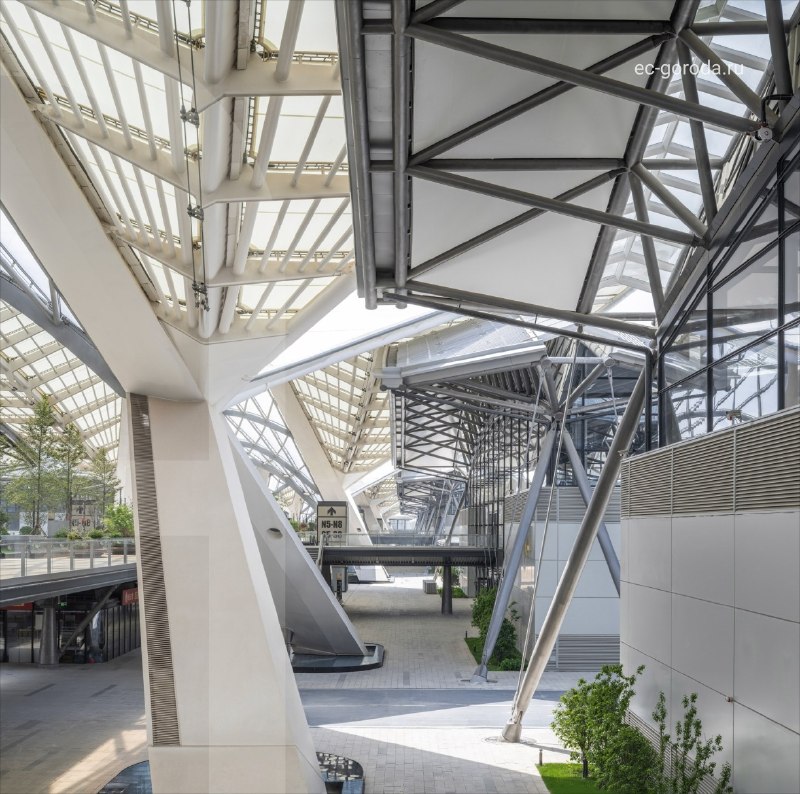

С инженерной точки зрения ключевой особенностью комплекса стали большепролётные стальные конструкции, обеспечивающие крупные безопорные пространства для гибкой трансформации под выставки и массовые мероприятия. Двухуровневая система циркуляции разделяет быстрые и медленные потоки людей, повышая пропускную способность при пиковых нагрузках.
