Показываем пример выполненного расчета

Требовалось рассчитать крыльчатку, напечатанную на 3Д принтере в двух исполнениях - сборная на клею и цельная.

Далее требуется определить (из ТЗ заказчика):
1. НДС и перемещения на номинальной частоте вращения 3000 об/мин;
2. Разрушающая частота вращения;
3. ЧСК (Частоты собственных колебаний) на частоте вращения +30% к номинальной, Диаграмма Кэмпбелла по кратностям 1, 2, 3,4,5,7,9,11;
4. Расчёты по п.1-3 произвести для двух вариантов исполнения крыльчатки, выполненной методом 3D печати из ПЭТГ с 10-18% углеволокна (шпонкой и защелками пренебречь):
- цельная;
- сборная на клею (прочность соединения 0,7 от основного);
5. Расчёт адгезионного соединения для сборной конструкции (лопатки вклеивают в ступицу)

Исходные данные:
1. Модель (.step) в приложении
2. Технические характеристики материала - Результаты испытаний материалов приведены в таблице
(материал ПЭТГ с 10-18% углеволокна), модуль упругости в справочниках для полиэтилентерефталата с гликолем;
3. Направление печати

Показываем некоторые скриншиоты из отчета на 50+ страниц, показываем вариант сборной на клею:
1 - Направление свойств материала в зависимости от направления печати
2 - Эквивалентные напряжения
3 - Деформации

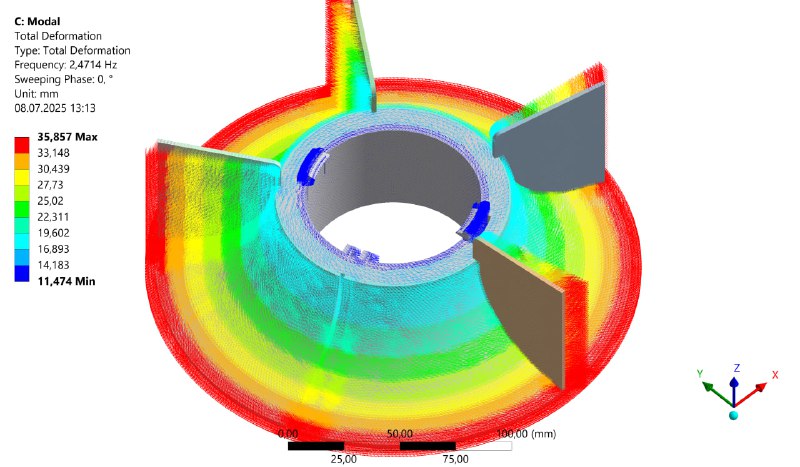

4 - первая собственная частота колебаний
5 - Диаграмма Кэмпбелла (один из расчетных случаев)
6 - Статус клеевого контакта
7 - Контактные напряжения
8 - Нормальные напряжения (Одно из трех направлений)
9 - Касательные напряжения (Одно из трех направлений)
10 - Расчетная схема
