📊 Таблицы выбора: что это и зачем они нужны?

💬 Таблица выбора — файл формата CSV, который можно загрузить в семейство, и извлекать из него значения параметров при изменении значений одного или нескольких управляющих параметров. Благодаря этому будет меняться геометрия семейства и данные для спецификации.


✏️ Как создать таблицу выбора?

Создавать проще всего в Excel, это будет быстро и более читаемо.

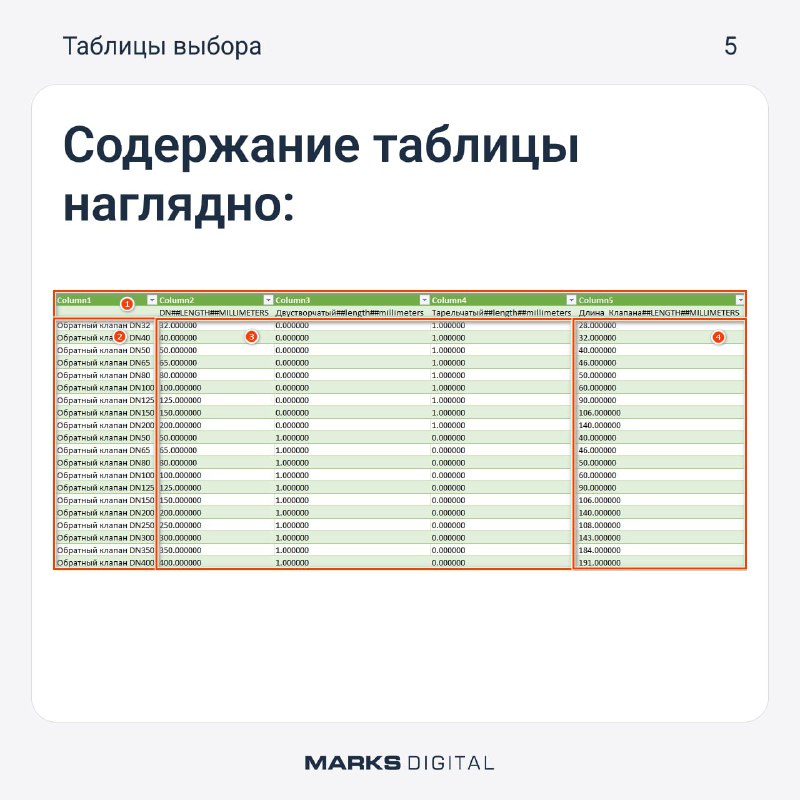

- Первая строка — заголовки с именами параметров и указанием их типов данных.
- Первый столбец - наименование типоразмера или просто текст.
- Следующие один или несколько столбцов — управляющие параметры, по которым Revit проходится и подбирает данные.
- Остальные столбцы - данные для типоразмеров.

Порядок столбцов очень важен для корректной работы таблицы выбора и семейства в целом.

💡 Как это работает?

Рассмотрим на примере клапана трубопровода.
- В семействе есть два типа клапана тарельчатый и двустворчатый.
- Управляющими параметрами у нас будет Диаметр клапана и Тип клапана (параметр типа «Да/Нет», Тарельчатый тип и Двустворчатый, соответственно).
- Выбираем семейство в проекте и задаём диаметр, например, 100 мм и включаем галочку «Тарельчатый».
- Revit находит во вложенной таблице выбора необходимый диаметр, проходится по параметрам и находит значение «1» напротив 100-го диаметра Тарельчатого типа и подтягивает другие данные, благодаря которым строится вся остальная геометрия и заполняются параметры данных.

Плюсы таблиц выбора:

- Возможность не создавать типоразмеры семейства;
- Работают быстрее, чем формулы с IF;
- Позволяют очень быстро изменять геометрию семейства и получать данные для спецификаций.

Минусы таблиц выбора:

- Таблицы выбора работают только с загружаемыми семействами;
- Сильно нагружают семейство;
- Если в текстовом параметре есть запятая, то Revit воспринимает её как разделитель и выдаёт ошибку о несоответствии количества полей.

👆В следующую среду расскажем о полезных программах и утилитах для работы с таблицами выбора.

#Revit #Семейства

Пространства в Revit Что это такое?

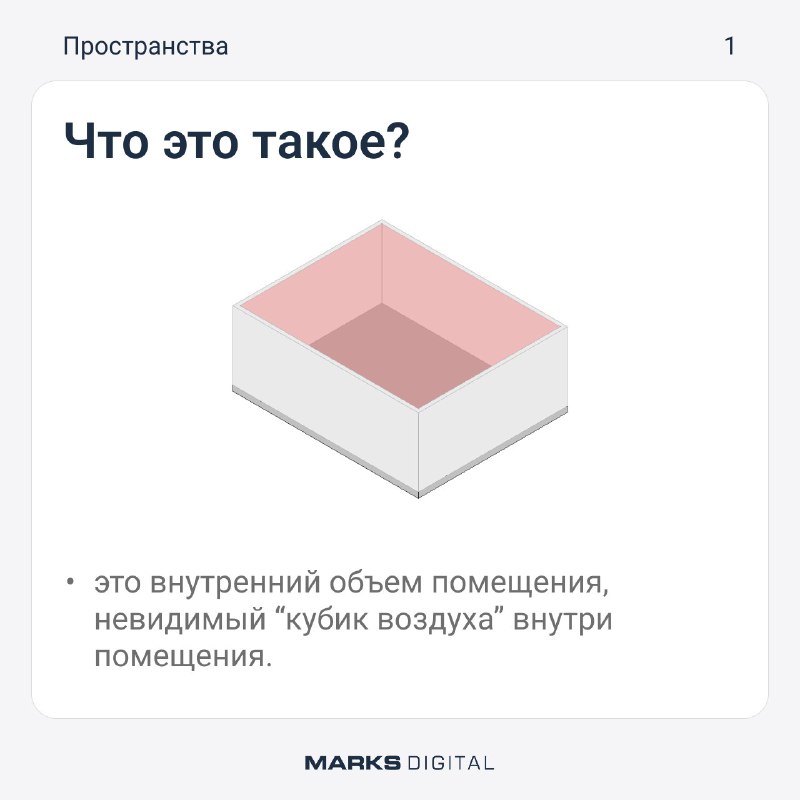

Пространство в Revit — это внутренний объем помещения, невидимый “кубик воздуха” внутри помещения.

❓Как это работает и зачем нужно?
1. Расчёт нагрузок: на основе пространств Revit вычисляет теплопотери, воздухообмен и другие ключевые параметры.
2. Пространства в Revit — это связующее звено между оборудованием и помещениями.

Вы можете:
- мгновенно определить, какое оборудование обслуживает каждое помещение;
- автоматически формировать ведомости и аналитические отчёты;
- контролировать корректность расстановки элементов ещё на этапе проектирования.

3. Быстрая актуализация данных - это мощный кейс!
С помощью связки Revit → DiRoots → Excel можно массово обновлять параметры оборудования.

💡 Практический пример работы с данными:
1. На основе помещений создаются пространства.
2. Формируются спецификации со всем инженерным оборудованием и его параметрами.
3. Через плагин DiRoots данные из спецификаций и свойств пространств выгружаются в Excel.
4. В заранее настроенных таблицах Excel производятся все необходимые инженерные расчеты.
5. Рассчитанные параметры массово загружаются в Revit-модель через плагин DiRoots.

Таким образом, при внесении изменений в АР можно быстро актуализировать расчет в Revit по данной цепочке.

⚠️ Важные правила для корректной работы:
1. Галочка «Граница помещения» у архитектурных моделей
2. Пространство должно находиться на том же уровне, что и соответствующее ему помещение. Иначе связь между ними разорвется.
3. Пространства могут ощутимо нагружать модель. Лучшая практика — размещать их в отдельном рабочем наборе и отключать его, когда они не нужны для визуальной работы.

#Revit

Генерируем 3D-модели из картинок с помощью ИИ

Продолжаем рассказывать про кейсы, которые можно применить в работе.

Загружаете изображение и через мгновение получаете готовую 3D-модель.

Инструмент от Tencent — Hunyuan3D-PolyGen.

Ключевые преимущества:

▫️ Генерация по изображению — достаточно всего одного снимка объекта с нескольких ракурсов.
▫️ Экспорт в нужном формате — скачивайте модель так, как вам удобно.
▫️ Контроль сложности — можно ограничить количество полигонов (граней) под свои задачи.
▫️ А ещё… это бесплатно! — 20 генераций в день 🎁

Подойдет для дизайнеров, геймдева и архитекторов.

А вы уже использовали ИИ для работы с 3D? Расскажите в комментариях! 👀

#ИИ #AI #Tencent #Hunyuan3D

🛠Управление цветом УГО в Revit - нюансы и способы.

При создании УГО с цветовой заливкой обычно, используется стандартная цветовая область любого оттенка. УГО в последствии целиком красится фильтром в шаблоне вида.

❓Но как быть, когда нужно оставить контуры УГО черными, а области раскрасить в другой цвет, имея при этом возможность в любой момент поменять этот цвет на другой?
(Обычная цветовая область не подходит. Через переопределение видимости/ графики цвет поменять не получится.)

⚡️Обходим это ограничение Revit-а:

1. Создаем подкатегорию типовых аннотаций, например "УГО_Штриховка";
2. Имитируем заливку с помощью линий. Располагаем их рядом с небольшим интервалом, подгоняя под форму УГО;
3. Загружаем УГО в семейство, семейство загружаем в модель

👆 Теперь в проекте при отключении "Тонких линий" созданная область будет имитировать сплошную цветовую заливку, цветом которой можно управлять в переопределении видимости/графики, либо через настройку стилей объектов во вкладке "Объекты аннотаций".

#Revit #Семейства
