MARKS DIGITAL

⚡️Электрические цепи в Revit: быстрый старт.

Создание электрических цепей в Revit автоматизирует маркировку групп, подключенных к электрической панели, а также помогает более наглядно проверить, какие приборы принадлежат той или иной группе.
Также, цепи необходимы для работы многих плагинов для проектирования электрических систем, таких как: EVA, MySchema, TeslaBim, R-Bim и другие.

📋 Основные шаги:
- Настройка системы (напряжение, тип сети)

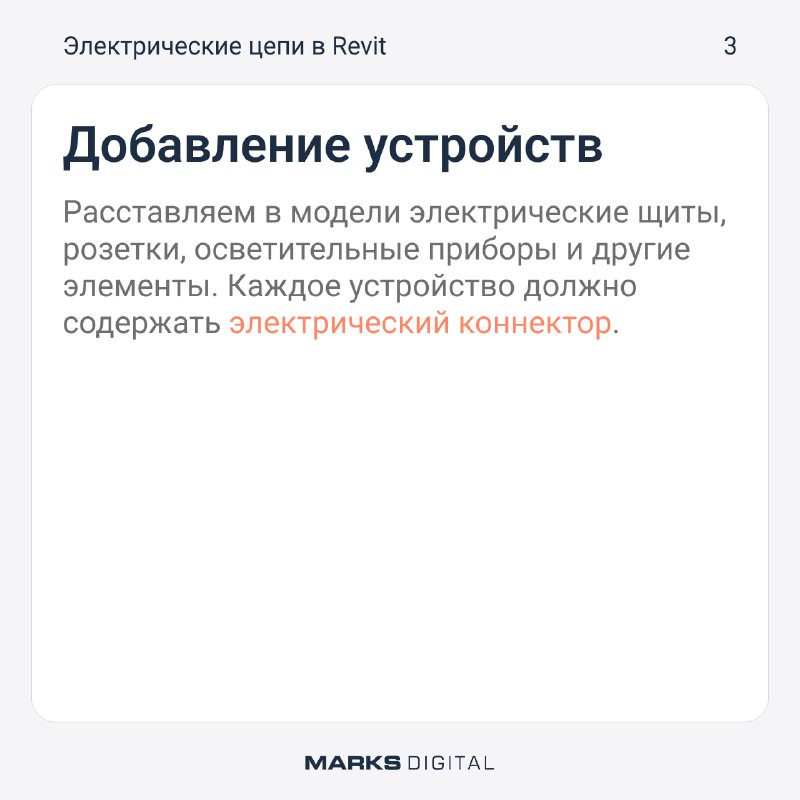

- Добавление устройств с электрическими коннекторами
- Настройка правил именования цепей
- Создание цепей через инструмент «Создание систем»
Преимущества:
✅ Быстрый поиск групп электропотребителей
✅ Фильтрация по номерам цепей
✅ Быстрая маркировка групп

Использование Revit повышает качество и скорость проектирования электрики. Попробуйте сами! 🚀✨

#Revit #ЭОМ #Цепи #Проектирование

❓ Скрипт Grasshopper тормозит, а вы не понимаете — из-за чего?
Найти узкое место в большом скрипте вручную — как искать иголку в стоге нодов.

📍 Решение — MetaHopper → Launch Bottleneck Navigator

🔍 Что делает плагин?
Находит компоненты, которые дольше всего считаются.
И показывает сколько времени уходит на просчёт конкретной ноды.

📋 Как использовать:

1. Установите MetaHopper
2. Откройте ваш скрипт
3. Выберите вкладку MetaHopper → Launch Bottleneck Navigator
4. Смотрите, какие ноды тормозят работу — и оптимизируйте их

✅ Плюсы:

+ Быстрое выявление проблемных мест
+ Работает даже в сложных скриптах
+ Помогает понять, где реально требуется оптимизация

🚀 Используйте Bottleneck Navigator, чтобы не гадать — а точно знать, где тормозит ваш Grasshopper-скрипт.

#Grasshopper

❓Как Navisworks определяет привязки к осям и уровням? Своя система привязок!

При проверке коллизий в Navisworks вы наверняка видели столбцы «Уровень» и «Пересечения сетки». Но задумывались, как программа определяет эти привязки?
Оказывается, Navisworks использует собственный алгоритм, и ключевую роль здесь играет «Активная сетка»!

🔍 Что такое «Активная сетка»?
Это выбранная система осей и уровней, по которой Navisworks «привязывает» элементы модели. Она включает:
- осевые линии (вертикальные/горизонтальные)
- точки их пересечения (узлы сетки)
При анализе коллизий программа находит ближайший узел сетки и указывает его в столбце «Пересечение осей».

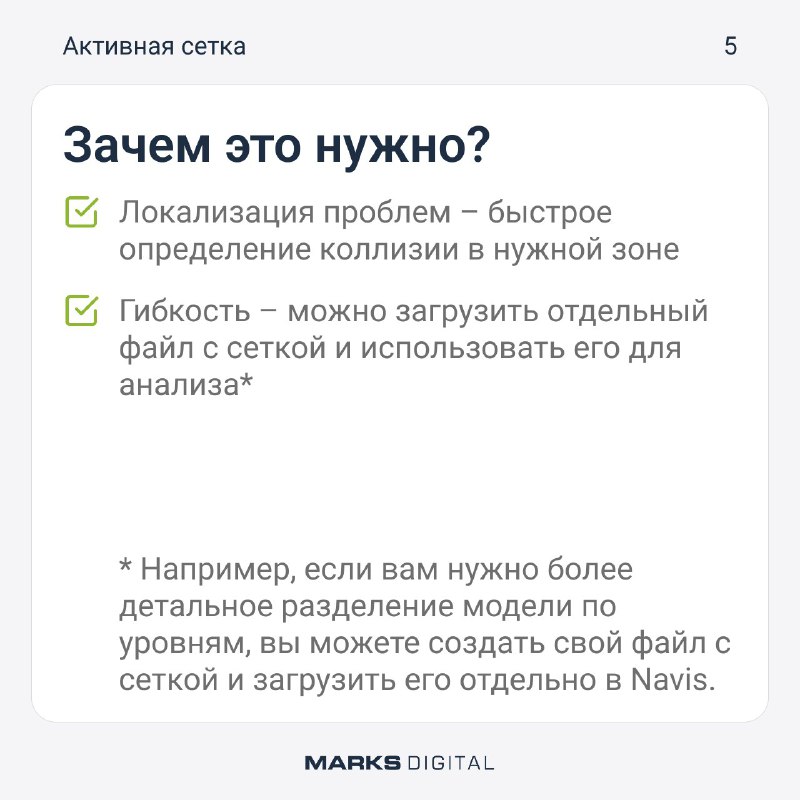

💡 Зачем это нужно?
✅ Локализация проблем – быстрое определение коллизии в нужной зоне.
✅ Гибкость – можно загрузить отдельный файл с сеткой и использовать его для анализа.

🛠 Как выбрать активную сетку?
1. Откройте «Вид» → «Сетки и уровни».
2. В выпадающем списке «Активная сетка» выберите нужный вариант.

#Navisworks

❓ Как и зачем избавиться от «монстра спагетти» в Grasshopper?

Вот 5 проверенных приёмов, которые помогут навести порядок в ваших скриптах:

1. Тонкие провода
✅ MetaHopper → Control Wire Display: массово изменить состояние проводов
❌ Ручная правка каждого провода утомительна

2. Логические блоки
✅ Группируйте ноды в рамки с подписями и цветами. Делайте входы слева, выходы — справа
❌ Без блоков скрипт превращается в хаос

3. Автовыравнивание
✅ SnappingGecko: ноды прилипают по краям и центрам, идеально выравниваются
❌ Достичь чёткого выравнивания вручную — почти нереально

4. Кластеры
✅ Сворачивайте повторяющиеся фрагменты и быстро множьте их копии
❌ Без кластеров холст быстро захламляется

5. Excel-импорт
✅ Импортируйте столбец данных вместо десятков слайдеров и панелей: компактно, удобно, редактируемо
❌ Ручной ввод занимает время и повышает риск ошибок

🚀 Используйте эти приёмы — и ваш Grasshopper-скрипт станет чистым, читаемым и поддерживаемым!

#Grasshopper #Rhinoceros
