MARKS DIGITAL

🛠"Ручки" в Revit - элементы в виде синих треугольников, которые управляют геометрией семейства.

❓Когда появляются ручки у семейства в проекте?
- Привязка геометрии семейства к опорным плоскостям имеющими значение параметра "Связь" отличное от значения "Нет".
- Расстояние между этими плоскостями регулируется параметром длины по экземпляру.

❓ Как избавиться от ручек?
- Изменить у опорной плоскости значение параметра "Связь" на "Нет".

❓ Можно ли включать/отключать видимость ручки?
- В стандартном функционале Revit-а - нет.

👆 Обходим ограничение Revit-а:

Регулируем видимость ручки.

1. Выставляем у опорной плоскости к которой привязана геометрия и к которой проставлен размер связанный с параметром длины по экземпляру значение параметра Связь равное "Нет".
2. Создаём символическую линию в подкатегории <Невидимые линии>. Данная категория выбирается для того, что бы символическая линия не была видна на видах в проекте.
3. Ставим к данной символической линии размер и связываем его с тем же параметром длины по экземпляру, который регулирует положение опорной плоскости из пункта 1
4. Создаём параметр по экземпляру типа "Да/Нет".
5. Связываем видимость символической линии с этим параметром.

⚡️ Теперь в проекте при включении/отключении галки у семейства будет появляться и отключаться видимость ручки.

#Revit #семейства

Скрипт Grasshopper, чтобы вы могли сделать свою уникальную ёлочку🎄

🎄 Друзья, поздравляем вас с наступающим Новым годом! 🎁

Пусть технологии продолжают служить инструментом, который делает нашу работу продуктивнее, процессы прозрачнее, а результаты впечатляющими.

Желаем вам в новом году бесшовной интеграции идей в реальность, успешных запусков без ошибок, данных, которые всегда работают на вас!

Спасибо, что вы с нами!

Впереди ещё больше интересного — будем развиваться вместе.
Счастливого Нового года и продуктивных дней в 2025-м! 🎇

❓Устали от огромного количества проверок моделей IFC? Устали заполнять чек-листы и просматривать элементы вручную?

✅Проверяем модели IFC автоматически с помощью плагина Blender BIM (Bonsai) и редактора по созданию IDS.

1. Создаем необходимые требования в редакторе IDS.

Для тех кто параллельно будет исправлять модель:

2. Загружаем файл IFC в Blender.
3. Кликаем на вкладку "Quality and Coordination", выбираем функцию "IFC Tester".
4. Cтавим галочки ☑️ "Load from Memory"
☑️ "Generate HTML report"
5. Выбираем файл проверки IDS.
6. Кликаем заветную кнопку "Execute Ifc Tester"

Для тех кто делегирует правки:

2. Открываем Blender
3. Кликаем на вкладку "Quality and Coordination", выбираем функцию "IFC Tester".
4. Cтавим галочку ☑️ "Load from Memory"
5. Выбираем файл модели и файл IDS
6. Кликаем заветную кнопку "Execute Ifc Tester"

⚡️Файл проверен, отчет выгружен, все прозрачно и понятно!

#BIM #IFC #IDS #BlenderBIM #Bonsai

👆При проектировании уникальных объектов приходится решать задачи обработки и конвертации геометрии для использования в Revit

Для туристическо-рекреационного и просветительского комплекса АМАР (https://amar-park.ru) проектируется уникальный арт-объект "Череп мамонта".

Геометрия объекта была сформирована как результат обработки облака точек, полученного в результате лазерного 3D сканирования скульптуры. Автором скульптуры является Даши Намдаков (https://dashi-art.com).

❗️Огромное количество полигонов (более 6 миллионов) не позволило использовать объект в Revit напрямую.

⚡️После обработки и оптимизации в программе Rhinoceros 3D с использованием функций Reduce Mesh и QuadRemesh геометрия стала пригодна для использования в Revit.

🚶Обратите внимание, что на видео есть фигуры людей. Так будет понятен масштаб арт-объекта.

#Revit #Rhinoceros3D

❓В вашем ПО отсутствует маппинг классов IFC, но есть необходимость в прохождении экспертизы?

✅Решаем проблему маппинга с помощью плагина Blender BIM (Bonsai).

1. Выбираем все элементы, которым необходимо изменить класс.
2. Во вкладке "ObjectInformation", в разделе "ObjectMetadata" проваливаемся в список классов и выбираем необходимый.

⚡️Необходимые классы назначены!

#BIM #IFC #BlenderBIM #Bonsai

❓Экспертиза просит изменить структуру IFC, а ПО для проектировщика не обладает таким функционалом?

✅Решаем проблему с помощью плагина Blender BIM (Bonsai).

1. Выберите вкладку "Добавить", пункт "Пустышка", элемент "Стрелки".
2. Для добавленных "Стрелок" во вкладке "Object Metadata" выберите необходимый класс структуры IFC.
3. Организуйте добавленные элементы по предъявленным требованиям.

⚡️Модель с корректной структурой готова!

#BIM #IFC #BlenderBIM #Bonsai

❓Нужно объединить несколько IFC файлов, полученных из разных программ в один?

✅Делаем это с помощью плагина Blender BIM (Bonsai).

1. Выберите вкладку "Quality and Condition", пункт "Заплатка", команду "Merge Project"
2. Укажите пути к файлам.
3. Нажмите на "Execute IFCPatch".

⚡️Объединенная модель готова!

#IFC #BlenderBIM #Bonsai

⚡️Обходим ограничения Revit.

Типовая аннотация на 3D виде.

1. Включите подрезку 3D вида на трехмерном виде.
2. Разместите семейство типовой аннотации на плане, фасаде, разрезе или чертежном виде.
3. Скопируйте семейство типовой аннотации в буфер.
4. Вставьте семейство типовой аннотации из буфера.

#Revit

🛠 При разработке семейств Revit часто возникают ситуации когда необходимо задать фиксированное значение тому или иному параметру.

И если установка фиксированного значения для числовых параметров не вызывает проблем, то для параметра вида "Да/Нет" решение не такое явное.

👆 Для установки фиксированного значения пропишите в столбце "Формула" выражение попадающее под определение "Да" либо "Нет".

Например:
- для "Да": 1=1
- для "Нет": 1=2

#Revit #cемейства

⭐️ Продолжаем погружение в мир pyRevit с MARKS Digital

💬 Новая порция обучающих статей уже доступна! На этот раз мы делимся знаниями, которые помогут вам глубже понять и настроить pyRevit под свои задачи.

⚙️ Вас ждут:

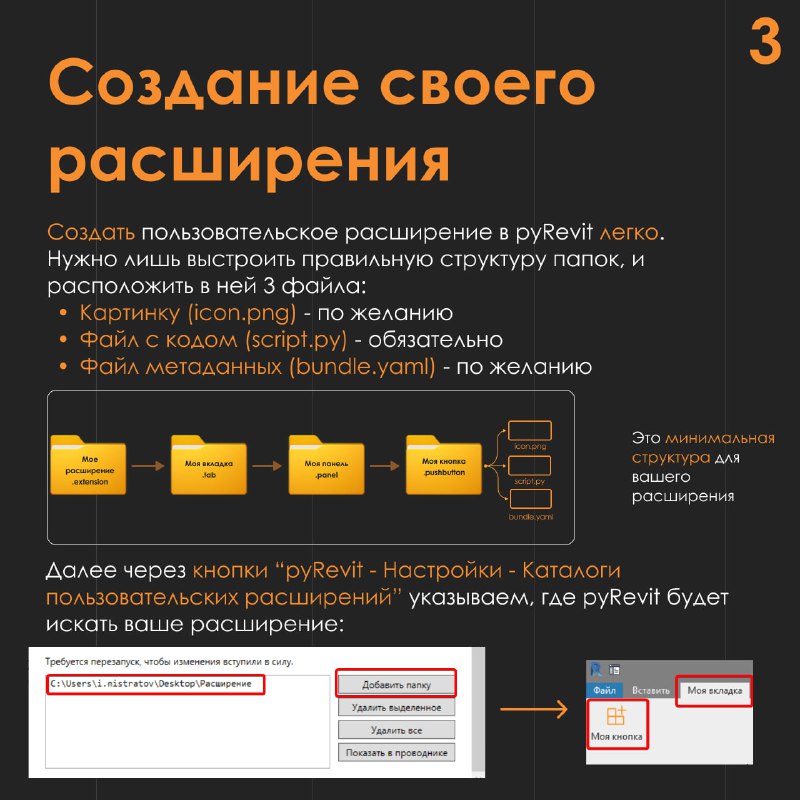

⏺Подключение своего расширения — добавьте новые возможности в pyRevit.
⏺Пишем первый скрипт — начнем с простого, но полезного кода.
⏺Типы кнопок — узнайте, как создавать и настраивать кнопки для удобства работы.

👀Читайте статьи по ссылке и переходите к новым шагам на пути к автоматизации

👆Комплекс Autodesk Interoperability Tools не часто упоминается в различных статьях и обзорах. Однако, данный комплекс имеет в своем составе ряд полезных утилит, которые могут сильно облегчить и автоматизировать такую затратную по времени задачу, как проверка на соответствие информационным требованиям заказчика (EIR) в части заполнения параметров у элементов модели.

🤖 Речь о Autodesk Model Checker.

Пользователи могут настраивать правила проверки в зависимости от своих требований. Это даёт возможность адаптировать проверку под конкретные стандарты. Написание наборов проверки в конфигураторе проверок (Autodesk Model Checker Configurator для Revit) является простым и интуитивно понятным процессом. Конфигуратор позволяет создавать иерархически структурированные наборы в соответствии с таблицами LOEi из стандартов заказчика.

⚙️ Процесс проверки моделей так же адаптивен. Пользователь может запускать как проверку одного файла, так и группы файлов. Проверять на все требования в наборе проверок, либо на какие-то конкретные.

📄 После того как проверка завершена, Autodesk Model Checker генерирует подробный отчёт. Эти отчёты можно экспортировать в такие форматы, как Excel или HTML, что делает их удобными для передачи и дальнейшего анализа.

👍 В MARKS DIGITAL Autodesk Model Checker для Revit используется совместно с инструментом собственной разработки - MARKS Model Checker. Два инструмента дополняют друг друга, и позволяют автоматизировать рутинные задачи проверки и минимизировать риск человеческих ошибок. Такая автоматизация становится неотъемлемой частью обеспечения качества информационных моделей.

📣Новости Marks Digital

✈️ Мы запустили серию обучающих статей, созданных нашими BIM-координаторами.
Будем делиться знаниями, которые облегчат ваши шаги в автоматизации.

😍Вас ждут:

Инструкции по работе с pyRevit
Практические советы по автоматизации рутинных задач
Простые объяснения сложных процессов

⬇️Узнайте больше по ссылке и начните улучшать свои навыки уже сегодня

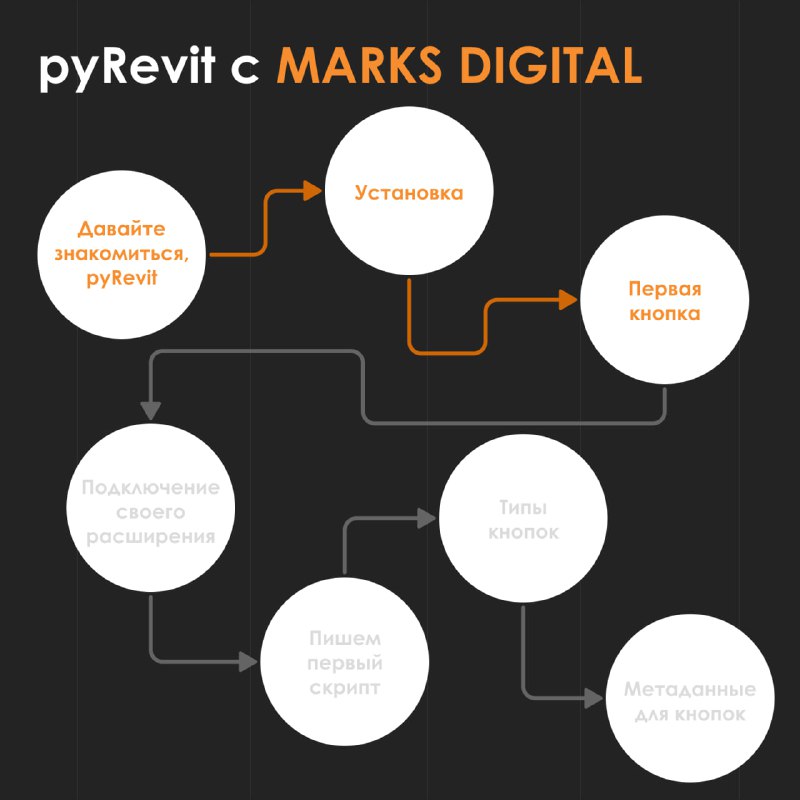

⏺Давайте знакомиться, pyRevit
⏺Установка
⏺Первая кнопка

Скоро выйдут новые статьи. Не пропустите.

✔️Автоматизация с pyRevit:
Ускорьте работу и освободите время для творчества

pyRevit — это мощный инструмент для автоматизации работы в Autodesk Revit, который значительно упрощает и ускоряет многие рутинные задачи, предоставляя доступ к Revit API через Python. В отличие от визуального программирования в Dynamo, где каждый процесс представлен набором нодов, pyRevit позволяет писать полноценные скрипты на Python, что значительно увеличивает гибкость и производительность. PyRevit встроен в интерфейс Revit, позволяя пользователям легко создавать собственные инструменты и автоматизировать любые процессы.

💭 Преимущества pyRevit:

⏺Скорость.
Одним из главных преимуществ pyRevit является скорость выполнения задач.
Для сравнения: в Dynamo выполнение сложных алгоритмов, связанных с обработкой параметров, может занимать значительное время из-за обилия нодов и ограничения визуального программирования.
В pyRevit такие же задачи решаются на Python в 5-10 раз быстрее.

⏺Работа с несколькими документами.
Кроме того, pyRevit позволяет работать с несколькими Revit-документами одновременно, что значительно упрощает взаимодействие с большими проектами и координацию между различными моделями.

⏺Расширяемость
Поддержка пользовательских расширений.
Это значит, что вы можете создавать свои собственные панели и инструменты, адаптированные под ваши нужды и нужды вашей команды. PyRevit позволяет добавлять новые вкладки на ленту инструментов, размещать там кастомные кнопки, которые будут запускать ваши Python-скрипты.

Пример такого пользовательского расширения — вкладка MARKS-ПРОЧЕЕ.
(Часть функционала показана на картинке 7)
Вкладка упрощает работу с параметрами и автоматизирует рутинные процессы

⏺Сообщество и документация.
Авторы pyRevit подготовили подробную и расширенную документацию, которая охватывает все аспекты использования плагина — от установки до создания собственных расширений. Также плагин поддерживается активным сообществом разработчиков и пользователей, которые постоянно делятся новыми идеями, скриптами и решениями. Сообщество помогает новичкам быстро освоить инструмент, а опытные пользователи находят поддержку и вдохновение для создания новых решений.

💭Как установить pyRevit
Для установки необходимо:

⏺Загрузить pyRevit с GitHub
⏺Запустить установщик

Теперь вы можете начать использовать встроенные инструменты или создавать свои собственные скрипты.

💰Присоединяйтесь к изучению pyRevit вместе с MARKS DIGITAL
В ближайшее время мы опубликуем доступ к нашим статьям по работе с pyRevit.
В них мы разберем все важные аспекты и особенности работы, научимся создавать вкладки, настраивать их и подключать библиотеки, разберем реальные примеры работ.
