🔥 Huawei хочет обойти санкции не нанометрами, а задержками в чипе

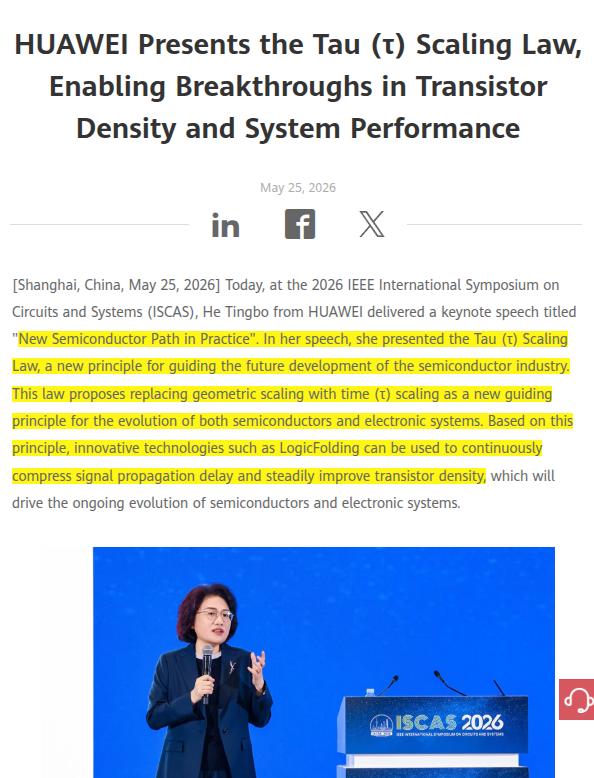

Huawei представила Tau Scaling Law - подход, который должен ускорять чипы не только за счёт уменьшения транзисторов, а за счёт сокращения времени прохождения сигнала внутри схемы.

Идея простая: если нельзя быстро догнать TSMC и Intel по литографии, нужно выжимать больше из архитектуры, трассировки, памяти, interconnect и софта. Меньше лишнего пути для сигнала - меньше задержка, выше плотность и эффективность.

Ключевая техника называется LogicFolding. Связанные логические блоки размещают ближе друг к другу, укорачивают критические провода, снижают сопротивление и паразитную ёмкость. Это даёт прирост без полноценного скачка на новый техпроцесс.

Huawei утверждает, что за последние шесть лет уже спроектировала и массово выпустила 381 чип с этим подходом, а будущие Kirin осенью 2026 года станут первым крупным тестом LogicFolding.

Самая громкая заявка - к 2031 году выйти на плотность уровня 14Å, то есть примерно 1,4 нм, без прямой зависимости от классического shrink.

Звучит амбициозно, но контекст важен: после санкций Huawei фактически вынуждена искать обходные инженерные пути. Если доступ к лучшей литографии ограничен, приходится оптимизировать всё остальное - от транзистора и схемы до системной шины и планировщика.

Это не отменяет физику и не делает Huawei новым TSMC завтра. Но показывает, куда может сдвинуться гонка чипов: не только «у кого меньше нанометры», а «кто лучше сокращает задержки по всему стеку».
