Реверсивный инженеринг в деле 👨‍💻

Часто бывает так, что из двух симметричных деталей остается одна.
Задача - изготовить деталь зеркально отраженную от той, что есть 🪞

Реверсивный инженеринг основан на создании точной копии модели и зеркальным отражении ее по одной из плоскости

В данном случае, воздушная форсунка - довольно непростая модель, обусловленная требуемым допуском модели ⚙️ и высокой детализацией 🔼

Высокую точность модели обеспечило 3D-сканирование (точность 0.01мм), а итоговую печать методом SLA с использованием премиум материалов позволило изготовить деталь заводского качества 👍

SLA печать - лазерная стереолитография - это технология 3D-печати, основанная на послойном отверждении жидкого материала под действием лазерного луча.
В качестве жидкого материала выступает фотополимерная смола ABS от компании HARZLab, а в качестве луча используется ультрафиолетовое излучение. При попадании УФ-луча на такую смолу происходит полимеризация, где она переходит из жидкого в твердое состояние ℹ️

А так как время перехода из жидкого в твердое состояние не велико, хоть и слой всего 50 микрон (0.05мм), общее время печати получается в разы меньше, по сравнению с FFF(FDM) печатью, с еще более лучшим качеством и высокой детализацией.

Благодаря использованию материалов премиум качества, данная деталь выходит очень прочной и монолитной, выдерживающей высокие нагрузки, перепады температур и использование в условиях агрессивной среды 🌧

Материал ABS от HARZLab 😮
Высота слоя 0.05 мм 📐
Время печати 3 часа 47 минут 🔜

‼️подписывайтесь‼️
ВКонтакте 📱
YouTube 📱
Telegram 📱

Цевье и накладка на магазин для помпового ружья БЕКАС-12 🔫🔫

Внешний вид решает многое.
При проектировании данного комплекта учитывались ошибки и недочеты предыдущей модели, о которой писалось ранее. Тогда еще первые пробы были изготовлены из более тяжелого материала PetG.
В данном варианте комплект изготовлен из наполненного стекловолокном ABS - легким и прочным композитным материалом, выдерживающим падения и ударные нагрузки.

На самом деле напечатан данный экземпляр еще два месяца назад ⏪
Всё это время проводили окопные ходовые испытания на прочность. Конечно, данный материал не лучший выбор, но если отталкиваться от требований легкости - лучше нет.

В дальнейшем данный вариант будет изготавливаться из более прочного полиамида-6 от всё той же компании REC3d, если конечно мне не дадут на пробу более лучший вариант материала

❗️И да, внешний вид решает, но самое главное решает стрелок 🎯 🔫

Материал ABS от @Rec3d_company
Температура печати 265С 🌡️
Высота слоя 0.2мм 📐
Время печати комплекта 14 часов 🔜

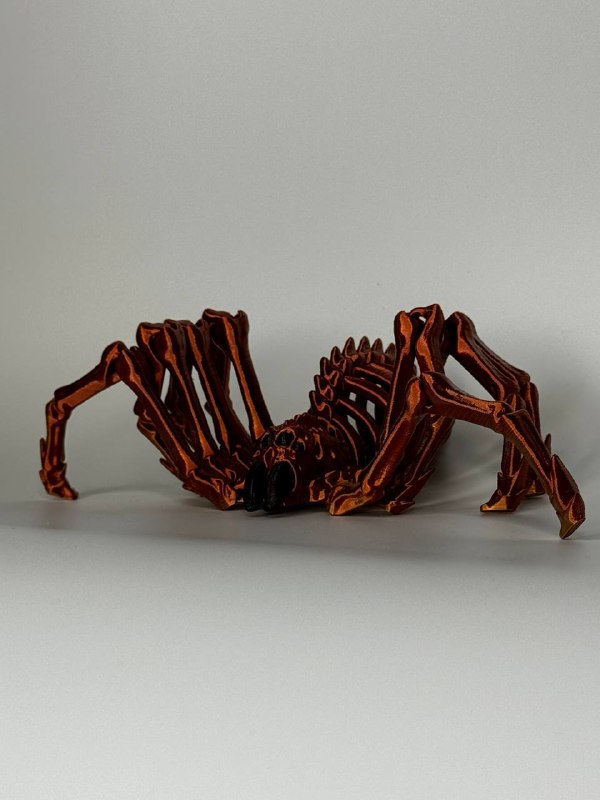

Реалистичный паук-скелетон 🕷

Чем дальше углубляешься в 3D сферу печати, проектирования, фрезеровки и обработки - удивляешься, насколько реалистичным может оказаться итоговый результат 🕸

А таким пауком можно напугать кого угодно 👻
Но какой красивый результат, неправда-ли? 👍

Материал PLA
Температура печати 210С 🌡️
Высота слоя 0.15мм 📐
Время печати 8 часов ⌛

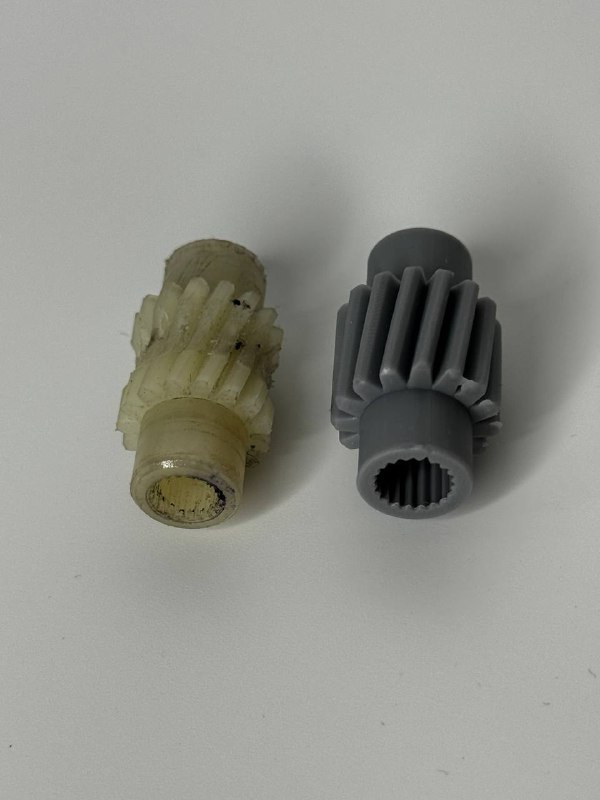

Шестеренки ⚙️

Помимо печати методом FFF(FDM), где бегает горячее сопло и протягивает километры тонких дорожек пластика, существует и другой метод печати, основанный на полимеризации молекул вещества и переводящего из жидкого состояния смолы в твердый материал. Такой метод печати называется SLA (stereolithography apparatus) - послойная фотополимеризация смолы 🫙

Смола, находящаяся в ванне с прозрачным дном, полимеризуется благодаря УФ-лучам, которые подаются разными методами, например, от экрана
Смола затвердевает на платформе, которая послойно постепенно поднимается
Высота слоя достигает 0.01мм, а благодаря высокому разрешению экрана позволяет достичь высокой детализации и качества детали без обработки

Материал ABS от HARZ Labs 🧪
Высота слоя 0.05мм 📐
Время вытягивания из смолы 1 час за все детали ⏳
