CTech5

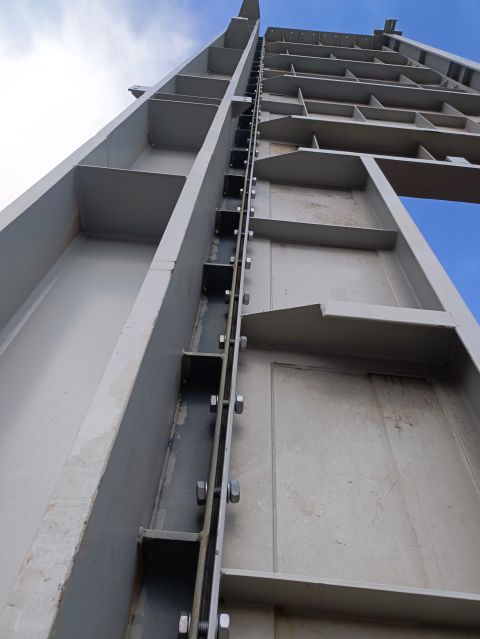

✅ The Beauty of Steel Structures...

✨ زیبایی سازه‌های فولادی...
📝 Upendra Yadav
@CTech5

پیرو پست قبل مربوط به عایق کاری
💥در این پست به ادامه عملیات عایق کاری بعد از اتمام نماسازی جانپناه و محافظت از کانال های کولر و در نظر گرفتن ارتفاع استاندارد جانپناه در زمان شیب بندی بام اشاره شد.

@CTech5

✳️ نکته اجرایی هنگام اجرای عایق رطوبتی

💥میزان حرارت هنگام اجرای ایزوگام چقدر باشه و چطور تشخیص بدیم؟
@omrany
@CTech5

🔴 عدم تناسب بولت اجرا شده با سازه و اشتباه فنی در اجرای آن
@omrany
@CTech5

چرا حفاظت پل در برابر آب‌شستگی (Scour) اهمیت دارد؟ 🌉
در ۲۸ و ۲۹ آگوست ۲۰۲۶، دو پل اصلی در شهر تارلاک فیلیپین طی حدود ۲۰ ساعت فرو ریختند.
بر اساس گزارش‌های اولیه، آب‌شستگی پایه پل (Pier Scour) و برخورد آوار از عوامل اصلی شکست پل نخست بوده‌اند.
🌧 بارندگی شدید و افزایش جریان رودخانه باعث فرسایش بستر و شسته‌شدن خاک اطراف پایه بتنی شد و در نهایت بخشی از پل بدون تکیه‌گاه کافی باقی ماند.
⚠️ خطر آب‌شستگی این است که بخش بحرانی آسیب زیر سطح آب رخ می‌دهد، در حالی که سازه در ظاهر سالم به نظر می‌رسد.
برای کاهش این خطر باید موارد زیر از مرحله طراحی در نظر گرفته شوند:
🔹 تحلیل هیدرولوژیکی و هیدرولیکی
🔹 تعیین عمق حداکثر آب‌شستگی
🔹 اجرای فونداسیون پایین‌تر از تراز آب‌شستگی بحرانی
🔹 حفاظت بستر اطراف پایه با Riprap، گابیون و سایر روش‌ها
🔹 بازرسی‌های دوره‌ای زیرآبی و پایش بستر رودخانه

آب‌شستگی می‌تواند بدون ایجاد نشانه‌های واضح در سازه، پایداری پل را به خطر بیندازد؛ بنابراین باید از مرحله طراحی تا بهره‌برداری به‌طور جدی مدیریت شود.

📝Beomsoo Park
@CTech5

💢 یک سازه فولادی می‌تواند کاملاً بی‌نقص ساخته شده باشد؛ اما برای لیفت و جابه‌جایی مناسب نباشد.
در ساخت سازه‌های سنگین، فقط وزن سازه مهم نیست. باید از ابتدا موارد زیر بررسی شوند:
🔹 وزن واقعی و مرکز ثقل
🔹 نقاط لیفت و ظرفیت آن‌ها
🔹 دسترسی اسلینگ و شگل
🔹 کلیرنس هنگام لیفت
🔹 امکان چرخش و جابه‌جایی
روند صحیح:
طراحی → ساخت → بررسی وزن و COG → برنامه لیفت → جابه‌جایی → بازرسی → بسته‌بندی و ارسال
هدف، فقط ساخت یک سازه مقاوم نیست؛ بلکه ساخت مجموعه‌ای است که ایمن و عملی قابل جابه‌جایی و حمل باشد.
📌 یک سؤال مهم از سازنده:
«مجموعه تکمیل‌شده را چگونه داخل کارخانه لیفت و جابه‌جا می‌کنید؟»
پاسخ این سؤال می‌تواند نشان‌دهنده میزان بلوغ فرآیند تولید باشد.
📝 Steel Fabrication India | Structural Steel & PEB Experts
@CTech5

⛰ تأثیر گسل‌ها بر گسیختگی گوه‌ای
دیواره‌ای که بر اساس مجموعه‌درزه‌های اصلی پایدار به نظر می‌رسد، ممکن است با وجود یک گسل مستعد گسیختگی گوه‌ای شود.
🔹 گسل چگونه شرایط را تغییر می‌دهد؟
گسل می‌تواند با درزه‌ها تقاطع پیدا کرده و گوه‌ای با هندسه سینماتیکی مناسب ایجاد کند؛ گوه‌ای که در بررسی صرفِ مجموعه‌درزه‌ها دیده نمی‌شود.
همچنین گُوژ، پرشدگی رسی و سطوح صیقلی معمولاً باعث کاهش مقاومت برشی سطح گسل می‌شوند.
🔹 Fault Drag؛ تغییر جهت درزه‌ها
حرکت گسل می‌تواند باعث چرخش و خم‌شدگی درزه‌ها و لایه‌بندی در اطراف آن شود. در نتیجه، ناپیوستگی‌های نسبتاً پایدار ممکن است در ناحیه مجاور گسل به وضعیتی برسند که Daylight کرده و مسیر گسیختگی را فراهم کنند.
📌 نکته مهندسی:
در تحلیل پایداری، گسل‌ها و ناحیه Fault Drag باید به‌صورت مستقل از مجموعه‌درزه‌های اصلی بررسی شوند؛ شامل جهت‌گیری، تداوم، پرشدگی و مقاومت سطح گسل.
گاهی هندسه کنترل‌کننده گسیختگی، نه در مجموعه‌درزه‌های غالب، بلکه دقیقاً در اطراف گسل پنهان است.
📝 Tom Lynch
@CTech5

🔹 اجرای آرماتور به‌صورت رول؛ به‌جای بستن هزاران میلگرد
آیا می‌توان فرآیند اجرای آرماتور را از یک فعالیت پرزحمت کارگاهی به یک فرآیند صنعتی تبدیل کرد؟
فناوری BAMTEC® از شبکه‌های پیش‌ساخته آرماتور استفاده می‌کند که مطابق با طراحی سازه در کارخانه تولید شده، به محل پروژه منتقل و سپس به‌صورت رول در محل موردنظر پهن می‌شوند.
در فونداسیون‌های بزرگ صنعتی، این روش می‌تواند میزان جابه‌جایی، تنظیم و بستن تک‌تک میلگردها در محل پروژه را به‌طور قابل‌توجهی کاهش دهد.
مزیت این فناوری فقط افزایش سرعت اجرا نیست؛ بلکه تولید کارخانه‌ای و کنترل‌شده آرماتورها می‌تواند یکنواختی و دقت اجرای شبکه آرماتور را بهبود دهد و با کاهش نیاز به نیروی انسانی، زمان آماده‌سازی آرماتوربندی پیش از بتن‌ریزی را کوتاه‌تر کند.
با افزایش محدودیت نیروی کار ماهر در صنعت ساخت، فناوری‌هایی مانند BAMTEC نشان می‌دهند که با انتقال بخش بیشتری از عملیات اجرایی از کارگاه به محیط کنترل‌شده کارخانه، می‌توان بهره‌وری ساخت را افزایش داد.
📌 منبع: BAMTEC® Reinforcement Technology
@CTech5

🔵 بتن‌ریزی ستون
✅ تعبیه بازشو و ریختن بتن از ارتفاع پایین‌تر برای حفظ دانه بندی بتن و همچنین بهتر انجام دادن ویبره

@omrany
@CTech5

✅ مفهوم همبندی در استراکچر فلزی جهت هم پتانسیل کردن سازه و حفظ ارتباط الکتریکی مجموعه استراکچر با سیستم زمین(ارت)

@omrany
@CTech5

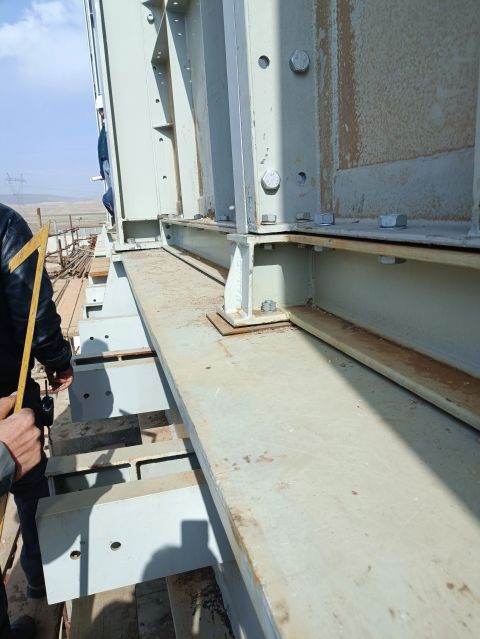

🏗 اهمیت رعایت تلرانس‌های ساخت در سازه‌های فولادی
یکی از مهم‌ترین الزامات در ساخت سازه‌های فولادی، رعایت تلرانس‌های مجاز ساخت قطعات فولادی است.
باید اطمینان حاصل شود که هر قطعه، هم به ‌صورت مستقل و هم پس از نصب در کنار سایر قطعات، در محدوده تلرانس‌های مجاز ساخت قرار دارد.
⚠️ این موضوع به ‌ویژه در سازه‌ها و تجهیزات حرارتی مانند بویلرها، گرم‌کن‌ها و کوره‌ها اهمیت زیادی دارد؛ زیرا وجود فاصله‌های ناخواسته بین قطعات می‌تواند عملکرد و ایمنی مجموعه را تحت تأثیر قرار دهد.
📌 دقت در ساخت و مونتاژ، نقش مهمی در تضمین کیفیت، عملکرد صحیح و ایمنی سازه‌ها و تجهیزات صنعتی دارد.
📝 Mohammad Hossein Cheraghi
@CTech5
