Основные причины поломок мастер-пульта и ретранслятора #НСУ 2.0:

1) при сильных ударах отрываются дроссели L1, L2, реже отрывается видеопередатчик, ломаются кнопки ( после ремонта фиксируем термоклеем + все разьёмы и кнопки ).

2) загрязнение контактов разьёмов (периодически чистим ).

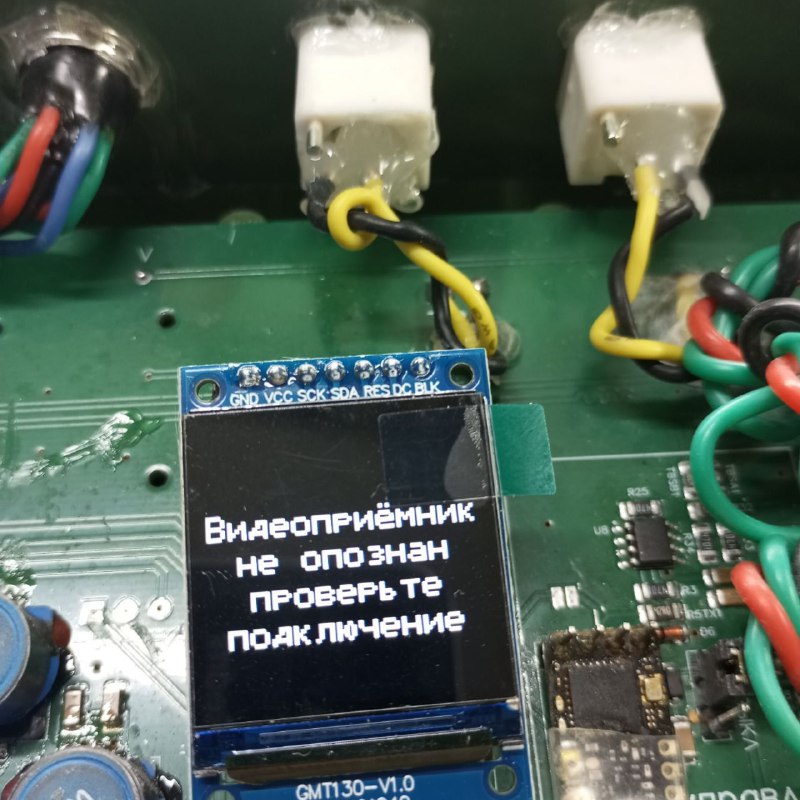

При подключении к ретранслятору появляется надпись "видеоприёмник не опознан".

Если ретранслятор исправен и подключенные кабели исправны, смотрим #мастерпульт.

Проверяем резисторы по 47 Ом и микросхемы MAX 485, заменяем неисправные.

На контактах 1,4 и 8 микросхемы ( MAX 485 под ESP 32) относительно 5го контакта должно быть +5 вольт.

На контактах 6 и 7 должно быть + 2 вольта.

Замеры делаем со снятым ESP 32, ретренслятор можно не подключать.

Микросхема в цепи TBS:

контакты 1,2,3,8  по +3 вольта

контакты 4,6,7 по + 2 вольта
относитольно 5го контакта.

Замеры проводились на исправном НСУ.

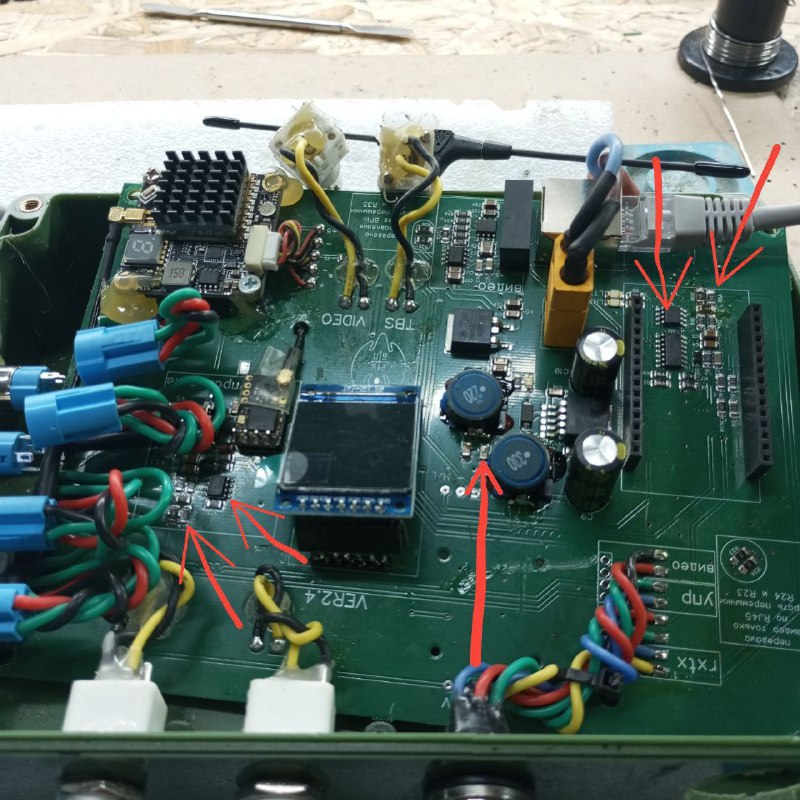

Всё указано на фото стрелками.

Крайнее фото - вид после замены микросхемы MAX 485, которая находится под ESP 32.
