Мина противотранспортная сбрасывемая с БПЛА, поражение основано на принципе ударного ядра, датчик цели магнитный, в качестве него выступает плата "джоник".
Ударное ядро один из вариантов кумулятивных боеприпасов, отличающийся поражающими факторами, у ударного ядра основной поражающий фактор ударное ядро из облицовки формирующееся при взрыве, детально о УЯ можете почитать в интернете)
В отличие от кумулятивной струи, сохраняющей относительную бронепробиваемость на длине в десятки первоначальных диаметров заряда, ударное ядро сохраняет свою скорость на расстоянии порядка тысячи первоначальных диаметров заряда.
Известные на текущий момент ТТХ:
Диаметр - ~100мм
Высота- ~65мм
Вес - точно не известен предположительно -2.5-3кг
Датчик цели - магнитометр, акселерометр (срабатывание на приближение металла, изменение магнитного поля, измерение положения мины в пространстве)
Детонатор - ЭД подключённый к плате инициации.
Взрывчатое вещество - литое, предположительно морская смесь или другие на основе гексогена.
Масса ВВ- точно не известна, предположительно 1-1.5 кг.
Наличие механизма неизвлекаемости - да
Наличие механизма не обезвреживаемости - нет (но пробовать не стоит, сработает от малейшего движения).
Время дальнего взведения -программируемое, возможно варианты от 3 до 60 минут (и даже больше, это те которые попадали)
Время боевой работы- программируемое, встречались меньше 24 часов, 24 часа, 14,30 и 60 суток.

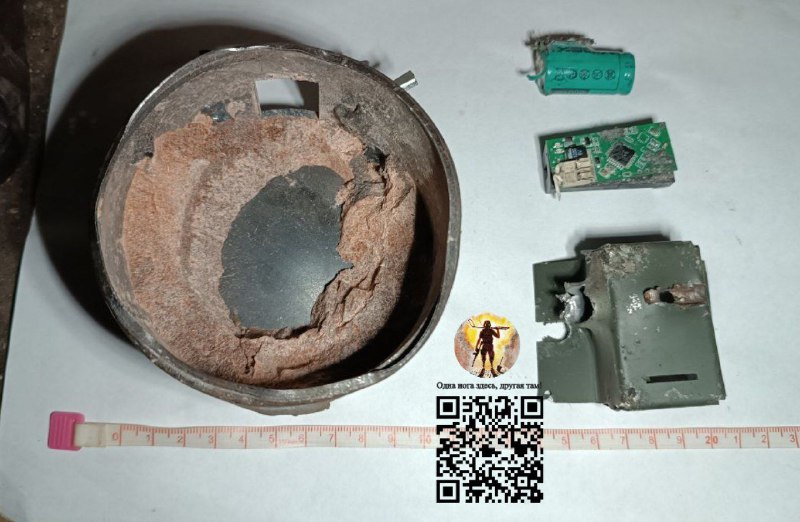

Мина состоит из металлического корпуса диаметром около 100мм, с креплением для сброса с БПЛА. сбоку в корпусе прорезь для платы инициации, она находится у печатном корпусе без маркировок,сверху закрыта металлической крышкой закреплённой на корпусе, в крышке есть прорезь для чеки при вытягивании которой включается механизм дальнего взведения мины. К колодке платы управления подключен электродетонатор ЭД(ЭДП), вставленный в заряд мины.
Из-за закрытия платы инициации металлической крышкой, снижена чувствительность, точных данных нет, предположительно срабатывает при нахождении большого объёма металла над ней (проезжающая машина, бронетехника, танк), в отличии от других изделий с джониками, которые срабатывали на машину около метра.
Заряд мины залит в корпусе, предположительно морская смесь, 1-1.5 кг.
гексоген 57 %, тротил 19 %, алюминий 17 %, церезин 7 %
Облицовка заряда обеспечивающая формирование ударного ядра предположительно медная, данных о её параметрах пока нет.
Данные мины противник использует для минирования автомобильных дорог, маршрутов движения, путей снабжения, и железных дорог в тылу наших войск. Мины сбрасываются в ночное время с крупных БПЛА типа "баба яга", применения с БПЛА самолётного типа небыло замечено, но возможно.
При нахождении уничтожать накладным зарядом 400 грамм тротила уложенным рядом с сапёрной удочки (палки), с дрона, расстрелом в СИБЗ из укрытия, или сдёргиванием с месте кошкой, НАТАСКИВАНИЕМ кошки на мину из-за укрытия.
Фото похожих мин ранее найденных коллегами - ссылка, ссылка, ссылка
Огромное спасибо коллегам за обезвреженную мину и фото!
