DM19

Немецкий
9-килограммовый режущий кумулятивный заряд DM19. (SCHNEIDLADUNG 9 kg, DM19).

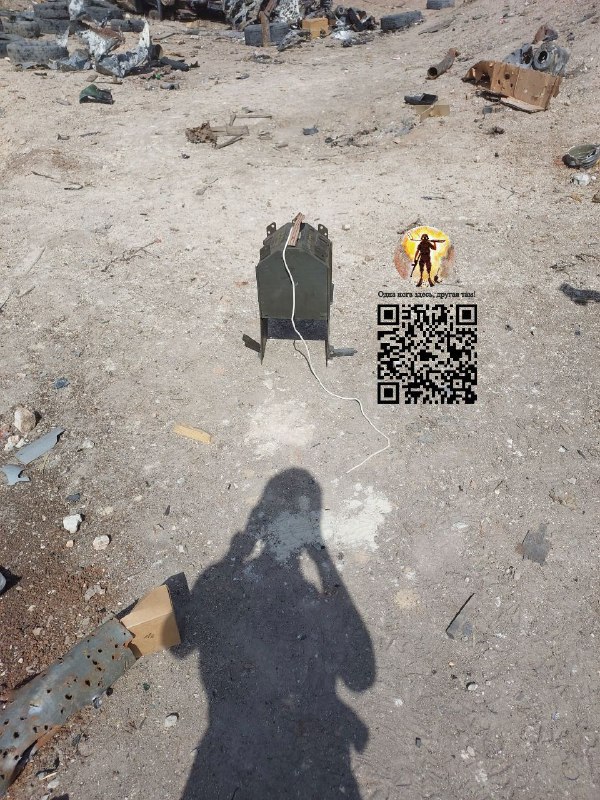

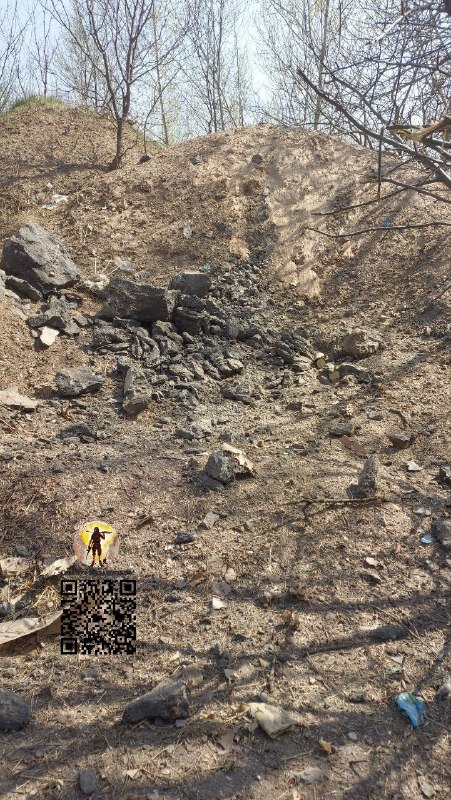

Испытания противником заряда DM19, фото 1,2 перебивание бетонного блока 60х60х60, фото 3,4 взрыв на грунте.

Представляет собой кумулятивный заряд в стальном корпусе. Как и 2-килограммовый заряд DM29 этот заряд имеет в своей нижней части не кумулятивную воронку, а продолговатую кумулятивную выемку. Благодаря этой выемке заряд пробивает в подрываемом объекте не круглое отверстие, а щель. Таким образом, взрыв как бы перерезает объект. Отсюда и наименование - режущий заряд (Schneidladung).

Возможности заряда DM19:
*пробивает сталь на глубину до 18 см.,
* пробивает бетон на глубину до 80 см. с перебиванием стальной арматуры на глубину до 30 см.

Основное предназначение заряда - перебивание бетонных и железобетонных изделий (плиты, стойки, балки). Допустимо применять и против стальных изделий (лист, тавр, двутавр, швеллер, рельс, труба, стержень).

Поскольку обычно бетонные изделия превышают по размерам размеры заряда, конструкцией предусмотрено соединение нескольких зарядов их торцевыми частями в каскад с помощью винтов и соединительных планок.

Считается, что целесообразно соединять в каскад не менее, чем 4 заряда. Только, начиная от этого минимума заряд может давать наилучший эффект.

Основные параметры:
*длина - 20 см.,
*ширина - 28 см.
*высота (пластинчатые ножки не выдвинуты) - 28 см.
*высота (пластинчатые ножки выдвинуты) - 50 см.
*общая масса 18,2 кг.
*масса заряда (тротил с гексогеном по 50% (шифр по старой номенклатуре- SSM 853, по новой - TR 8530)) - 9 кг.

Полная информация от этом кум заряде и не только на сайте Вереемеева Ю.Г.
