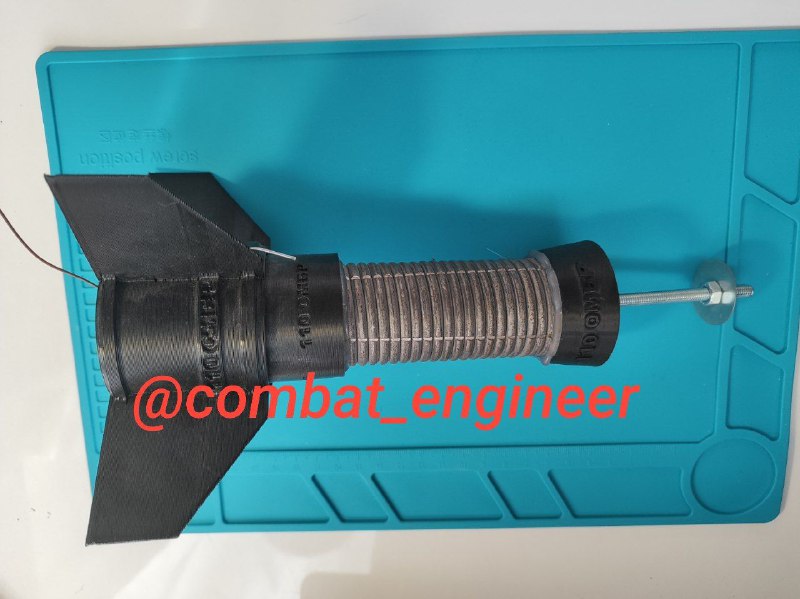

украинская поделка на тему мины ПОМ-2, для дистанционного минирования с малых БПЛА.

Так как изделие уже скопировано и  рассматривается целесообразность запуска в малую серию, о нем можно и нужно рассказать :)

ТТХ

Вес 550 гр.

Вес осколочной рубашки (осколочных элементов) 230 гр.

Вес взрывчатого вещества (ПВВ-7) 72 гр.

Общая длина 255 мм.

Ширина по самой широкой части (стабилизаторы) 155 мм.

Взрыватель электрический, натяжного принципа действия с 4-мя датчиками цели длинной 5.5-5.7 м каждый.

Детонатор ЭДП

Источник тока 1 батарея ААА (мини пальчиковая), 1.5 вольта.

Материал корпуса пластик (с виду напечатано на 3д принтере petg), осколочная рубашка из 4 мм стальной проволоки навитой вокруг стержня диаметром 32 мм, с нанесенными насечками (4-мя прорезями глубиной около 2-2.5 мм для формирования поражающих элементов при взрыве основного заряда).

Осколочная рубашка отделена от основного заряда взрывчатого вещества пластиковой трубой с толщиной стенок 1.5 мм.

Основной заряд из ПВВ-7 помещен в пластиковую трубу, внутри заряда размещен ЭДП соединённый с электрической цепью разъемом (и что удивило соединение проводов на скрутке, но в термоусадочной трубке.

Части корпуса и осколочной рубашки соединены на термоклей.

Данный боеприпас (в дальнейшем мина) имеет маркировки "110 омбр" и "К-2", по имеющимся данным, изначально сделан укро группой К-2, а именно этот экземпляр 110 омбр.
