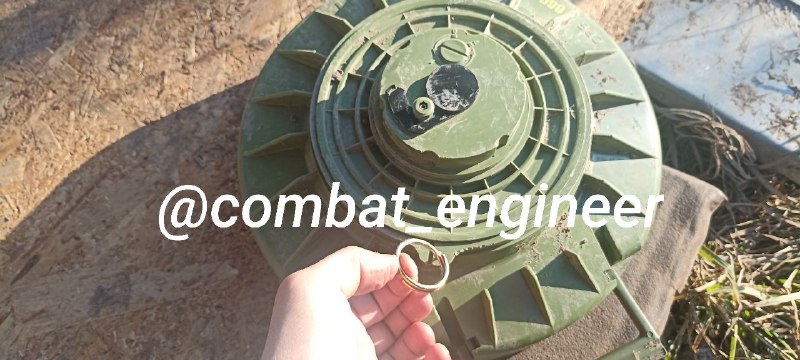

Товарищи скинули ещё фото снятой югославской TMRP-6.

На фото отчётливо видно:

отверстие на дня для взрывателя (например элемент необезвреживаемости, или при использовании мины в качестве сосредоточенного заряда).

Взрыватель с кнопкой взведения, переключателем времени взведения.

Под резинкой отверстие для установки штыревого датчика цели (при использовании его мина становится противоднищевой).

Цитата из книги О.В. Валецкого о работе взрывателя:

"Взрыватель УТМРП-6 имел часовой механизм дальнего взведения,
установленный на заводе на одну минуту. С помощью специального ключа,
устанавливаемого на закрытую пластиковой заглушкой (на верху взрывателя)
ось, время замедления может увеличиваться до четырёх минут. Пуск
механизма дальнего взведения производился прожатием кнопки стартера,
выступающего над крышкой взрывателя. С нажатием стартера запускается
часовой механизм, который переводил мину в боевое положение."

Фото 10 схема взрывателя
Источник «Minsko-eksplozivna sredstva i njihova
primena : priručnik». Trajko Stevanović, Svetislav Petrović. Zavod za uđbena i
nastavna sredstva. Beograd 1987.
