سلام مهندس. وقت بخیر. یک پروژه دارم که در یک چهت قاب خمشی و در جهت دیگر دوگانه قاب خمشی و دیوار برشی است. در فابل اصلی همپایه سازی به دلیلی منظم بودن اسزه با 85% به درستی انجام میده. در فایل 25% ، وقتی نیروی زلزله را حدود30% در نظر میگیرم و ضرایب سختی دیوار را 0.001 ( طبق روش سوم نظامنامه مرکز تحقیقات) ، هنگام همپایه سازی بجای 85% از ضریب 1/4 و 1/47 در دو جهت استفاده میکنه. میخواستم ببینم مشکل کجاست. فایل ها را میفرستم خدمتتون

ساخت آکس و ستونها به صورت اتوماتیک

داشتم پروژه ای رو شروع میکردم، بد ندیدم که ساخت آکس اون رو رکورد کنم. چون به صورت دستی کار سختی هست اکس بندیش.

من همیشه از سیویل تولز برای آکس بندی استفاده میکنم، چون خیلی از اوقات معمارها برخی آکس را یادشون میره و یا به اشتباه میزنند و بعد از طراحی تغییر اونها گاها دردسر سازه.

@civiltools
@roknabadi
@civiltools_group
@py_civiltools
https://www.aparat.com/ebrahimraeyat

لینک دانلود نسخه دمو نرم افزار:
https://ebrahimraeyat.blog.ir/post/install_and_run_civiltools

⭐️ نکته ⭐️

در برخی از فایل های ایتبزِ همکاران که در آن ها از پلاگین های ایتبز استفاده شده است هنگام خروجی گرفتن فایل Access پیغام Warning مطابق تصویر بالا مشاهده می شود که برای رفع آن دو راه وجود دارد :

۱ - در فایل ایتبز به مسیر File - Project information رفته و اطلاعات درج شده در سه ردیف انتهایی این قسمت ( مطابق تصویر بالا ) حذف گردد .

۲ - هنگام خروجی گرفتن فایل Access از ایتبز تیک گزینه ی Project Information غیر فعال گردد.

⚠️دانلود مرجع خطاها و هشدارهای ETABS تا ویرایش 22.70
‏⚠️ETABS Errors and Warnings Reference

⚠️در طراحی سازه، یک خطای کوچک می‌تواند مسیر تحلیل و طراحی را عوض کند.
این راهنما بخشی از کتاب دو جلدی «مرجع نرم‌افزار ETABS VER 22.70 و طراحی حرفه ای سازه‌های بتنی و فولادی» است.

✨ ویژگی‌ها:
📊 دسته‌بندی تمام Error و Warning‌های مهم
📐 علت، ریسک و مسیر رفع در نرم‌افزار
📚 ارجاع به آیین‌نامه‌های ایران و ACI
🧾جدول‌ها، چک‌لیست‌ها و مثال‌
🖥ارجاع بر اساس ID
📌 مناسب برای مهندسین محاسب و دانشجویان تحصیلات تکمیلی.
📍 گامی به‌سوی طراحی سازه‌ی دقیق، حرفه‌ای و بدون خطا.

📚 فرمت: PDF
💻 همراه با مثال عددی و چک‌لیست

👇 دانلود از CIVILAXON
🚀 تلگرام
🌐 وب‌سایت
📸 اینستاگرام

‏CIVILAXON رسانه ای متفاوت برای مهندسین

با سلام.

ترسیم مساحت میلگردهای تقویتی تیرها روی پلان و خروجی به dxf، نسخه اولیه. خوشحال میشم نظرات دوستان رو داشته باشم.

@civiltools
@roknabadi
@civiltools_group
@py_civiltools
https://www.aparat.com/ebrahimraeyat

لینک دانلود نسخه دمو نرم افزار:
https://ebrahimraeyat.blog.ir/post/install_and_run_civiltools

چک مقاطع ستون، منقطع در ارتفاع:
سلام دوستان.

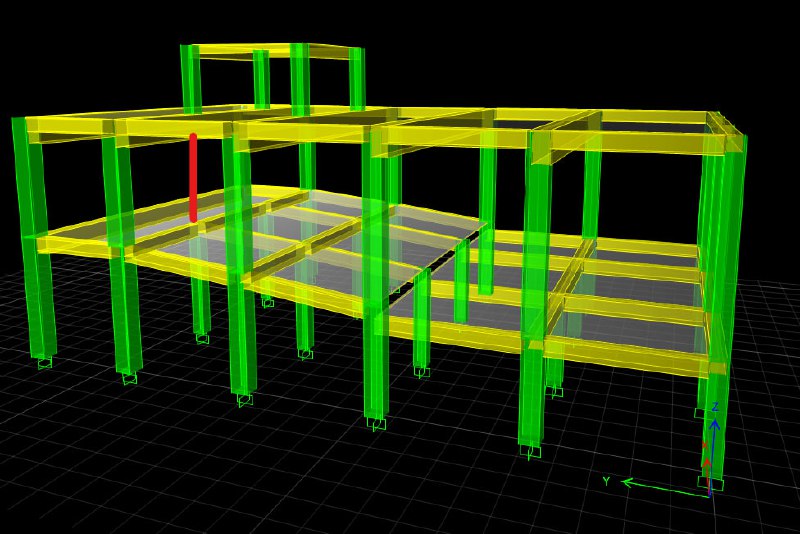

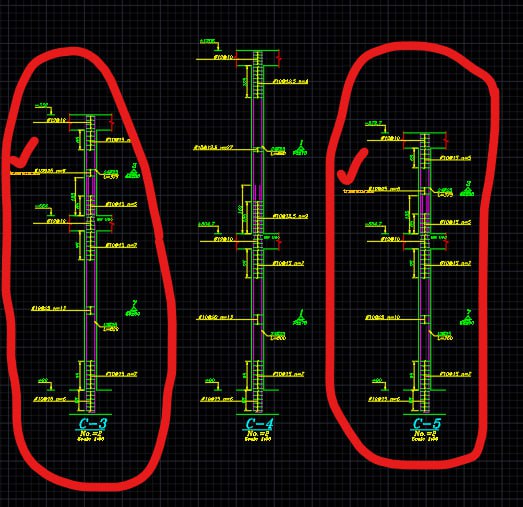

این یه سازه هست که ستون وسط که قرمز رنگ هست رو نداره، سازه آمفی تئاتر هست. نکته اینه که سازه ۹۰ ستون پایین و بالا رو یه تیپ تشخیص میده و میگه که میلگردهای بالایی از پایینی بیشتره. توی ترسیم هم اون ستون رو یکسره میکشه.

اما نرم افزار سیویل تولز برای چک کردن ستون ها، از مختصات نقاط استفاده میکنه و ایرادی نمیگیره و اون ستونها رو فقط توی بام در نظر میگیره. همونهایی که دورشون خط قرمز کشیدم. پایین ستون نداره.

@civiltools
@roknabadi
@civiltools_group
@py_civiltools
https://www.aparat.com/ebrahimraeyat

لینک دانلود نسخه دمو نرم افزار:
https://ebrahimraeyat.blog.ir/post/install_and_run_civiltools

سلام.
بر طرف کردن یه ایراد رایج در مدل های ایتبز، وقتی که ۲ تا از اجزای سازه خیلی بهم نزدیکن، ولی بهم دیگه متصل نیستند، مثلا ۲ تا تیر یا تیر و سقف و ...


@civiltools
@roknabadi
@civiltools_group
@py_civiltools
https://www.aparat.com/ebrahimraeyat

لینک دانلود نسخه دمو نرم افزار:
https://ebrahimraeyat.blog.ir/post/install_and_run_civiltools

سلام دوستان.
یه نکته:
چون نرم افزار اسیف برای ترسیم فنداسیون، سطوح رو از لبه ها برش میزنه، ممکنه توی سیف این لبه ها موقع مش بندی، به هم نچسبند و آزاد باشند، مثل شکل اول. من پارامتر auto merge رو از 0.25 سانتی متر به ۲ سانت تغییر دادم تا مشکل حل بشه.
نتایج مقدار میلگرد من رو مشکوک کرد.

@civiltools
@roknabadi
@civiltools_group
@py_civiltools
https://www.aparat.com/ebrahimraeyat

لینک دانلود نسخه دمو نرم افزار:
https://ebrahimraeyat.blog.ir/post/install_and_run_civiltools

با سلام.

💫💫💫💫💫💫💫💫💫💫

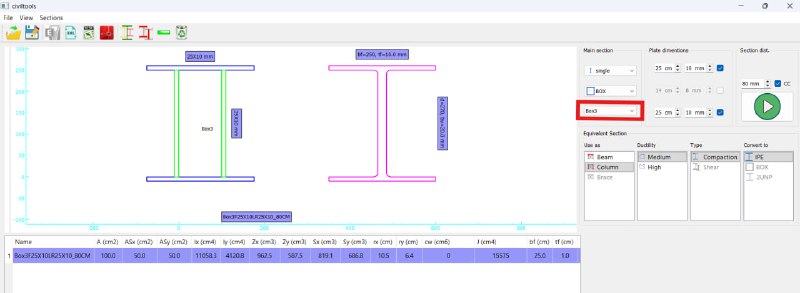

✨ ورژن جدید نرم افزار مقاطع معادل

💫💫💫💫💫💫💫💫💫💫
تغییری که در این ورژن هست،‌ ساخت مقطع باکس با فاصله ورق ها از لبه بال، به درخواست آقای مهندس جوان @Reza_javan_1353

نرم افزار مقاطع معادل ورژن ۷


@civiltools
@roknabadi
@civiltools_group
@py_civiltools
https://www.aparat.com/ebrahimraeyat

لینک دانلود نسخه دمو نرم افزار:
https://ebrahimraeyat.blog.ir/post/install_and_run_civiltools

https://structuralacademy.com/course/en/detail/SAP2000-VBA

سلام دوستان.
یه دوره API نویسی در سپ ۲۰۰۰ با استفاده از ویژوال بیسیک داره برگزار میشه که تا ۳ ماه رایگان هست. دوستانیکه علاقه دارند میتونند توی این دوره ثبت نام کنند. به نظر باید دوره خوبی باشه.

@civiltools
@roknabadi
@civiltools_group
@py_civiltools
https://www.aparat.com/ebrahimraeyat

لینک دانلود نسخه دمو نرم افزار:
https://ebrahimraeyat.blog.ir/post/install_and_run_civiltools
