15. Анализ мощности насоса

На КНС насосы могут забиваться всяким неприятным, что влияет на производительность работы насоса. Сначала мы глядели на маленький ток и понимали, что насос пора как минимум “реверснуть”, как максимум — поднимать и чистить.

Ну и решили написать небольшой блочок для анализа мощности насоса. Если значение процентов отклонения мощностей (текущей и расчетной) превышает предупредительный и аварийный порог, на панели оператора появляется сообщение, либо насос отключается и переключается на следующий готовый к работе (необходимость отключения задается в настройках)

В моем примере расчётная мощность высчитывается линейно по двум точкам. На фото пример настройки, параметры мощности по желанию заказчика зависят от количества работающих насосов, выбор пары мощностей вынесен за пределы ФБ, для универсальности.

Область объявления переменных:

FUNCTION_BLOCK FB_POWER_CONTROL

VAR_INPUT
    rSpFreqMin :REAL; // Частота, от которой начинаем контролировать мощность
    rSpPow1, rSpPow2 :REAL; // Уставки мощности для точек 1 и 2
    rSpFreq1, rSpFreq2 :REAL; // Уставки частоты для точек 1 и 2
    rSpPerWarn,rSpPerAlr :REAL; // Пороги отклонения мощности в процентах
    rPower, rFreq :REAL; // Текущие мощность и частота насоса
    uiSpTimeDelay :UINT; // Задержка возникновения сообщений
END_VAR

VAR_OUTPUT
    xWarn, xAlr :BOOL; // Предупредительный и аварийный сигналы
    rPerCount :REAL; // Текущее отклонение мощности от расчётной
    rPowerCalc :REAL; // Расчетное значение мощности при текущей частоте
END_VAR

VAR
    a, b :REAL;
    tonDelayWarn :TON;
    tonDelayAlr :TON;
END_VAR

Тело функционального блока:

// Расчёт коэффициентов линейного уравнения
IF rSpFreq2 - rSpFreq1 <> 0.0 THEN
    a := (rSpPow2 - rSpPow1) / (rSpFreq2 - rSpFreq1);
    b := (rSpPow1 * rSpFreq2 - rSpPow2 * rSpFreq1) / (rSpFreq2 - rSpFreq1);
ELSE
    a := 0.0;
    b := 0.0;
END_IF;

// Вычисление рассчетной мощности
rPowerCalc := a * rFreq + b;

// Вычисление отклонения текущей мощности от расчётной
IF rFreq >= rSpFreqMin AND rPowerCalc <> 0.0 AND rPower <> 0.0 THEN
    IF rPower < rPowerCalc THEN
        rPerCount := (1.0 - rPower / rPowerCalc) * 100.0;
    ELSE
        rPerCount := (1.0 - rPowerCalc / rPower) * 100.0;
    END_IF;
ELSE
    rPerCount := 0.0;
END_IF;

// Формирование предупредительного и аварийного сигналов
tonDelayWarn(IN := rPerCount > rSpPerWarn, PT := T#1s * uiSpTimeDelay);
tonDelayAlr(IN := rPerCount > rSpPerAlr, PT := T#1s * uiSpTimeDelay);

xWarn := tonDelayWarn.Q;
xAlr  := tonDelayAlr.Q;

Этот блок пригодится нам не только на КНС, но и везде, где изменение нагрузки говорит о нештатной ситуации.

#Программирование@catInAsuTp

Прагматичный китайский и интригующий японский.

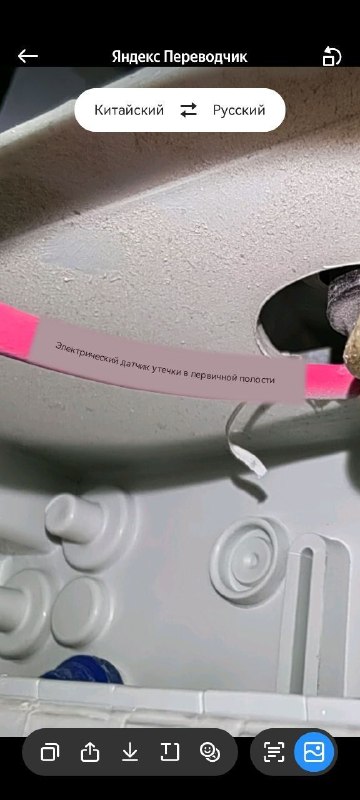

Тот случай, когда из документации на оборудование у тебя только Яндекс Переводчик.

#Всякое@catInAsuTp

14. Конфигурация видового экрана в AutoCAD

Славься, человек, придумавший конфигурацию видового экрана в AutoCAD.

Славься, человек, который мне это показал.

Удобно на одном экране иметь рабочий лист, смотреть клеммы подключения и однолинейную схему от электриков.

Вообще, создание проектов для шкафов управления деятельность для меня не основная. И каждый раз, занимаясь этим, думаю: надо хоть какие‑то курсы пройти уже, хотя бы видеоуроки. А то всё делаю палочками да прямоугольниками, очевидно, не используя возможностей софта и на 5 %.

Те же мысли и при работе в Figma.

В комментариях к этому посту давайте делиться курсами, видео или авторами (не обязательно по проектированию, любая около-АСУшная тема интересна), которые вам зашли и показались полезными.

#Проекты@catInAsuTp

Закопался в работе, как блоха в шерсти уличного пса, которого обходит стороной наш герой, Барсик Рыбынович.

За фото котейки спасибо подписчику. Все имена вымышленные, любые совпадения с реальностью случайны.

#Всякое@catInAsuTp

13. Интерфейс насосной станции

До Нового года Евгений делал разбор нашего интерфейса у себя на канале. Интересный опыт, надеюсь, не только для меня:) Понравился подход и внимание к деталям, с которым он рассматривал нашу работу.

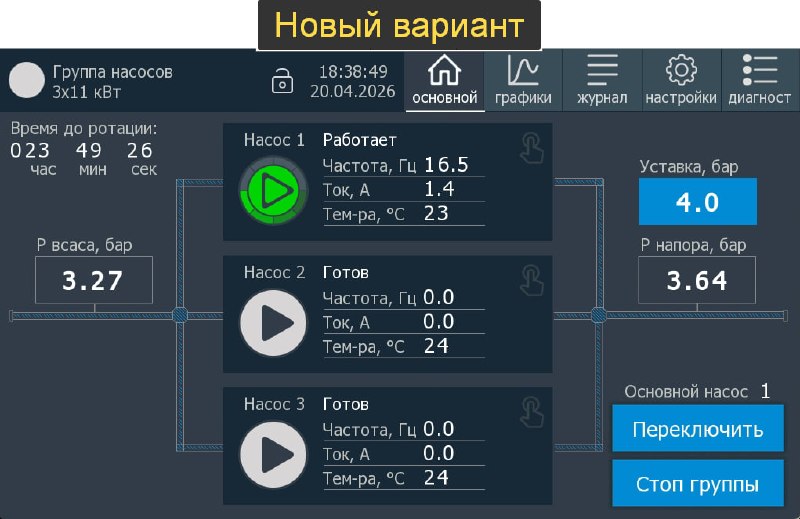

Вдохновившись идеями из предложенного варианта и добавив своих (мы и сами с усами) получили вот такой результат:
- Верхняя панель стала “мягче”, изменилась цветовая схема кнопок навигации и отображение выбранного экрана.
- Кнопки и задание уставки сделал как в варианте Евгения, понравилось.
- Изменил отображение аналоговых датчиков.
- Переработал экранчики насосов. Их так же осталось два: первый с основными параметрами, второй c кодом ошибок ПЧ и наработкой часов.
- Трубы стали менее яркими, но все еще не очень нравятся: возможности анимации потока у панелей Optimus Drive ограничены. Может в будущем еще пошаманю.

Работа продолжается, всем хорошей недели!

#HMI@catInAsuTp

Ярик, бачок потик! (c)

#Всякое@catInAsuTp

Дополнение от Бориса к вчерашнему посту (для этих шкафов он писал ППО и визуализацию):

"Это овеновская веб панель, на неё веб визуализация из кодесиса (SoMachine) выводится.
До сих пор крутится, кстати, там всё. Года три не подключался, а там и связь по VPN осталась."

#HMI@catInAsuTp

12. Сборка шкафов №2

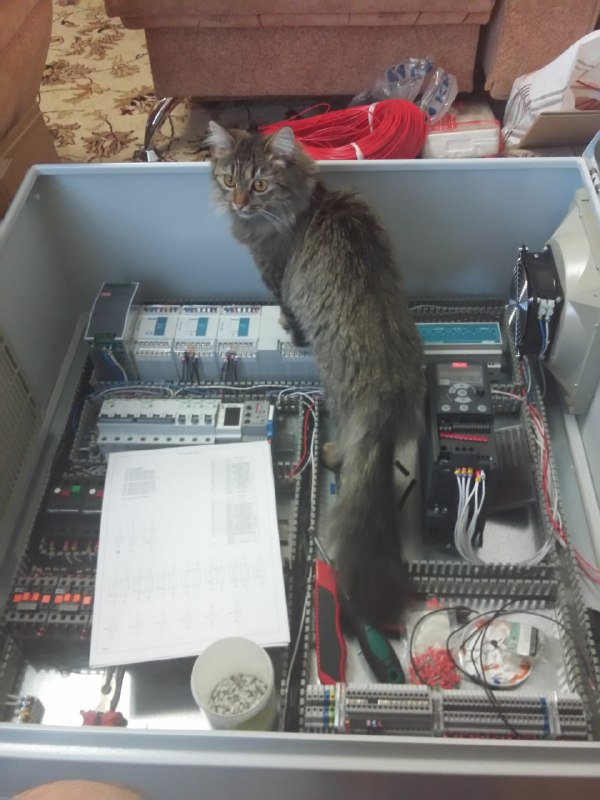

Нашел еще фоток из тех уютных времен, когда на пару с кошкой собирали шкафы на лоджии.

Собрались тут сливки общества: автоматы ABB, реле Finder, частотник Danfoss, ПЛК Schneider, клеммы Fenix и… панель оператора ОВЕН 🙃. Как она здесь оказалась даже не спрашиваете, может была на складе у заказчика, может нам ее подсунули в коробке от Weintek.

А вот ПЛК 110-й серии в то время закладывали часто – мне они нравились: любимый cds2.3, понятная и отработанная настройка и конфигурирование, адекватные сроки поставки на тот момент, только с 160 нам не везло, но их и не закладывали.

В проектах для частников использовали блоки питания MeanWell SCP-75-24, он сразу идет с выводами для подключения аккумулятора, что дает бесперебойное питание для ПЛК и коммутатора, чтобы передать сигнал о пропадании питания шкафа.

Дымосос на заднем фоне установлен не на моей лоджии, заезжали перед отправкой к нему в гости, пофоткаться.

#Сборка@catInAsuTp
