В недавно вышедшей версии программного обеспечения
WhiteboxTools 2.4 появился новый инструмент
TopographicHachures, разработанный ведущим научным сотрудником кафедры
Т. Е. Самсоновым.
Инструмент позволяет строить по цифровым моделям рельефа штрихи крутизны и теневые штрихи — способы изображения, которые часто можно встретить на картах XIX века. Визуализация штрихов с эффектами
атмосферной перспективы и
сужения (tapering) позволяет получить эффектное и выразительное изображение рельефа. Теперь такая возможность доступна всем пользователям ГИС 🤓

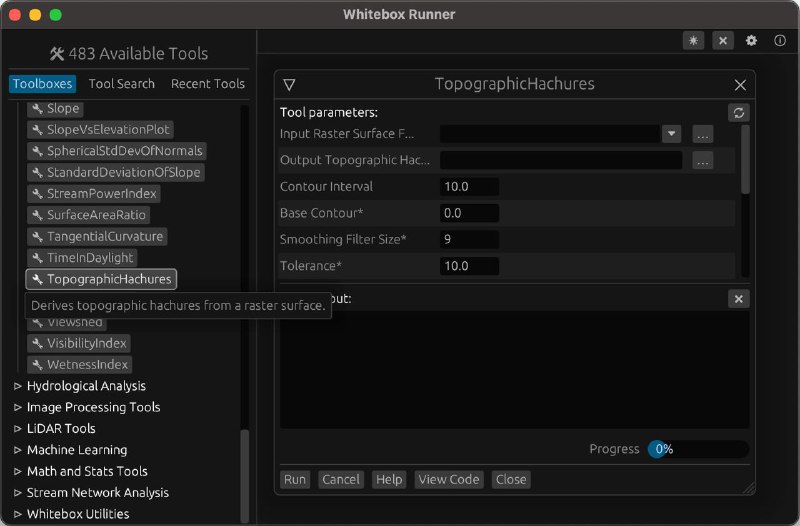

В настоящий момент инструмент можно запустить через приложение
WhiteboxRunner. Оно входит в состав открытого и бесплатного
WhiteboxTools Open Core, который можно загрузить
тут. В ближайшее время ждем обновления модуля
WhiteboxTools for QGIS, что позволит запускать инструмент непосредственно в
QGIS.
Чтобы начать пользоваться инструментом, полезно ознакомиться с
презентацией его бета-версии, которая состоялась на прошлогоднем воркшопе
Комиссии по горной картографии Международной картографической ассоциации (МКА). В презентации показано по шагам как из линейного слоя штрихов получить изображение рельефа высокого качества с различными настройками.
Методика и алгоритмы, лежащие в основе инструмента, описаны в
статье 2014 года в журнале
The Cartographic Journal.
