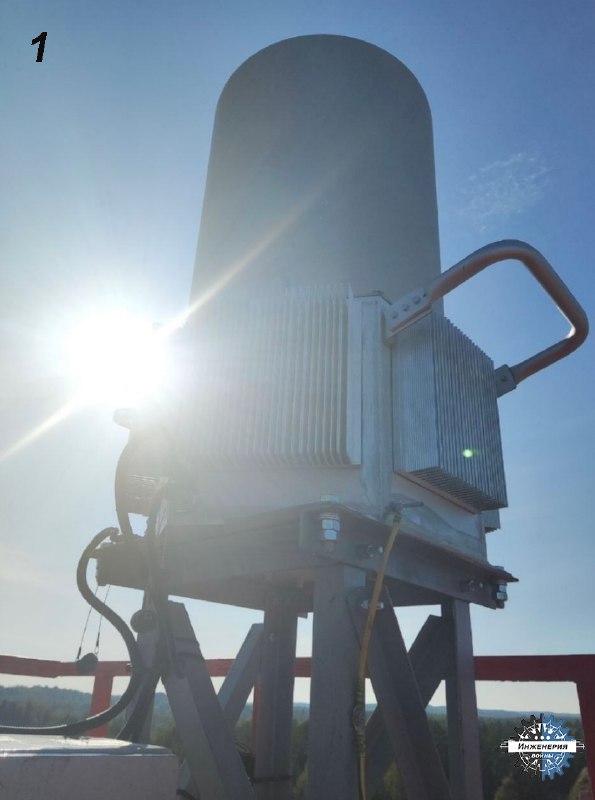

ЕЖ-РМ – переносной подавитель дронов

Изделие «ЕЖ-РМ» представляет из себя комплекс из одного ведущего модуля «ЕЖ1-РМ» и до 3-х ведомых модулей «ЕЖ2», «ЕЖ3», «ЕЖ4», предназначенный для обнаружения радиосигналов БПЛА с помощью подсистемы радиомониторинга в составе модуля «ЁЖ1-РМ» и постановки помех различного типа для эффективного прекращения работы навигационных, управляющих и информационных каналов БПЛА.

Управление комплексом «ЁЖ-РМ» осуществляется с помощью пульта управления или специализированного программного обеспечения. Для защиты объектов большой площади, есть возможность объединения нескольких комплексов «ЁЖ-РМ» в одну сеть.

Режимы работы комплекса:

► автоматический
► автоматизированный (полуавтоматический)
► ручной

Управление:

► Интерактивная карта (картинка 3) используется для визуализации расположения комплекса ЁЖ-РМ или нескольких комплексов ЁЖ-РМ, объединенных в сеть на территории охраняемого объекта, а также для визуализации оповещений по тревожным событиям, инициируемых комплексом

► Включение и отключение подавителей сопровождается звуковым оповещением и инициирует соответствующее событие (картинка 4). Также в этой вкладке можно посмотреть информацию о рабочих частотах подавления.

► В окне телеметрии каждого из блоков ЁЖ-РМ (картинка 5):
1. Отображается информация об исправности.
2. Возможно производить калибровку по внешнему фону, при этом задается параметр калибровки – количество шагов калибровки, то есть сколько раз накапливать сигнал для получения калибровочного массива. При поиске целей он вычитается из спектров сканирования.

► Также в окне телеметрии отображается информация с температурных датчиков блоков ЁЖ-РМ (картинка 6).

⚙️ Основные ТТХ:

► Дальность подавления БПЛА: до 3000 м (зависит от мощности радиосигнала управления БПЛА и взаимных расстояний между изделием «ЁЖ-РМ» и БПЛА, между БПЛА и оператором)
► Диапазон частот радиоэлектронного подавления: 380 МГц – 6 ГГц (включает каналы 433 МГц, 900 МГц, 1,2 ГГц, 1,4 ГГц, 1,5 ГГц, 1,8 ГГц, 2,2 ГГц, 2,4 ГГц, 5,2 ГГц, 5,8 ГГц, каналы в диапазонах 0,5 ГГц – 1,2 ГГц и 4,8 ГГц – 6 ГГц)
► Дальность обнаружения БПЛА: до 3000 м (зависит от мощности радиосигнала видеоданных БПЛА)
► Диапазон частот обнаружения: 270 МГц – 6 ГГц
► Суммарная мощность помех: 1850 Вт (50-100 Вт на каждый канал)
► Подавление навигационных систем: GPS, ГЛОНАСС, Galileo, BeiDou
► Метод обнаружения излучения (радиомониторинг), режимы: пороговый спектральный обнаружитель, ручной/автоматический режимы включения генераторов помех
► Индикация обнаружения: мигание/свечение светодиода на пульте, ПО на ноутбуке
► Интерфейс управления: ПУ и СПО через Ethernet
► Вес: средний вес одного модуля 75 кг
► Габариты модулей: не более (680х910х1310) для одного модуля
► Температура работы и хранения: -40° до +70°С
► Защита: по стандарту IP66
► Питание: от сети переменного тока напряжением 220В
