Британский комплекс для Украины: ЗРК Gravehawk

Британия начала поставку формированиям киевского режима зенитно-ракетных комплексов Gravehawk. ЗРК такого типа выполнены в виде двух направляющих, предназначенных для запуска авиационных ракет Р-73, имеющих инфракрасные головки, способные наводиться на различные воздушные цели.

Технические особенности:

«Грейвхок» отличается простотой конструкции. Он выполнен с широким применением готовых комплектующих.

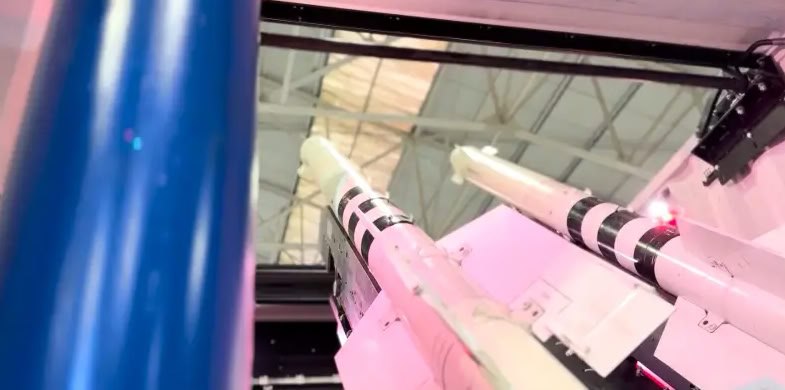

Все компоненты ЗРК размещаются в стандартном контейнере. Большую часть внутреннего пространства занимает боевое отделение, в котором находится пусковая установка с ракетами. Это отделение имеет торцевые двери и верхнюю крышку. При подготовке ЗРК к боевой работе они открываются, чтобы ракеты и реактивные газы могли покинуть отделение.

Для отслеживания воздушной обстановки и поиска целей в комплексе используется оптико-электронная станция. В рабочем положении она выдвигается над крышей контейнера на мачте, а в походном — опускается внутрь. ОЭС имеет дневной и ночной каналы, при помощи которых может искать воздушные цели в любое время суток и в разных погодных условиях.

Управление ЗРК осуществляется с компактного выносного пульта, выполненного в виде защищенного кейса. Кабелями он соединяется с другими устройствами на борту контейнера. Видеосигнал с ОЭС и данные от приборов выводятся на монитор.

Проект Gravehawk предполагает использование ракет «воздух-воздух» Р-73 советского производства. Изначально это авиационная ракета малой дальности, предназначенная для использования на истребителях.

Достоинства:

► Простота конструкции
► Относительно низкая стоимость производства
► Использование доступных авиационных ракет

Недостатки:

► Низкая мобильность - на свёртывание и убытие с позиции требуется слишком много времени
► Ограничения на готовый к применению боекомплект - один «Грейвхок» несет всего две ракеты
► ЗРК может работать только по целям в ограниченном секторе - перед пуском ракета должна засечь цель и взять её на сопровождение (размещении в контейнере это затрудняет)
► Ограничение максимальной дальности полета - при запуске с наземной платформы Р-73 не сможет пролететь табличные 40 км
► Сомнительная надежность находящихся на вооружении у ВСУ Р-73 - гарантийные сроки ракет давно истекли (любой пуск может оказаться неудачным)

⚙️ Основные ТТХ ракеты Р-73:

► Длина - 2.9 м
► Диаметр - 170 мм
► Размах крыла - 510 мм
► Стартовая масса - 105 кг
► Скорость - до 2500 км/ч
► Масса боевой части - 8 кг
