Бездушные системы

Поздравляем друзей из ЛКШ со стартом в этом году!

Интересно, а если бы мы начали продавать комплектующие для дронов от производителей, рассмотрели бы наш сервис?

Появилась идея создания такого сервиса. С логистикой для особых заказчиков (возможно).

«Синильга»: беспилотник для инспекции опасных объектов

Российская компания НТР успешно испытала дрон «Синильга», предназначенный для технических инспекций внутри зданий и сооружений: заводских цехов, шахт, нефтехранилищ и разрушенных конструкций.

Какая конструкция?
Корпус размерами 399×399×386 мм оснащен кольцевым каркасом из ударопрочных композитов, который защищает пропы при касании стен, труб или арматуры в стесненных пространствах.
В отличие от классических квадрокоптеров, «Синильга» выполнена по схеме коаксокоптера: управление реализуется элеронами снизу, а винты только создают подъемную силу. Такая схема оптимизирует режим работы двигателей и выигрывает время полета.

Что внутри?

Базовая комплектация — 4K-камера с оптической стабилизацией для визуального контроля.
Опциональная нагрузка — инфракрасная камера для диагностики перегрева, лидар для 3D-маппинга в темноте и газоанализатор.

Как там с навигацией?
Собственные SLAM-алгоритмы позволяют одновременно строить карту и локализоваться без GPS, обеспечивая стабильное зависание и точное позиционирование близко к интересующим объектам. Поведение дрона приближено к моделям уровня Mavic, что снижает требования к оператору.

Что по испытаниям?
В июле 2025 г. в производственных цехах Томской особой экономической зоны «Синильга» проверила состояние металлоконструкций под крышей: балки, сварные швы, потолок, стены и электрооборудование на высоте. Применение беспилотника сократило время обследования более чем на 70%: аналоги ручных процедур занимают до нескольких часов, тогда как «Синильга» справляется за десятки минут.

Что дальше?
К концу 2025 года НТР планирует внедрить собственный модуль автономного облета препятствий на базе доработанных внутренних алгоритмов.

Связаться, отправить новость, идею или предложение:
@bezdconnection_bot

Подписаться на Бездушные системы

Нам написали представители компании-разработчика дрона "Синильга", уточним информацию из поста и переработанный вариант снова запостим.

Как устроена связь с подводной техникой. Часть 1, поплыли 🍌

Без связи невозможна современная автономная техника. В воздухе беспилотники передают данные через радиоканал на десятки километров. Однако под водой радиоволны затухают через сантиметры, а оптические сигналы — через десятки метров, что делает подводную связь сложной задачей. Материал разделен на две основные части: проводные способы связи и автономные решения без постоянного подключения.

О кабельных системах
Проводная связь с медным кабелем — старейший и востребованный способ взаимодействия с подводной техникой, обеспечивающий стабильность и непрерывность. История технологии началась в начале XX века, когда телеграфные службы использовали кабель для подключения зондов и микрофонов. С 1960–70-х годов медный кабель стал основным средством передачи данных и электропитания между подводными аппаратами и операторами. Эта модель эффективно используется на тяжелых промышленных и исследовательских платформах.

А подробнее?
Современные системы проводной связи на основе медных кабелей позволяют передавать сигналы управления и телеметрию в режиме реального времени с минимальными задержками.

Примером такой технологии могут служить каналы связи, реализованные в роботизированных манипуляторах ТНПА (телеуправляемый необитаемый подводный аппарат), производимых такими компаниями, как Saab Seaeye, Sub-Atlantic, АО «НПП ПТ «Океанос», АО «СПМБМ «Малахит», ЦКБ МТ «Рубин».

Устройство кабелей и зачем оно вообще нужно...
Такого рода аппараты, часто работающие на больших глубинах, используют кабели с несколькими жилами витой пары или коаксиальными линиями, через которые передаётся сигнал с высокой надёжностью. Дополнительно такие кабели могут содержать силовые жилы, обеспечивающие питание аппаратуры и приводов. Медные линии, в отличие от оптоволоконных (о которых в следующей части), легче поддаются диагностике, ремонтопригодны в полевых условиях и не требуют сложного оборудования для тестирования или соединения. Их использование особенно уместно при буровых, обследовательских и спасательных операциях, где ценится надёжность и простота.

Минусы будут?

Проводная связь на медной основе имеет ограничения:
— С увеличением длины кабеля растут сопротивление, потери мощности и деградация сигнала. Это привело к переходу на гибридные кабели с оптоволоконными жилами.
— Длинные медные кабели также сложны в управлении из-за инерции и сопротивления воды, особенно на больших глубинах или в ограниченном пространстве.

И все же...
Несмотря на развитие беспроводных технологий, медная проводка незаменима в ситуациях, где требуется полное управление, стабильное питание и отказоустойчивость, особенно в агрессивных условиях. Медный кабель не требует частой калибровки, легко обслуживается и выдерживает десятки погружений благодаря герметизированным разъёмам. В условиях автоматизации он остаётся ключевым каналом связи между человеком и машиной.

Накидайте реакций, если ждете вторую часть про оптоволокно под водой 🍌

Для старшеклассников и выпускников колледжей корабелка предлагает рассмотреть бюджетные образовательные направления, в рамках которых готовятся специалисты, которые будут заниматься широким кругом задач безэкипажной техники. Подробнее о направлении можно узнать в их телеге.

Связаться, отправить новость, идею или предложение:
@bezdconnection_bot

Подписаться на Бездушные системы

Бездушные системы pinned «Вы слушаете подкасты? »

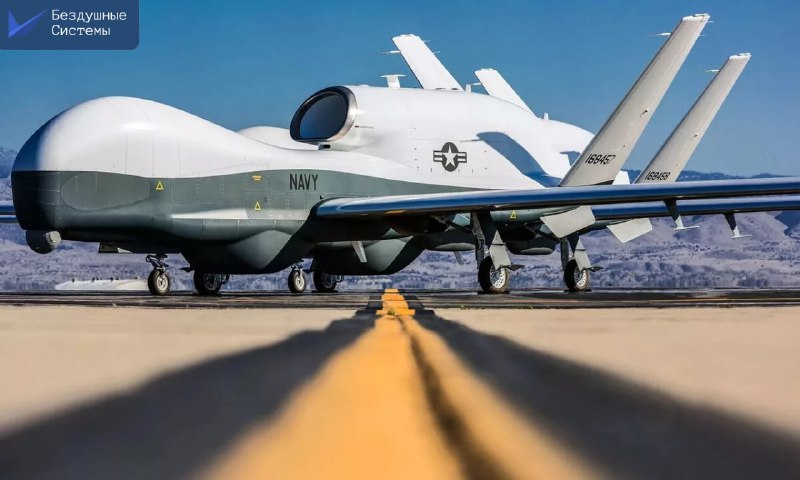

Бездушное оружие: американский MQ-4C Triton.

Что за Triton?
MQ-4C Triton — стратегический разведывательный беспилотник большой дальности, разработанный Northrop Grumman для ВМС США. Основан на базе известного RQ-4 Global Hawk, но модернизирован под нужды морской разведки. Triton создавался в рамках программы BAMS (Broad Area Maritime Surveillance) и впервые поднялся в воздух в 2013 году.
Triton не несёт ракеты, бомбы и прочие ударные системы. Это исключительно разведывательная платформа, его задача — находить цели и передавать координаты ударным системам, таким как P-8 Poseidon или палубной авиации.

Что там по циферкам?

Максимальная взлётная масса — 14 628 кг.
Полезная нагрузка — 3 200 кг.
Размах крыла — 39.9 метра (больше, чем у Boeing 737).
Длина — 14.5 метра.
Максимальная скорость — 575 км/ч (~310 узлов).
Крейсерская скорость — 520 км/ч.
Практический потолок — 17 000 метров (некоторые источники указывают, что забирался максимально до 19 928 метров).
Продолжительность полета — до 30 часов.
Дальность действия — 15 200 км (с дозаправкой/ретрансляцией), в рамках разведывательной миссии с помощью установленных систем способен охватить площадь в 7 миллионов квадратных километров.
Силовая установка — турбовентиляторный Rolls-Royce AE 3007.
Стоимость за штуку — 222,7 миллиона долларов (разработка обошлась в 10 миллиардов долларов).

Кто управляет?
Тут все (согласно тому, что есть в открытых источниках) по старой схеме:
1. Пилот — управляет полётом, планирует маршрут, контролирует автономный режим полета.
2. Оператор разведывательной аппаратуры — контролирует работу радаров, камер, обрабатывает разведданные в реальном времени.

А что внутри (полезная нагрузка — 900 кг)?

— Основной РЛС — AN/ZPY-3 MFAS (Multifunction Active Sensor), радар с активной фазированной антенной решеткой, функционирующий в диапазоне частот X с вращением на 360 градусов (радар отличается несколькими режимами разведки: отслеживание морских целей и классификация судов).
— EO/IR-система для слежения в оптическом/ИК-диапазоне.
— Видеокамера.
— Средства РЭР (радиоэлектронной разведки).
— Система ретрансляции.

Где применялся?
В 2019 году иранские ПВО сбили один MQ-4C (по версии Ирана) или его модификацию, вызвав международный скандал.
С 2020 года Triton патрулирует Южно-Китайское море. По сообщениям СМИ, с 2023 года развернуты над Персидским заливом.
В 2024 году 14 июня изделие было замечено над Черным морем у берегов Крыма. В тот же день этот же Triton подал сигнал бедствия (код 7700) недалеко от берегов Сицилии и произвел посадку на авиабазу НАТО Сигонелла (тоже Сицилия).

Пишем следующий пост про что-то европейское? Покажите активность реакциями.

Связаться, отправить новость, идею или предложение:
@bezdconnection_bot

Подписаться на Бездушные системы

Про связь в космосе мы писали, а вот про связь с подводными аппаратами еще нет. Пора исправляться.

А потом еще интересный космический пост выйдет.

Бездушное оружие: Российский «Орион».

Что за «Орион»?
Это первый российский средневысотный БПЛА большой дальности (класса MALE — Medium Altitude Long Endurance), разработанный компанией «Кронштадт» по заказу Минобороны РФ. Известен под кодовым названием «Иноходец», а его экспортная версия (без боевой полезной нагрузки) — «Орион-Э». Принят на вооружение в 2020 году, серийно производится с 2021-го на заводе в Дубне. Создан для разведки и точечных ударов.

Какие характеристики?

Длина: 8 метров.
Размах крыльев: 16 метров.
Взлётная масса: 1 150–1 200 кг, полезная нагрузка: 200–250 кг.
Высотный потолок: 7 500 метров.
Крейсерская скорость: 120–200 км/ч.
Продолжительность полёта: до 24 часов (с нагрузкой 60 кг), до 30 часов — в облегчённой конфигурации.
Двигатель: изначально — австрийский Rotax 914 (115 л.с.), с 2021 года заменён на отечественный АПД-110/120.
Стоимость: оценка экспертов — $30–40 млн за комплекс (в состав которого входит сам БПЛА, радиомодуль, операторский модуль, модуль управления взлетом и посадкой).

Кто им управляет?
Пилот контролирует навигацию, взлёт/посадку. Оператор вооружения наводит ракеты и анализирует разведданные. Заявлена возможность автоматического режима полета, взлета и посадки.

Что со связью?
Спутниковый канал SATCOM позволяет управлять дроном из любой точки мира. Без спутника — радиус 250 км (с ретранслятором — 300 км).

Какая полезная нагрузка?

Разведка и целеуказание:
— Оптико-электронная станция (ОЭС): тепловизор, ТВ-камеры, лазерный дальномер-целеуказатель (масса 55.5 кг). Обнаруживает цели на земле и в воде в ИК- и видимом спектре.
— Радиолокационная станция: отслеживает движущиеся объекты и строит карты местности (производство АО «Корпорация «Фазотрон-НИИР»).
— Аппаратура РЭБ.
— Система инерциально-спутниковой навигации (ГЛОНАСС/GPS).
— Система автоматического управления и диагностики.
— Модуль целеуказания для взаимодействия с артиллерией.

Вооружение:
— 4 ракеты «воздух–земля»: Х-50.
— 6 корректируемых авиабомб: КАБ-20 (20 кг), КАБ-50 (50 кг), УПАБ-50С (с планирующим модулем).

Где успел побывать?
Сирия 2018–2019: тестирование в реальных условиях. Сначала — только разведка, позже — удары по позициям боевиков.
Украина 2022 - 2024: есть информация о залетах на территорию оппонента, но с потерями (если верить некоторым источникам).
Украина 2024 - нынешнее время: БПЛА летают над Курской областью и Чёрным морем (на удалении 150–180 км от побережья), корректируя ракетные удары по Одессе и Николаеву.

Интересный факт:
В 2019 году rомпания «Кронштадт» первой в России подала заявку на сертификацию гражданского беспилотника (скорее всего предполагается гражданская версия «Ориона»).

К сожалению, информации по изделию мало, как и информации о его применении в последние три года. В интернете присутствуют видео применения якобы «Ориона», но уверенности в правдивости информации нет. Также мало информации и по разведывательной полезной нагрузке.
