Что за скорпион?

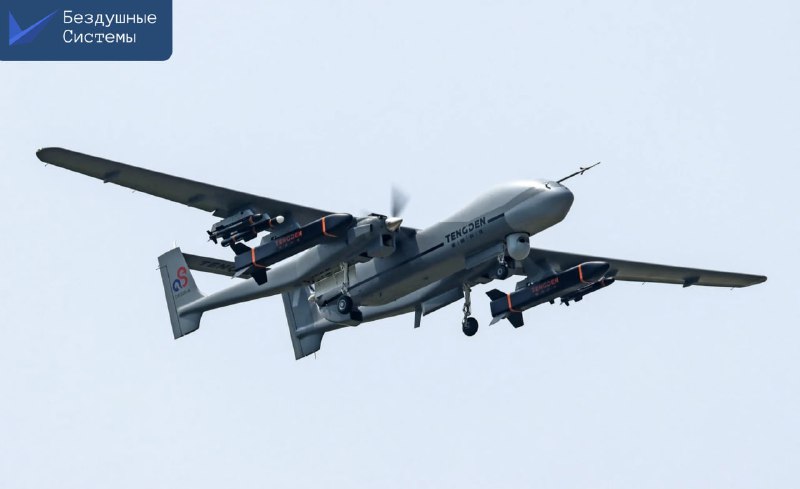

TB-001 — ударно-разведывательный БПЛА класса MALE, разработанный компанией Sichuan Tengden. Аппарат спроектирован для длительной патрульной разведки и, при необходимости, для нанесения ударов управляемым оружием; позиционируется как платформа для НОАК и экспортных заказчиков.
Как там с характеристиками?
Конструкция — двухбалочная (twin-boom) схема с П-образным хвостовым оперением.
Длина — 10 метров.
Размах крыла — 20 метров.
Максимальная взлётная масса (Scorpion A) — 3.6 т.
Масса полезной нагрузки — 1,2 т.
Продолжительность полёта — 36 часов.
Дальность/запас хода — до 7 200 км (в зависимости от нагрузки и профиля миссии).
Максимальная скорость — 360 км/ч.
Двигатели — парная турбовинтовая схема в базовой версии; в модификации TB-001A — добавлен третий вспомогательный двигатель в хвостовой части, который увеличил взлётную массу примерно на 400 кг и полезную нагрузку на ~300 кг. При этом дальность и продолжительность полёта остались примерно прежними.
Как рулить?
Запускается с обычной ВПП. Управление — через наземную станцию (GCS) по радиоканалу в зоне прямой видимости и по спутниковым каналам (SATCOM) на дальних дистанциях. На земле работают операторы: пилот/контролёр и оператор полезной нагрузки; есть автопилот для полётов по маршруту и выполнения повторяющихся задач. Радиус прямой радиосвязи — порядка 260–280 км; наличие спутниковой связи теоретически даёт бОльшую дальность сигнала.
Что внутри?
Не боевое:
— Оптико-электронная система в подвесном вращающемся модуле (видеокамера + тепловизор + лазерный дальномер/целеуказатель).
— Модульные отсеки для полезной нагрузки (не боевой) в зависимости от конфигурации.
— Аппаратура передачи разведданных в реальном времени.
Боевое (четыре узла подвески вооружения под каждым крылом, одиночные и сдвоенные крепления):
— УРВП TL-2.
— ПТУРы Blue Arrow 7 и Blue Arrow 11A
— УАБы GB-25A с лазерным наведением, высокоточная планирующая FT-9 и спутниковая LS-6-50.
— Неуправляемые бомбы YZ-102A.
Где применяется?
TB-001 поступил на вооружение НОАК и регулярно используется в патрульных и демонстрационных полётах, в т. ч. в районах поблизости от Тайваня и прилегающих морских районов. Платформа позиционируется и для экспорта.
*Фото и видео в следующих постах, в этот не вместились.
