⚡ نحوه قرار گیری ترانس جریان و سیم کشی آن در شینه های مسی
نکته ای که تو این تصویر حائز اهمیت هست اینکه در ترانس های جریان باید از سرسیم حلقه ای در خروجی آن استفاده شود تا سیم های متصل شده به خروجی ترانس جریان براثر کشش ناخاسته و جابجایی تابلو برق از اتصال خود جدانشوند .

#تابلو_برق

کانال تخصصی آموزش تابلو برق 👇

❇️ @BarghTabloo

☝️ با ما همراه شوید ☝️

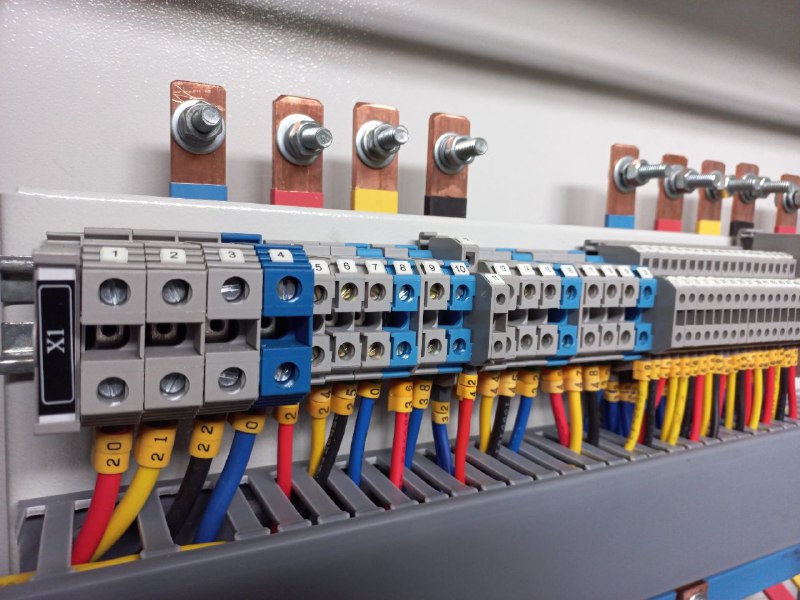

📸 ترمینال ها در تابلوبرق


#تابلو_برق

کانال تخصصی آموزش تابلو برق 👇

❇️ @BarghTabloo

☝️ با ما همراه شوید ☝️

📽 فرم کاری سیم ها در تابلو برق


#تابلو_برق

کانال تخصصی آموزش تابلو برق 👇

❇️ @BarghTabloo

☝️ با ما همراه شوید ☝️

⚡ فرم دهی وایرینگ قطعات روی درب تابلو برق بانک خازن


#تابلو_برق

کانال تخصصی آموزش تابلو برق 👇

❇️ @BarghTabloo

☝️ با ما همراه شوید ☝️

🔻انواع رله ها در صنعت برق


#تابلو_برق

کانال تخصصی آموزش تابلو برق 👇

❇️ @BarghTabloo

☝️ با ما همراه شوید ☝️

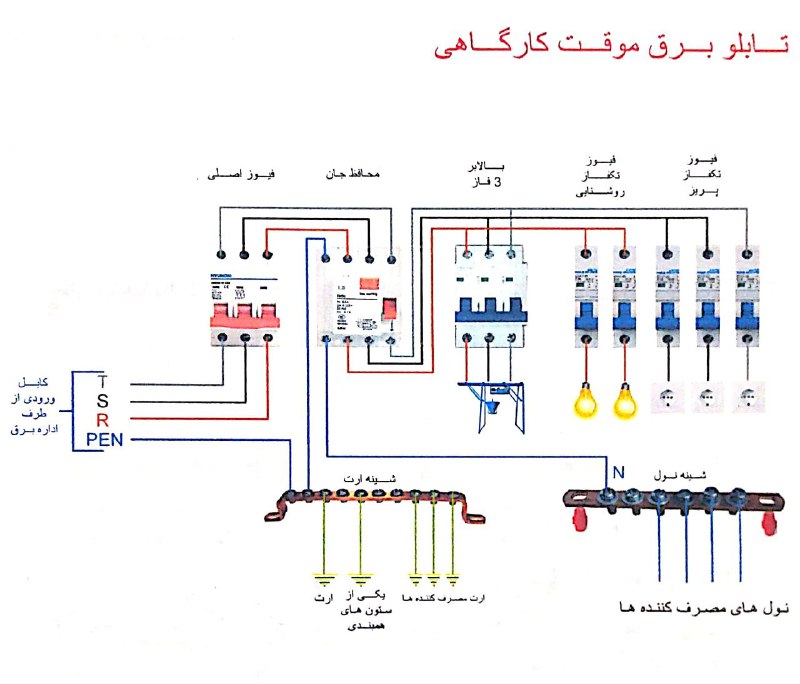

🔸تابلو موقت کارگاهی

#تابلو_برق

کانال تخصصی آموزش تابلو برق 👇

❇️ @BarghTabloo

☝️ با ما همراه شوید ☝️

فیوز کاردی یا کتابی

کانال تخصصی آموزش تابلو برق 👇

❇️ @BarghTabloo

☝️ با ما همراه شوید ☝️

‍ ⭕️ تجهیزات نصب شده بر روی یک تابلوبرق

1. رله ها
2. یکدستگاه Plc کنترلِر دستگاه
3. کنتاکتور 3 فاز
4. کنتاکتور با بی متال 3 فاز
5. منبع تغذیه DC
6. اینورتر 0.75Kw
7. اینورتر 1.5w
8. کلیدهای مینیاتوری تکفاز و سه فاز
9. کنترل فاز - سه فاز
10. رله های شیشه ای

❇️ @BarghTabloo

🔸ساختار یک تابلو توزیع


#تابلو_برق

کانال تخصصی آموزش تابلو برق 👇

❇️ @BarghTabloo

☝️ با ما همراه شوید ☝️

📽 معرفی گجت سر سیم زن خودکار

کانال تخصصی آموزش تابلو برق 👇

❇️ @BarghTabloo

☝️ با ما همراه شوید ☝️

✅ دو تجهیز کلید مینیاتوری و کلید کامپکت رو به ترتیب با نام های MCB و MCCB می شناسیم.

🔹 هر دو تجهیز از مدار در برابر اتصال کوتاه و اضافه بار محافظت میکنند.

🔻میشه گفت که MCCB یک نسخه پیشرفته تر از MCB است که برای طیف وسیعی از ولتاژها استفاده میشه.

🔻 یکی از تفاوت های این دو تجهیز این است که MCB دو حالت قطع و وصل دارند در حالیکه که MCCB ها علاوه بر حالت قطع و وصل حالت تریپ هم دارند.

کانال تخصصی آموزش تابلو برق 👇

❇️ @BarghTabloo

☝️ با ما همراه شوید ☝️

✅ ساختار یک رله حرارتی بی متال

✍️ «رله حرارتی بی متال» (Bimetallic Thermal Overload Relay) نوعی رله اضافه بار است که برای جلوگیری از داغ شدن بیش از حد موتور الکتریکی استفاده می‌شود. استفاده از رله‌های اضافه بار، فیوزها و یا مدارشکن‌ها می‌توانند موجبات ایمن کار کردن یک موتور الکتریکی را فراهم کنند.
🔹 رله حرارتی بی متال شامل یک المنت هیتر کوچک است که به صورت سری با موتور و یک نوار دو فلزی سیم کشی شده که می‌تواند به عنوان اهرم تریپ استفاده شود. نوار دو فلزی (بی متال) از دو فلز غیر مشابه و به هم پیوند خورده تشکیل شده است.
پایانه‌های L2 ،L1 و L3 پایانه‌های ورودی هستند که می‌توان آن‌ها را مستقیماً به کنتاکتور نصب کرد. منبع تغذیه موتور به پایانه‌های T2 ،T1 و T3 متصل شود.

#تابلو_برق

کانال تخصصی آموزش تابلو برق 👇

❇️ @BarghTabloo

☝️ با ما همراه شوید ☝️

📸 تصویری زیبا از یک PLC Panel

#تابلو_برق

کانال تخصصی آموزش تابلو برق 👇

❇️ @BarghTabloo

☝️ با ما همراه شوید ☝️

📽 عملکردفیوز مینیاتوری

اِلمان قطع کننده از کلید حذف شده است و به همین دلیل قطع نمی کند.

#تابلو_برق

کانال تخصصی آموزش تابلو برق 👇

❇️ @BarghTabloo

☝️ با ما همراه شوید ☝️

⚡کنتاکتور_خازنی

کنتاکتور خازنی کنتاکتوری است که برای راه اندازی خازن های قدرت که برای اصلاح ضریب قدرت استفاده می شود مورد استفاده قرار میگیرید و معمولاً این خازن ها در بانک خازن استفاده می شود .

کنتاکتورهای خازنی از یک کنتاکتور معمولی، کنتاکت کمکی مخصوص کنتاکتور خازنی و ۶ تکه سیم با مقاوت بالا تر از سیم های افشان معمولی تشکیل شده اند و  ساختار این کنتاکتور ها به این به صورت  است که کنتاکت کمکی و کنتاکتوراصلی از لحاظ مکانیکی به هم متصل هست و از لحاظ الکتریکی هم به وسیله سیم به صورت موازی به هم وصل است.

#تابلو_برق

کانال تخصصی آموزش تابلو برق 👇

❇️ @BarghTabloo

☝️ با ما همراه شوید ☝️

📽 بررسی ساختمان کلیدهای نشتی جریان یا محافظ جان

#تابلو_برق

کانال تخصصی آموزش تابلو برق 👇

❇️ @BarghTabloo

☝️ با ما همراه شوید ☝️

📽 اجزای اصلی سیستم کنترل در تابلو PLC

#تابلو_برق

کانال تخصصی آموزش تابلو برق 👇

❇️ @BarghTabloo

☝️ با ما همراه شوید ☝️

📽 ساختمان تابلوهای بانک خازنی


#تابلو_برق

کانال تخصصی آموزش تابلو برق 👇

❇️ @BarghTabloo
