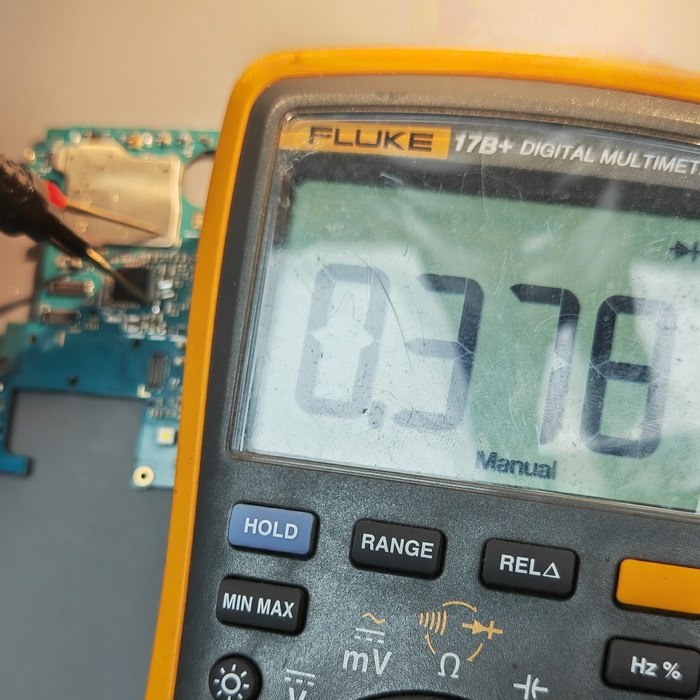

Делаю замеры и на одной питающей шине вижу такую картину. Это говорит о том, что контроллер питания выдает по этой линии напряжение, но из-за того, что шина где-то закорочена на землю, то это напряжение не может удерживаться на высоком уровне и старт дальше не идет, а контроллер питания сбрасывает все поднятые до этого линии питания и перезагружается

Короткое замыкание. найти причину неисправности - это уже больше половины работы

Выпаиваю дроссель, чтобы проверить с какой стороны замыкание

со стороны контроллера в норме

а вот со стороны потребителя глухое кз

Потребитель по этой шине – процессор, его и выпаиваю

Зачищаю посадочные площадки для установки процессора

Проверяю, что все нужные питания появляются

Зачищаю пузо на микросхеме

И накатываю новые шарики, а потом припаиваю на место

Успешный старт.

Примерно вот так и выглядят важные данные
