Ballistic Brain فریم HSKRC Mark 4 V2 8/9/10 inch L.t @BallisticBrain
Post #247
11.1K
Post #246
12.5K
Ballistic Brain L.t @BallisticBrain
بحث دیگری در رابطه جنگ 12 روزه قابل توجه است، استفاده از ریزپرنده ها بمنظور هدف قرار دادن افراد یا سامانه ها توسط اسرائیل است. در ابتدا باید عنوان کرد بنظر میرسد اغراق های بسیار زیادی در رابطه با این موضوع صورت گرفته است و بسیاری از حملاتی که به ریزپرنده ها نسبت داده شده است در واقع حملات هوایی بوده . مفهوم ریزپرنده شاید کمی کلی باشد اما در این تعریف می‌توانیم FPV ، کوادکوپترها و پهپادهای دست پرتاب را قرار دهیم.
در بسیاری از تصاویر و ویدیوهایی که تحت عنوان کشفیات ریزپرنده ها در رسانه های داخلی ایران منتشر شده است آنچنان تصاویر و قطعات مشخصی از این نوع پرنده ها دیده نمی‌شود.
اما در یکی از ویدیوهایی منتشر شده است تصاویری از وجود FPV دیده میشود.
بنظر میرسد این FPV با فریم HSKRC Mark 4 V2 8/9/10 inch ساخته شده است که در سایت علی بابا حدود 25 تا 28 دلار قیمت دارد. اگرچه به علت کیفیت پایین تصاویر امکان تشخیص سایر اجزای آن وجود ندارد.
یک نکته جالب در رابطه با این FPV محموله آن است ، خمپاره 60 م‌م M67 منور است و این خود جالب توجه است که چرا برای یک پهپاد انتحاری بجای مهمات شدیدالانفجار مهمات منور روی آن سوار شده است.
همچنین بنظر میرسد یک کوادکوپتر FPV تجاری از نوع Robocraze E99 Pro نیز در این تصاویر وجود دارد که این نوع در بازار تجاری ایران نیز خرید و فروش میشود.

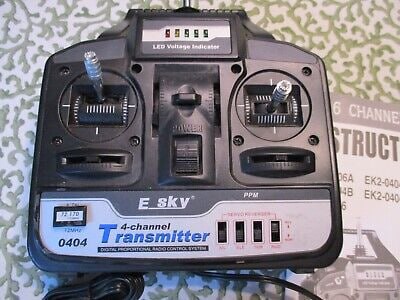

کنترلر هایی که در این ویدیو دیده می‌شوند نیز از نوع 4 کاناله ESky 0404 و HobbyZone است که هر دو برای مصارف تجاری تولید شده است.
در واقع عمده تصاویری که از کشف محل های تولید یا محموله های ریزپرنده توسط رسانه های داخلی ایران منتشر شده است دیتای خاصی از ریزپرنده ها را منتقل نمیکند.
L.t
@BallisticBrain
در بسیاری از تصاویر و ویدیوهایی که تحت عنوان کشفیات ریزپرنده ها در رسانه های داخلی ایران منتشر شده است آنچنان تصاویر و قطعات مشخصی از این نوع پرنده ها دیده نمی‌شود.
اما در یکی از ویدیوهایی منتشر شده است تصاویری از وجود FPV دیده میشود.
بنظر میرسد این FPV با فریم HSKRC Mark 4 V2 8/9/10 inch ساخته شده است که در سایت علی بابا حدود 25 تا 28 دلار قیمت دارد. اگرچه به علت کیفیت پایین تصاویر امکان تشخیص سایر اجزای آن وجود ندارد.
یک نکته جالب در رابطه با این FPV محموله آن است ، خمپاره 60 م‌م M67 منور است و این خود جالب توجه است که چرا برای یک پهپاد انتحاری بجای مهمات شدیدالانفجار مهمات منور روی آن سوار شده است.
همچنین بنظر میرسد یک کوادکوپتر FPV تجاری از نوع Robocraze E99 Pro نیز در این تصاویر وجود دارد که این نوع در بازار تجاری ایران نیز خرید و فروش میشود.
کنترلر هایی که در این ویدیو دیده می‌شوند نیز از نوع 4 کاناله ESky 0404 و HobbyZone است که هر دو برای مصارف تجاری تولید شده است.
در واقع عمده تصاویری که از کشف محل های تولید یا محموله های ریزپرنده توسط رسانه های داخلی ایران منتشر شده است دیتای خاصی از ریزپرنده ها را منتقل نمیکند.
L.t
@BallisticBrain
Post #245
11K
Post #244
13.7K
احتمالا گردش کار این مجموعه پرتاب را بتوان به این شرح توصیف کرد :
اپراتور داده های دریافتی را پردازش می‌کند و دستور شلیک موشک را صادر می‌کند. در این مجموعه اپراتور میتواند در مکانی خارج از محل استقرار لانچر ها قرار گیرد. یک بخش از عملیات اپراتور بخش HMI تعریف میشود که این واحد سخت‌افزاری و نرم‌افزاری وظیفه دارد که تمام تعاملات اپراتور را با سامانه هدایت، نظارت و پرتاب موشک ممکن کند.
البته نمیتوان با قطعیت نظر داد که واحد CLU (Command Launch Unit) بصورت ریموت عمل کند و صرفا ممکن است عملکرد ریموت محدود به اپتیک ها باشد اما این فرض خیلی غیر محتمل هم نمی‌باشد که فرامین پرتاب نیز در شبکه ریموت قرار گرفته باشد.
در واقع چیزی که شاهد آن هستیم یک اجرای در سطح کوچک Command, Control & Communications (C3) است. ایجاد یک سامانه با قابلیت فرماندهی که کاربر را قادر میسازد تا دستورات را از دور صادر کرده ، کنترل که قابلیت تسلط بر روی اپتیک ، هدایت موشک ، لغو عملیات ، خود تخریبی و سایر اجزای سیستم را فراهم می‌کند و ارتباطات که شبکه IP و فیبر نوری پیاده می‌نماید تا اطلاعات و سیگنال‌ها با کمترین تأخیر و بیشترین اطمینان منتقل شوند.
L.t
@BallisticBrain
اپراتور داده های دریافتی را پردازش می‌کند و دستور شلیک موشک را صادر می‌کند. در این مجموعه اپراتور میتواند در مکانی خارج از محل استقرار لانچر ها قرار گیرد. یک بخش از عملیات اپراتور بخش HMI تعریف میشود که این واحد سخت‌افزاری و نرم‌افزاری وظیفه دارد که تمام تعاملات اپراتور را با سامانه هدایت، نظارت و پرتاب موشک ممکن کند.
البته نمیتوان با قطعیت نظر داد که واحد CLU (Command Launch Unit) بصورت ریموت عمل کند و صرفا ممکن است عملکرد ریموت محدود به اپتیک ها باشد اما این فرض خیلی غیر محتمل هم نمی‌باشد که فرامین پرتاب نیز در شبکه ریموت قرار گرفته باشد.
در واقع چیزی که شاهد آن هستیم یک اجرای در سطح کوچک Command, Control & Communications (C3) است. ایجاد یک سامانه با قابلیت فرماندهی که کاربر را قادر میسازد تا دستورات را از دور صادر کرده ، کنترل که قابلیت تسلط بر روی اپتیک ، هدایت موشک ، لغو عملیات ، خود تخریبی و سایر اجزای سیستم را فراهم می‌کند و ارتباطات که شبکه IP و فیبر نوری پیاده می‌نماید تا اطلاعات و سیگنال‌ها با کمترین تأخیر و بیشترین اطمینان منتقل شوند.
L.t
@BallisticBrain
Post #243
12.6K
Post #242
12.9K
همچنین یک دستگاه Moxa ioMirror E3210 نیز در این مجموعه وجود دارد که یک ماژول ورودی/خروجی نظیر به نظیر اترنت است. این ماژول به عنوان یک راهکار "جایگزین کابل" برای انتقال سیگنال‌های ورودی و خروجی دیجیتال از طریق شبکه IP طراحی شده است. در این سیستم موشکی از راه دور، این ماژول وظیفه رله کردن سیگنال‌های فرمان بین واحد کنترل اپراتور و سخت‌افزار پرتابگر/دوربین را بر عهده دارد و امکان عملیات از راه دور را از طریق اتصال اترنت با تأخیر کم (کمتر از ۲۰ میلی‌ثانیه) فراهم می‌کند.
L.t
@BallisticBrain
L.t
@BallisticBrain
Post #240
12.9K
Post #239
12.5K
در کنار موشک یک سایت اپتیکی سوار شده روی سه پایه دیده میشود که احتمالا از نوع Raptor Micro EO/IR ساخت شرکت هلندی height technologies می‌باشد. دوربین رپتور به عنوان ابزار اصلی مشاهده و هدف‌گیری دوربرد برای سیستم موشکی عمل می‌کند و به اپراتورها این امکان را می‌دهد که اهداف را از کیلومترها دورتر شناسایی، تشخیص و شناسایی کنند. این دوربین دارای دو حسگر الکترواپتیکی (EO) و مادون قرمز (IR) تثبیت‌شده است که دید در روز و شب با وضوح بالا را فراهم می‌کند. این دوربین قابلیت بزرگنمایی X80 (اپتیکال X40، دیجیتال X2) را دارد و میتواند تصاویر دقیقی مانند چهره‌ها و پلاک‌ها را از فاصله تا 4 کیلومتر ثبت کند.
قابلیت DRI (Detect, Recognize, Identify) این دوربین برای دید روز شناسایی وسیله نقلیه را در فاصله تقریبی 20000 متری و یک انسان را در فاصله 5000 متری و برای دید حرارتی وسیله نقلیه را در فاصله تقریبی 4000 متری و یک انسان را در فاصله 2500 متری تشخیص دهد.
L.t
@BallisticBrain
قابلیت DRI (Detect, Recognize, Identify) این دوربین برای دید روز شناسایی وسیله نقلیه را در فاصله تقریبی 20000 متری و یک انسان را در فاصله 5000 متری و برای دید حرارتی وسیله نقلیه را در فاصله تقریبی 4000 متری و یک انسان را در فاصله 2500 متری تشخیص دهد.
L.t
@BallisticBrain
Post #238
11.6K
Post #237
13.3K
یکی از موارد قابل توجه در طول جنگ 12 روزه استفاده موشک های ضدزره خانواده Spike است که توسط تیم های عملیاتی موساد یا نیروهای عملیات ویژه در داخل ایران استقرار پیدا کرد و مخصوصا در روزهای اول جنگ بمنظور سرکوب سامانه های پدافندی و ترور افراد کلیدی مورد استفاده قرار گرفت.
هرچند مشخص نیست که چه میزان از حملات به اهداف توسط اسپایک صورت گرفته است اما بر اساس مستنداتی که وجود دارد وجود این موشک و بکارگیری آن در جریان این جنگ حتمی است و مستندات تصویری از وجود لانچر ها و سیستم های مربوط به این موشک در داخل ایران کشف شده است.
مجموعه تصاویر و ویدیوهایی که از لانچر هایی در رسانه های ایران منتشر شده است یکی از محل های استقرار این موشک در استان البرز را نشان می‌دهد.
در ابتدا باید ذکر کرد که تصاویری از لانچر های موشک اسپایک در ایران دیده شده است نسخه LR2 بوده.
نسخه SPIKE LR2 یک سامانه موشکی هدایت الکترواپتیکی نسل پنجم است که توانایی درگیری را تا برد 5.5 کیلومتر فراهم می‌کند. سیستم هدایت موشک از حسگر نوری روز (VIS) و حسگر فروسرخ uncooled بهره میبرد که توانایی درگیری با اهداف غیرخط دید (NLOS) و فراتر از خط دید (BLOS) را دارد. همچنین یک لینک داده فیبر نوری امکان کنترل، هدف‌گیری مجدد و لغو ماموریت را به کاربر می‌دهد. سرجنگی موشک از نوع Tandem HEAT بوده که توانایی نفوذ به عمق حداکثر 20 سانتی‌متر از بتن مسلح در استحکامات را با انفجار درون سازه‌ای ارائه می‌دهد.
L.t
@BallisticBrain
هرچند مشخص نیست که چه میزان از حملات به اهداف توسط اسپایک صورت گرفته است اما بر اساس مستنداتی که وجود دارد وجود این موشک و بکارگیری آن در جریان این جنگ حتمی است و مستندات تصویری از وجود لانچر ها و سیستم های مربوط به این موشک در داخل ایران کشف شده است.
مجموعه تصاویر و ویدیوهایی که از لانچر هایی در رسانه های ایران منتشر شده است یکی از محل های استقرار این موشک در استان البرز را نشان می‌دهد.
در ابتدا باید ذکر کرد که تصاویری از لانچر های موشک اسپایک در ایران دیده شده است نسخه LR2 بوده.
نسخه SPIKE LR2 یک سامانه موشکی هدایت الکترواپتیکی نسل پنجم است که توانایی درگیری را تا برد 5.5 کیلومتر فراهم می‌کند. سیستم هدایت موشک از حسگر نوری روز (VIS) و حسگر فروسرخ uncooled بهره میبرد که توانایی درگیری با اهداف غیرخط دید (NLOS) و فراتر از خط دید (BLOS) را دارد. همچنین یک لینک داده فیبر نوری امکان کنترل، هدف‌گیری مجدد و لغو ماموریت را به کاربر می‌دهد. سرجنگی موشک از نوع Tandem HEAT بوده که توانایی نفوذ به عمق حداکثر 20 سانتی‌متر از بتن مسلح در استحکامات را با انفجار درون سازه‌ای ارائه می‌دهد.
L.t
@BallisticBrain
