🔀 کلید تبدیل چیست و چطور سیم‌کشی می‌شود؟

کلید تبدیل برای زمانی استفاده می‌شود که بخواهیم یک چراغ را از دو نقطه روشن و خاموش کنیم؛ برای مثال در راه‌پله، راهرو، اتاق خواب یا اتاق‌هایی که دو ورودی دارند.

در این مدار، برخلاف کلید یک‌پل، هر کلید به‌تنهایی مستقیماً چراغ را قطع و وصل نمی‌کند؛ بلکه با تغییر مسیر جریان بین دو سیم رابط، وضعیت روشن یا خاموش بودن چراغ تغییر می‌کند.

🔌 نحوه اتصال سیم‌ها:

▪️ فاز ورودی به ترمینال مشترک یا COM کلید تبدیل اول متصل می‌شود.
▪️ دو ترمینال تغییر مسیر کلید اول، با دو سیم رابط به ترمینال‌های متناظر کلید دوم وصل می‌شوند.
▪️ سیم متصل به ترمینال COM کلید دوم، به سیم فاز چراغ متصل می‌شود.
▪️ سیم نول بدون عبور از کلید، مستقیماً به چراغ می‌رسد.

با تغییر وضعیت هرکدام از کلیدها، مسیر عبور جریان تغییر می‌کند و چراغ روشن یا خاموش می‌شود.

برای کنترل یک چراغ از سه نقطه یا بیشتر، باید در مسیر بین دو کلید تبدیل، از یک یا چند کلید صلیبی استفاده شود.

📎 در مقالهٔ آرتا الکتریک، نقشهٔ سیم‌کشی، تفاوت آن با کلید صلیبی و روش‌های مختلف لوله‌گذاری را بررسی کرده‌ایم.

🔗 آموزش نصب کلید تبدیل

💡 کلید تک‌پل چطور سیم‌کشی می‌شود؟

کلید تک‌پل پایه‌ای‌ترین تجهیز در مدار روشنایی است که فقط برای قطع و وصل کردن یک مسیر جریان به کار می‌رود. برخلاف تصور خیلی‌ها، این کلید به سیم نول نیازی ندارد و فقط در مسیر سیم فاز قرار می‌گیرد.

🔌 مسیر سیم‌ها در مدار کلید تک‌پل:

▪️ فاز ورودی (L): مستقیماً از جعبه‌فیوز به ترمینال ورودی کلید (پیچ برنجی/قرمز) متصل می‌شود.
▪️ فاز برگشتی: از ترمینال خروجی کلید به ترمینال فاز سرپیچ لامپ می‌رود.
▪️ سیم نول (N): اصلاً وارد کلید نمی‌شود و مستقیم به سر دیگر سرپیچ لامپ وصل است.
▪️ سیم ارت (PE): مستقیماً به بدنه فلزی چراغ یا قوطی فلزی متصل می‌شود.

🛠 اشتباهات رایج و خطرناک در نصب:

🔹 قرار دادن کلید روی مسیر نول
🔹 شل بودن پیچ ترمینال
🔹 لخت کردن بیش‌ازحد سیم

💡 یک نکته مهم:

اگر از کلید تک‌پل چراغ‌دار برای لامپ‌های LED یا کم‌مصرف استفاده می‌کنید و لامپ در حالت خاموش چشمک (فلیکر) می‌زند، مشکل از عبور جریان ضعیف مدار چراغِ داخل کلید است.

📎 برای مشاهده نقشه نصب و نکات فنی، مقاله آرتا الکتریک را بخوانید 👇

🔗 آموزش نصب کلید تک پل به زبان ساده + نقشه سیم‌کشی (راهنمای تصویری)

🔔 چرا آیفون تصویری یکسره زنگ می‌خورد؟

یکسره زنگ خوردن آیفون تصویری یکی از کلافه‌کننده‌ترین خرابی‌های برق ساختمان است. در بیشتر مواقع، کاربران فکر می‌کنند مانیتور سوخته و باید تعویض شود؛ اما واقعیت این است که منشأ مشکل معمولاً یک اتصال ساده یا قطعه‌ای ارزان‌قیمت است که با عیب‌یابی اصولی رفع می‌شود.

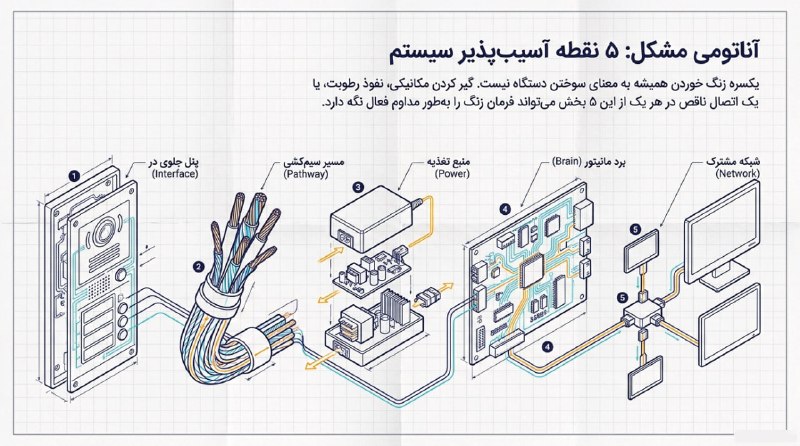

🔌 شایع‌ترین علت‌های یکسره شدن زنگ آیفون:

▪️ گیر کردن یا اتصالی شاسی زنگ
▪️ اتصالی در سیم‌کشی
▪️ خرابی و نم‌زدگی پنل
▪️ افت و نوسان منبع تغذیه
▪️ تداخل بین واحدها

🛠 ترتیب استاندارد عیب‌یابی:

🔹 شاسی زنگ پنل ← سیم‌کشی و جعبه تقسیم ← پنل دم‌در ← منبع تغذیه ← برد مانیتور داخل واحد

💡 یک نکته مهم:

اگر زنگ فقط در روزهای بارانی یا بلافاصله بعد از شست‌وشوی ورودی ساختمان یکسره می‌شود، مشکل ۹۰٪ از نفوذ آب به پشت پنل و سولفاته شدن شاسی‌هاست؛ با خشک‌کردن اصولی و آب‌بندی دور پنل (استفاده از چسب یا سایبان) مشکل بدون تعویض قطعه حل می‌شود.

📎 راهنمای گام‌به‌گام تست هر بخش، جدول عیب‌یابی قطعات و نکات پیشگیری را در مقاله جدید آرتا الکتریک بخوانید 👇

🔗 ۱۰ علت زنگ خوردن یکسره در آیفون تصویری چیست؟
